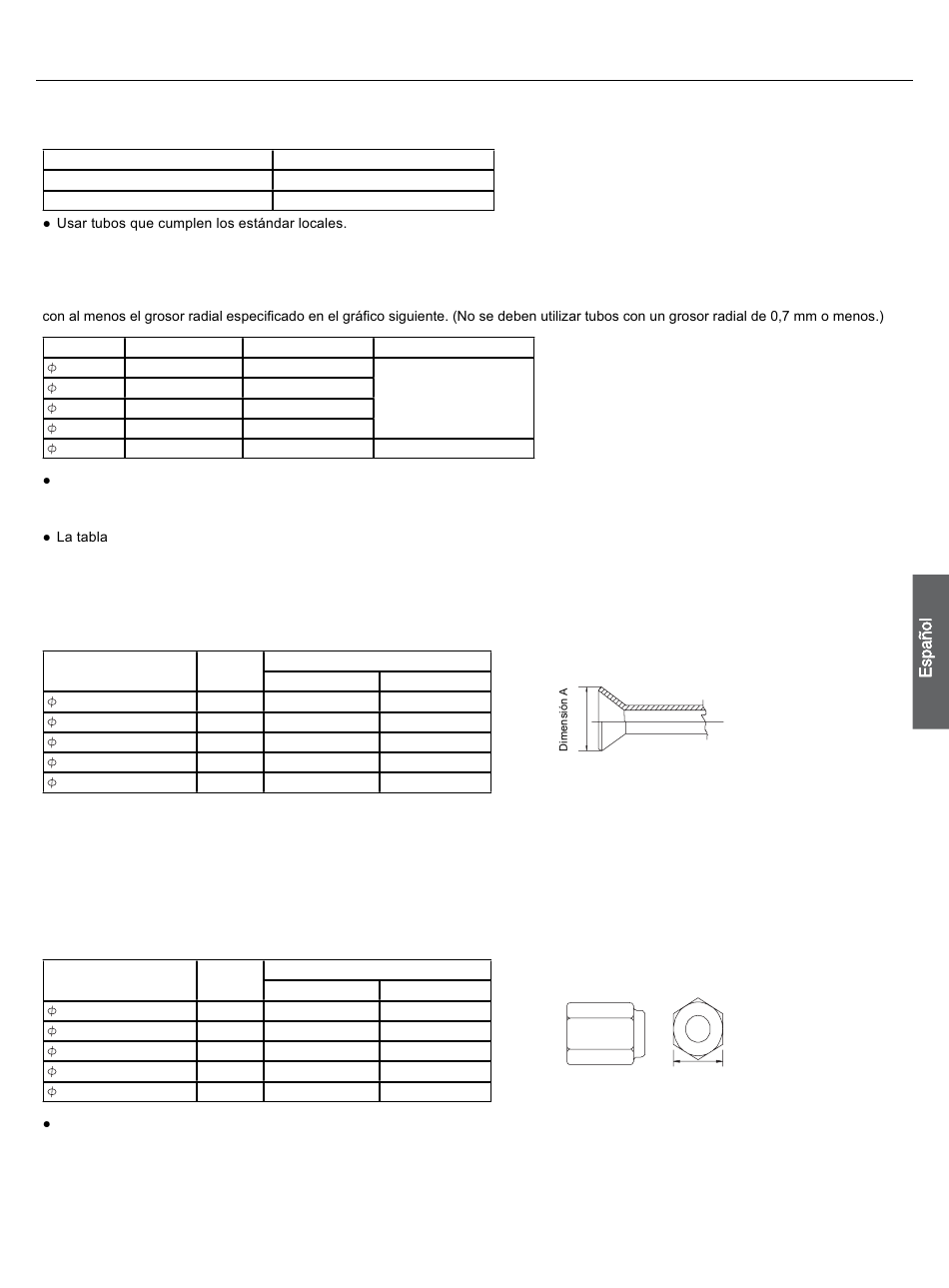

Leer antes de realizar la instalación
Materiales para tubos
Tipos de tubos de cobre (referencia)
Presión de funcionamiento máxima
3,4 MPa
4,15 MPa
Materiales para tubos/Grosor del radio
Utilice tubos fabricados con cobre desoxidado con fósforo.
Dado que la presión de funcionamiento de las unidades que utilizan R410A es superior a la de las unidades que utilizan R22, emplee tubos
Tamaño (mm) Tamaño (pulgadas)
6.35 1/4''
9.52 3/8"
12.7 1/2"
15.88 5/8"
19.05 3/4"
Aunque es posible utilizar el tipo O para tubos con un tamaño de hasta 19,05 (3/4") con refrigerantes convencionales, utilice tubos de
tipo 1/2H para unidades que utilicen R410A. (Se pueden utilizar tubos de tipo-O si el tamaño del tubo es 19.05 y el grosor radial es de
1,2 t.)
muestra los estándares de Japón. Utilice esta tabla como referencia y elija tubos que cumplan los estándares locales.
Maquinaria de conicidad (solamente para el tipo O y OL)
Las dimensiones de la máquina de conicidad para unidades que utilizan R410A son mayores que las de las unidades que utilizan R22
para aumentar la hermeticidad del aire.
Dimensiones de la máquina de conicidad (mm)
Dimensiones externas de los
Tamaño
tubos
6.35 1/4''
9.52 3/8"
12.7 1/2"
15.88 5/8"
19.05 3/4"
Si una herramienta de comicidad de tipo acoplamiento se utiliza para realizar la conicidad en unidades que usan R410A, haga que
la parte que sobresale del tubo tenga un tamaño comprendido entre 1,0 y 1,5 mm. El calibre de tubos de cobre es útil para ajustar la
longitud de la prominencia del tubo.
Tuerca cónica
Se utilizan tuercas cónicas de tipo 2 en lugar de las de tipo 1 para aumentar la fuerza. El tamaño de algunas de las tuercas cónicas
también ha cambiado.
Dimensiones de la máquina de conicidad (mm)
Dimensiones externas de los
Tamaño
tubos
6.35 1/4''
9.52 3/8"
12.7 1/2"
15.88 5/8"
19.05 3/4"
La tabla muestra los estándares de Japón. Utilice esta tabla como referencia y elija tubos que cumplan los estándares locales.
Refrigerantes aplicables
R22 y R407C
R410A
Grosor radial (mm) Tipo
0,8t
0,8t
Tuberías de tipo O
0,8t
1,0t
1,0t Tubos de tipo 1/2H o H
Dimensión A
R410A R22
9.1 9.0
13.2 13.0
16.6 16.2
19.7 19.4
24.0 23.3
Dimensión B
R410A (Tipo 2) R22 (Tipo 1)
17.0 17.0
22.0 22.0
26.0 24.0
29.0 27.0
36.0 36.0
21
Dimensión B
