XZENT X-F220 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für X-F220:
- Kurzanleitung (104 Seiten) ,
- Bedienungsanleitung (20 Seiten) ,
- Schnellstartanleitung (104 Seiten)
Verwandte Anleitungen für XZENT X-F220
Inhaltszusammenfassung für XZENT X-F220

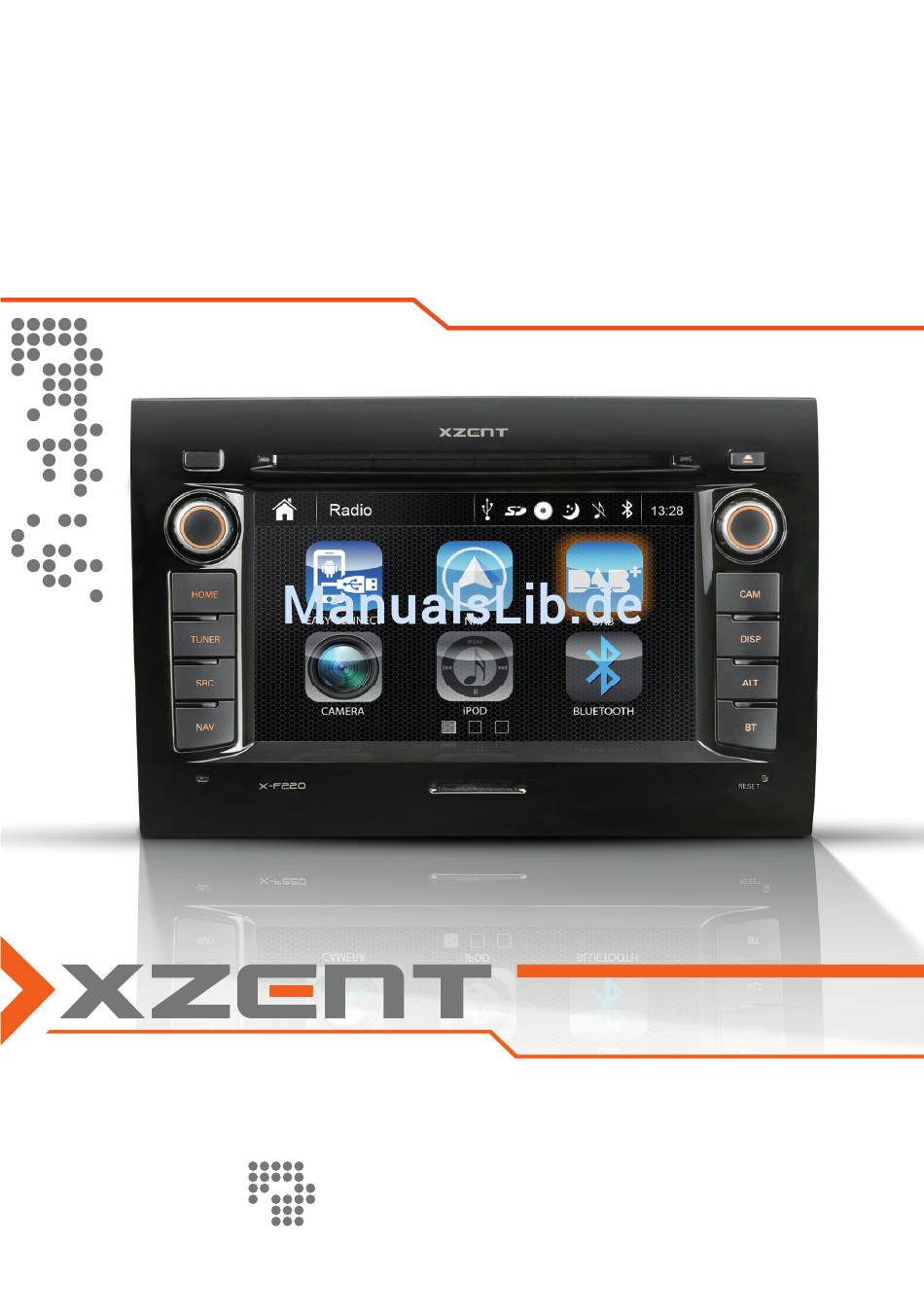

- Seite 1 U S E R M A N U A L B e d i e n u n g s a n l e i t u n g X - F 2 2 0 Fahrzeugspezifischer Infotainer X-F220 ARGO Series...
- Seite 26 INHALT ÜBER DIESES HANDBUCH Diese Bedienungsanleitung enthält wichtige Informationen und Warnungen für den Umgang mit diesem Gerät. Bewahren Sie dieses Dokument an einem geeigneten Ort für ein späteres Nachschlagen auf. FERNBEDIENUNG X402 TASTEN AN DER GERÄTEFRONT HAUPTMENÜ FM RADIO MODUS FM RADIO BEDIENFELDER FM RADIO EINSTELLUNGEN (POPUP) DAB RADIO MODUS...
-
Seite 27: Sicherheitshinweise
Anleitung beschrieben, um eine Gefährdung durch kohärentes Licht auszuschließen. Sie sollten das Gerät weder Öffnen noch selbst reparieren. Reparaturen sollten ausschließlich von quali- fiziertem Servicepersonal durchgeführt werden. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen XZENT-Händler oder den jeweiligen Landesvertrieb. -
Seite 28: Fernbedienung
FERNBEDIENUNG... - Seite 29 Bedientasten 1. POWER Ein/Ausschalten 2. EJECT Disc auswerfen 3. MUTE Stummschaltung 4. SRC Quellenwechsel 5. TASTATUR Eingabe von DVD Track/Kapitel/Titel 6. VOL+ Lauter 7. VOL – Leiser 8. INFO Anzeige von DVD Informationen 9. SRCH Eingabe von DVD Track/Kapitel/Titel 10. STOP/BAND Stop DVD /Bandwechsel Radio 11.
-
Seite 30: X402 Tasten An Der Gerätefront

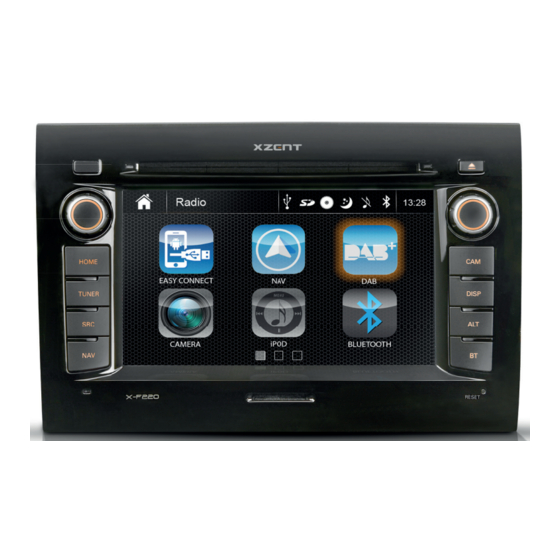

X-F220 TASTEN AN DER GERÄTEFRONT HOME TUNER DISP RESET X-F220 Funktionstasten: Power: Lange drücken um das Gerät ein- und auszuschalten Kurz drücken um das Gerät stumm zu schalten Home: Kurz drücken um in das Hauptmenü zu gelangen, Lange drücken um die NAV Infobar anzuzeigen Volume: Drehen um die Lautstärke zu ändern... -
Seite 31: Hauptmenü
HAUPTMENÜ Uhrzeit Lang drücken um Datum und Uhrzeit im Vollbildmodus zu zeigen, erneut drücken um den Modus zu beenden. um die Uhrzeit im Vollbild anzuzeigen. HAUPTMENÜ Wischen Sie links oder rechts auf dem Touchscreen um die dargestellte Seite zu wechseln oder drücken Sie auf den Seitenindikator Drücken Sie ein Icon um in die entsprechende Quelle zu gelangen. -
Seite 32: Fm Radio Modus
FM TUNER MODUS FM TUNER Funktionstasten Umschaltung DAB / FM Drücken um zwischen FM/DAB zu wechseln FREQUENZBAND Drücken um das Frequenzband u wechseln (FM1 > FM2 > FM3) Der aktive Frequenzbereich wird angezeigt Skala Wischen Sie die Skala nach links oder rechts um die nächste Station zu scannen Preset Drücken um Preset zu wählen... -
Seite 33: Fm Radio Einstellungen (Popup)
FM Tuner Setup (PopUp) Tippen um EQ zu öfnen Auto Store Tippen um Auto store zu starten Modus Tippen um LOC/DX umzuschalten Band Tippen um Band zu wechseln (FM1 > FM2 > FM3 ) Tippen für AF AUS/AN Tippen für TA AUS/ AN Close Tippen um PopUp zu schließen Hinweis:... -
Seite 34: Dab Radio Modus
DAB TUNER MODUS DAB TUNER Funktionstasten Umschaltung DAB/FM Tippen um zwischen FM/DAB direkt umzuschalten Preset Tippen um Preset aus zu wählen Drücken&Halten um aktuelle Station abzuspeichern Tuner Setup Tippen um das Tuner Einstellungs Menü zu öffnen Vorherige Station / Kanal Tippen um vorherige Station auszuwählen Drücken&Halten um zum vorherigen Kanal/Ensemble zu schalten Nächste Station / Kanal Tippen um nächste Station auszuwählen... - Seite 35 DAB Tuner Einstellungen (PopUp) Tippen um EQ zu öfnen Vollsuchlauf Tippen um Vollsuchlauf zu starten Comfort Scan Tippen um Comfort Scan AN/AUS zu schalten (wird pro Einschalt- vorang bei der ersten Quellauswahl durchgeführt) DAB-DAB Senderverfolgung Tippen um Senderverfolgung AN/AUS zu schalten (nur DAB zu DAB , falls Program Daten sendet) 12V DAB Speisung Tippen um DAB Antennenspeisung AN/AUS zu schalten (12V DC)
-
Seite 36: Wiedergabe Usb / Disc / Ipod Modus
USB / DISC / IPOD MODUS USB/ Disc- Audio/ Video; iPod- Audio Funktionstasten Fortschrittbalken Tippen um zur Stelle zu springen ( nicht für iPod) Media Einstellungen Tippen um Einstellungen zu öffnen PREV Tippen um Track erneut zu beginnen, Erneut tippen um zum vorherigen Track zu wechseln PLAY/PAUSE Tippen um Playback zu pausieren/fortzusetzen... - Seite 37 USB/ Disc- Audio/ Video; iPod- Audio Einstellungen (PopUp) Tippen um EQ zu öfnen Key- pad Tippen um Key- pad für direkte Track Nummer eingabe zu öffnen Shuffl e Tippen um Shuffl e auszuwählen (shuffl e Ordner > Alles > AUS ) RepeatT Tippen um Repeat auszuwählen ( einzel > Ordner > Alles > AUS ) Close Tippen um PopUp zu schließen USB/-Audio/ Video Liste ;...
- Seite 38 USB / DISC / IPOD MODUS Disc Video Menu Title Suche Eingabe der Nummer/Buchstabe für Direkte wiedergabe. Öfnen/Schließen Tippen um Kontrollbar zu öffnen/schließen Pfeile Tippen um Marker um Video Menü zu bewegen Zurück Tippen um Video Menü auszublenden Tippen um Auswahl abzuspielen. Disc Auswurf/Eject Auswerfen/Eject Tippen um Disc auszuwerfen ( auch in Kontrollbar verfügbar)
-
Seite 39: Easy Connect
Press the reset pin on front panel to eject the disc in case of malfunction after Load Factory after connect B+ to Device IPod-Audio Liste Schnellauswahl Listensprung zu ersten Nummern/Buchstaben. Auf-/abscrollen um Nummer/Buchstabe zu suchen. Ordner Tippen für Ordnerbene rauf (Ordnerebene hoch) Datei Auf Zeile Tippen um Track wiederzugeben (Audio oder Video) Playlists... -
Seite 40: Bluetooth Modus
BLUETOOTH MODUS BT Funktionstasten Phone Icon Tippen um Device Manager liste zu öffnen Sync. Phonebook Tippen um Telefonbuch manuell zu aktuallisieren BT Einstellungen Tippen um Einstellung zu öffnen Favoriten Tippen um Favoriten zu öffnen Telefonbuch/Anrufhistorie Tippen um Telefonbuch- oder Anrufhistorienansicht anzuzeigen Keypad Tippen um Wahlziffenrblock zu öffnen Media Ctr. - Seite 41 Favoriten Ansicht Hinzufügen “+” Tippen um Favorit aus dem Telefonbuch zuzuweisen Löschen “X” Tippen um Favorit zu Löschen Anrufen Favorit Tippen um anzurufen Telefonbuch Ansicht Schnellauswahl Listensprung zu ersten Kontakt mit ausgewählter Nummern/Buchstaben (Auf-/abscrollen) Telefonbuch Liste Nummer in Liste tippen für Auswahl oder Liste scrollen für Suche Anrufhistorie für Gewähle/Empfangende/Verpasste anrufe Informations Felder...
- Seite 42 BLUETOOTH MODUS Keypad Ansicht Nummer Tippen um Eingabe 0~9 or *, +, # ( Stern , Plus, hash) Annahme akzeptieren Tippen um Anruf zu bestätigen bzw. Ziferneingabe zu bestätigen. Tippen um direkt zur Navigation zu wechseln (bei aktivem BT Gespräch) Informations Fedler Eingabefeld Zeigt die eingegebene Ziffernfolge an...
- Seite 43 A2DP/ BT- Musik Funktionstasten Einstellungen Tippen um Einstellungen zu öffnen PREV Tippen um zum nächsten Track zu wechseln PLAY/PAUSE Tippen um wiedergabe zu pausieren/fortzusetzen NEXT Tippen um nächsten Träck anzuwählen Information fi elds Zeigt ID3 Info an wenn unterstützt...
-
Seite 44: Kamera Modus
KAMERA MODUS Kamera Funktionstasten Umschaltung Tippen um zwischen Kamera1 und Kamera2 umzuschalten. Information Felder Uhrzeit Zeigt die Uhrzeit an (GPS synchronisert) Hinweis : Dual Kamera muss im Setup Eingestellt sein. -
Seite 45: Einstellungsmodus
EINSTELLUNGS MODUS Setup Funktionstasten Version Tippen um Version anzuzeigen Allgemein Tippen um Allgemeine-Einstellungen zu öfnen Audio Tippen um Audio-Einstellungen zu öffnen Display Tippen um Display-Einstellungen zu öffnen Navi & Zeit Tippen um Navi- oder Datum- und Uhrzeit-Einstellungen zu öffnen Information s Felder Quellname Zeigt die aktive Quelle an Uhrzeit... -
Seite 46: Einstellungen
ALLGEMEINE EINSTELLUNGEN Setup Allgemein Funtkionstasten Sprache Tippen um verfügabre System Sprache zu wechseln Main Menü Wallpaper Tippen um Hintergund für Main Menü zu wechseln Beep Tippen um Beep EIN/AUS zu schalten LFB zuweisung Tippen um LFB tasten zuzuweisen ALT, drücken & loslassen Tippen um Funktion zu ändern ALT, drücken &... -
Seite 47: Audioeinstellungen
AUDIO EINSTELLUNGEN Angelernte Taste Taste bereits erfolgreich zugewiesen Setup Audio Funktionstasten Tippen um EQ zu öffnen Startlautstärke beschränken Tippen um Wert zu ändern (Leise, Mittel, Aus) Stummschaltung R-Kamera Tippen für Stumschaltung (100%, 50%, Aus ) Quellen Gain Anpassung Tippen um Gain Werte für (FM, DAB, USB, Disc, iPod, AV/IN, BT Music) zu ändern. -
Seite 48: Audio / Video Einstellungen
AUDIO / VIDEO EINSTELLUNGEN Setup Audio- Fader/ Balance Bal./Fad. Roten Marker positionieren um Balance/Fader einzustellen. Crossover Subwoofer Tippen um Wert zu ändern (LPF: 60Hz>80Hz>100Hz>200Hz) Subwoofer Balken bewegen um Wert zu ändern Loudness Balken bewegen um Wert zu ändern Default/Reset Tippen um Grundeinstellung wiederherzustellen Tippen um zur EQ Ansicht zurückzuwechseln Setup Display Funktionstasten Kamera Modus... -
Seite 49: Navi Einstellungen
NAVI EINSTELLUNGEN Setup- Navi & Uhrzeit Navigation Program Tippen um Navigationsanwendung zuzuweisen (.exe auf SD Karte) Dat um & Uhrzeit Tippen um Datum und Uhrzeit manuell einzustellen (wenn GPS sync. AUS) Zeit Synchro (GPS) Tippen um EIN/AUS zu schalten Zeit Zone Tippen um Zeitzone zu ändern Sommer/Winterzeit Tippen um Umschaltung EIN/AUS zu ändern. - Seite 50 NOTES / NOTIZEN...
