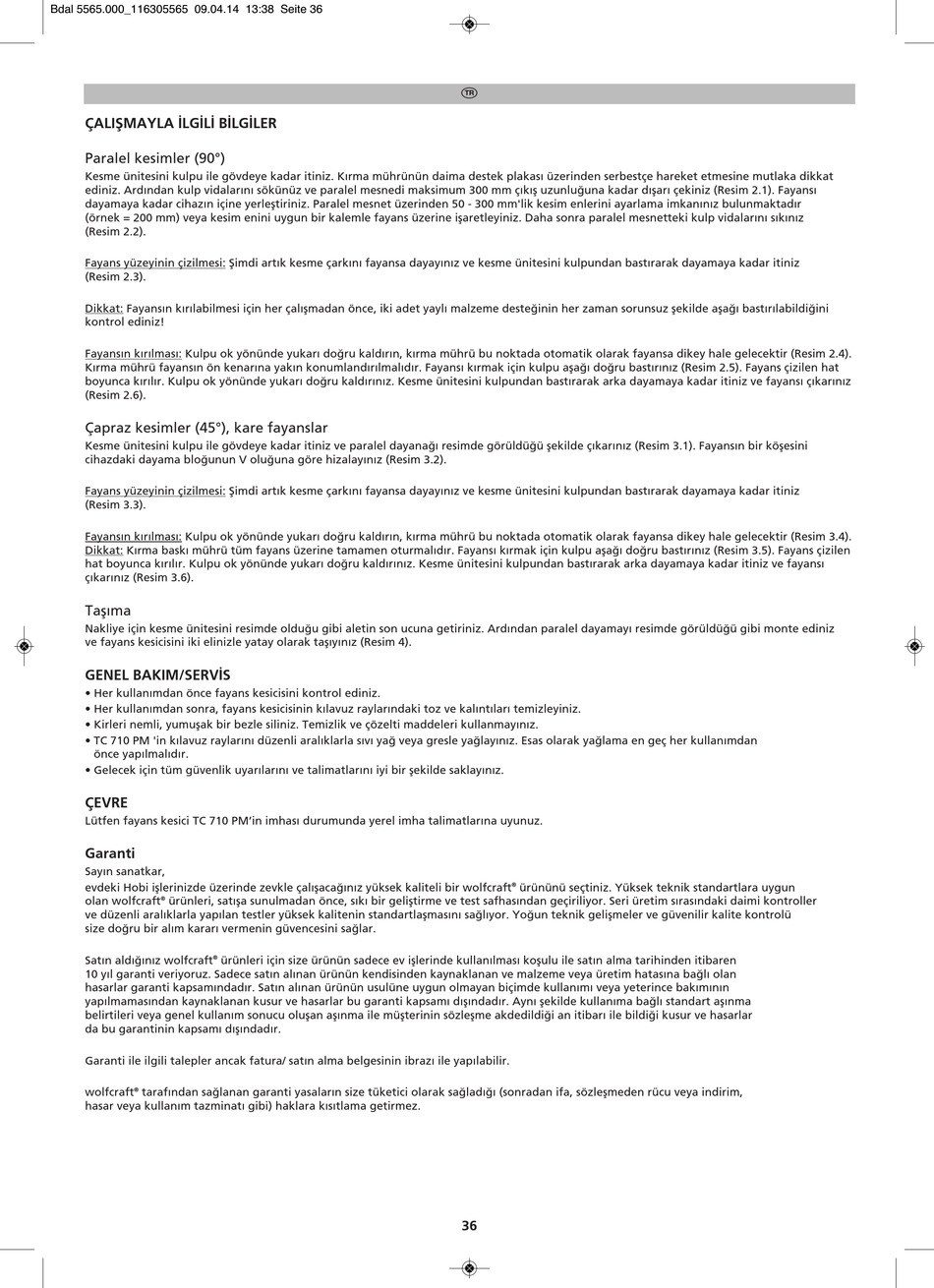

ÇALIŞMAYLA İLGİLİ BİLGİLER
Paralel kesimler (90°)
Kesme ünitesini kulpu ile gövdeye kadar itiniz. Kırma mührünün daima destek plakası üzerinden serbestçe hareket etmesine mutlaka dikkat
ediniz. Ardından kulp vidalarını sökünüz ve paralel mesnedi maksimum 300 mm çıkış uzunluğuna kadar dışarı çekiniz (Resim 2.1). Fayansı
dayamaya kadar cihazın içine yerleştiriniz. Paralel mesnet üzerinden 50 - 300 mm'lik kesim enlerini ayarlama imkanınız bulunmaktadır
(örnek = 200 mm) veya kesim enini uygun bir kalemle fayans üzerine işaretleyiniz. Daha sonra paralel mesnetteki kulp vidalarını sıkınız
(Resim 2.2).
Fayans yüzeyinin çizilmesi: Şimdi artık kesme çarkını fayansa dayayınız ve kesme ünitesini kulpundan bastırarak dayamaya kadar itiniz
(Resim 2.3).
Dikkat: Fayansın kırılabilmesi için her çalışmadan önce, iki adet yaylı malzeme desteğinin her zaman sorunsuz şekilde aşağı bastırılabildiğini
kontrol ediniz!
Fayansın kırılması: Kulpu ok yönünde yukarı doğru kaldırın, kırma mührü bu noktada otomatik olarak fayansa dikey hale gelecektir (Resim 2.4).
Kırma mührü fayansın ön kenarına yakın konumlandırılmalıdır. Fayansı kırmak için kulpu aşağı doğru bastırınız (Resim 2.5). Fayans çizilen hat
boyunca kırılır. Kulpu ok yönünde yukarı doğru kaldırınız. Kesme ünitesini kulpundan bastırarak arka dayamaya kadar itiniz ve fayansı çıkarınız
(Resim 2.6).
Çapraz kesimler (45°), kare fayanslar
Kesme ünitesini kulpu ile gövdeye kadar itiniz ve paralel dayanağı resimde görüldüğü şekilde çıkarınız (Resim 3.1). Fayansın bir köşesini
cihazdaki dayama bloğunun V oluğuna göre hizalayınız (Resim 3.2).
Fayans yüzeyinin çizilmesi: Şimdi artık kesme çarkını fayansa dayayınız ve kesme ünitesini kulpundan bastırarak dayamaya kadar itiniz
(Resim 3.3).
Fayansın kırılması: Kulpu ok yönünde yukarı doğru kaldırın, kırma mührü bu noktada otomatik olarak fayansa dikey hale gelecektir (Resim 3.4).
Dikkat: Kırma baskı mührü tüm fayans üzerine tamamen oturmalıdır. Fayansı kırmak için kulpu aşağı doğru bastırınız (Resim 3.5). Fayans çizilen
hat boyunca kırılır. Kulpu ok yönünde yukarı doğru kaldırınız. Kesme ünitesini kulpundan bastırarak arka dayamaya kadar itiniz ve fayansı
çıkarınız (Resim 3.6).
Taşıma
Nakliye için kesme ünitesini resimde olduğu gibi aletin son ucuna getiriniz. Ardından paralel dayamayı resimde görüldüğü gibi monte ediniz
ve fayans kesicisini iki elinizle yatay olarak taşıyınız (Resim 4).
GENEL BAKIM/SERVİS
• Her kullanımdan önce fayans kesicisini kontrol ediniz.
• Her kullanımdan sonra, fayans kesicisinin kılavuz raylarındaki toz ve kalıntıları temizleyiniz.
• Kirleri nemli, yumuşak bir bezle siliniz. Temizlik ve çözelti maddeleri kullanmayınız.
• TC 710 PM 'in kılavuz raylarını düzenli aralıklarla sıvı yağ veya gresle yağlayınız. Esas olarak yağlama en geç her kullanımdan
önce yapılmalıdır.
• Gelecek için tüm güvenlik uyarılarını ve talimatlarını iyi bir şekilde saklayınız.
ÇEVRE
Lütfen fayans kesici TC 710 PM'in imhası durumunda yerel imha talimatlarına uyunuz.
Garanti
Sayın sanatkar,
evdeki Hobi işlerinizde üzerinde zevkle çalışacağınız yüksek kaliteli bir wolfcraft ® ürününü seçtiniz. Yüksek teknik standartlara uygun
olan wolfcraft ® ürünleri, satışa sunulmadan önce, sıkı bir geliştirme ve test safhasından geçiriliyor. Seri üretim sırasındaki daimi kontroller
ve düzenli aralıklarla yapılan testler yüksek kalitenin standartlaşmasını sağlıyor. Yoğun teknik gelişmeler ve güvenilir kalite kontrolü
size doğru bir alım kararı vermenin güvencesini sağlar.
Satın aldığınız wolfcraft ® ürünleri için size ürünün sadece ev işlerinde kullanılması koşulu ile satın alma tarihinden itibaren
10 yıl garanti veriyoruz. Sadece satın alınan ürünün kendisinden kaynaklanan ve malzeme veya üretim hatasına bağlı olan
hasarlar garanti kapsamındadır. Satın alınan ürünün usulüne uygun olmayan biçimde kullanımı veya yeterince bakımının
yapılmamasından kaynaklanan kusur ve hasarlar bu garanti kapsamı dışındadır. Aynı şekilde kullanıma bağlı standart aşınma
belirtileri veya genel kullanım sonucu oluşan aşınma ile müşterinin sözleşme akdedildiği an itibarı ile bildiği kusur ve hasarlar
da bu garantinin kapsamı dışındadır.
Garanti ile ilgili talepler ancak fatura/ satın alma belgesinin ibrazı ile yapılabilir.
wolfcraft ® tarafından sağlanan garanti yasaların size tüketici olarak sağladığı (sonradan ifa, sözleşmeden rücu veya indirim,
hasar veya kullanım tazminatı gibi) haklara kısıtlama getirmez.
