Vespa möchte Ihnen danken
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

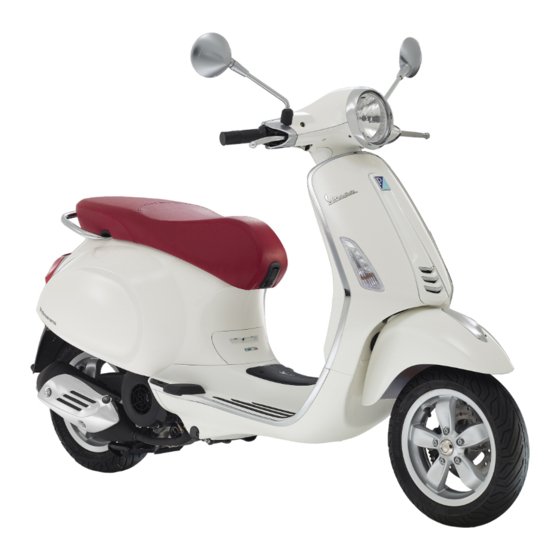

VESPA PRIMAVERA 50 2T - 50 2T TOURING
Ed. 06_02/2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VESPA PRIMAVERA 50 2T
Inhaltszusammenfassung für VESPA PRIMAVERA 50 2T
- Seite 1 Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. VESPA PRIMAVERA 50 2T - 50 2T TOURING Ed. 06_02/2015...
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. WARTUNG................... 37 Das cockpit................Hinterradgetriebeölstand............38 Analoge instrumente..............Reifen..................39 Digitales display................ 11 Ausbau der zündkerze.............. 40 Einstellung funktion stunden/ minuten........12 Ausbau luftfilter................. 42 Taste "MODE"............... 13 Sas-nebenluftsystem..............42 Zündschloss................13 Kontrolle bremsflüssigkeitsstand..........42 Lenkerschloss absperren............14 Auffüllen von bremsflüssigkeit.......... - Seite 6 SONDERAUSSTATTUNGEN............85 Gepäckträger................86 Wetterschutz................87...
-
Seite 7: Fahrzeug
VESPA PRIMAVERA 50 2T - 50 2T TOURING Kap. 01 Fahrzeug... -
Seite 8: Das Cockpit
Das cockpit (01_01) 01_01... -
Seite 9: Analoge Instrumente
A = Zündschlüssel B = Hupenschalter C = Blinkerschalter D = Bremshebel Hinterradbremse E = Licht-Wechselschalter F = Armaturenbrett G = Bremshebel Vorderradbremse H = Gasgriff I = MODE-Taste L = Anlasserschalter Analoge instrumente (01_02) - Seite 10 01_02 A = Tachometer B = Blinkerkontrolle...
-
Seite 11: Digitales Display
C = Benzinreservekontrolle D = Digitaldisplay E= 2-Taktölreservekontrolle F = Fernlicht-Kontrolllampe Digitales display (01_03) G = Benzinstandanzeiger mit Benzinsymbol H = Gesamt- und Teilstrecken-Kilometerzähler I = Uhr 01_03 Durch Drehen des Zündschlüssels in die Position «ON» leuchten für einige Sekunden alle Funktionen im Digitaldisplay auf. -
Seite 12: Einstellung Funktion Stunden/ Minuten
- Den Schlüssel auf «OFF» drehen. - Die MODE-Taste drücken; - Durch Gedrückthalten der MODE-Taste den Schlüssel auf «ON» drehen. - Nach ca. 2 Sekunden die MODE-Taste loslassen. ANMERKUNG BEI DER NAVIGATION IM DISPLAY WERDEN DEFINIERT ALS: - «KURZER DRUCK»: DRÜCKEN EINER ANGEGEBENEN TASTE FÜR WENIGER ALS ZWEI SEKUNDEN;... -
Seite 13: Taste "Mode
WARNUNG AUS SICHERHEITSGRÜNDEN KANN DIE UHREINSTELLUNG AUSSCHLIESS- LICH BEI STEHENDEM FAHRZEUG VORGENOMMEN WERDEN. WARNUNG DAS ABRENNEN DER BATTERIEKABEL FÜHRT ZUM RESET DER UHR, DIE BIS ZUR NEUEINSTELLUNG «12:00» ANZEIGT. Taste “MODE” (01_05) Bei eingeschaltetem Fahrzeug oder bei eingestecktem Zündschlüssel in Position «ON»... -
Seite 14: Lenkerschloss Absperren
ZÜNDSCHLOSSPOSITIONEN ON "1": Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. OFF "2": Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet. LOCK "3": Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet. 01_06 Lenkerschloss absperren (01_07) Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»... -
Seite 15: Lenkradschloss Absperren
Lenkradschloss absperren (01_09) Verstellt man den Blinkerschalter «C» nach links in die Position «1», werden die linken Blinker eingeschaltet. Verstellt man den Blinkerschalter «C» nach rechts in die Position «2», werden die rechten Blinker eingeschaltet. Der Blinkerschalter «C» kehrt automatisch in die Position «0» zurück, dabei bleibt die gewünschte Funktion eingeschaltet. -
Seite 16: Umschalter Fernlicht/ Abblendlicht
Umschalter fernlicht/ abblendlicht (01_11) Steht der Licht-Wechselschalter «E» auf Position «1», ist das Abblendlicht einge- schaltet. Auf Position «2» wird das Fernlicht eingeschaltet. ACHTUNG KEINE GEGENSTÄNDE UND/ODER BEKLEIDUNG AUF DER SCHEINWERFER- EINHEIT, WEDER IM EINGESCHALTETEN NOCH IM EBEN AUSGESCHALTE- 01_11 TEN ZUSTAND, ABLEGEN. -
Seite 17: Benzintank
Benzintank (01_13) Der Deckel A» des Benzintanks befindet sich unter der Sitzbank. Um ihn zu erreichen, die Sitzbank nach vorne anheben. ACHTUNG BEIM TANKEN KEINE ELEKTRONISCHEN GERÄTE UND/ODER MOBILTELE- FONE VERWENDEN. DA ES DURCH KRAFTSTOFFDAMPF ZU SCHÄDEN AN 01_13 OBJEKTEN UND PERSONEN KOMMEN KANN. ACHTUNG WARNUNG BEIM TANKEN DIE TANKKUPPLUNG KOMPLETT IN DEN TANK EINSETZEN,... -
Seite 18: 2-Taktöltank
SICH NICHT UM EINE FEHLFUNKTION, SONDERN UM DAS NORMALE VER- HALTEN VON AM FAHRZEUG VORHANDENEN VENTILEN. 2-taktöltank (01_14) Der Deckel «B» des 2-Taktöltanks befindet sich unter der Sitzbank. Den Schlüssel in das Schloss einführen, gegen den Uhrzeigersinn drehen und die Sitzbank nach vorne hochklappen. -
Seite 19: Abnehmen Der Seitenhauben
Abnehmen der seitenhauben (01_16, 01_17, 01_18) Zum Ausbau der vorderen Verkleidung, wie folgt vorgehen: - das Emblem entfernen. Dabei auf die Fahrzeugkarosserie achten. 01_16 - Die Befestigungsschraube abschrauben. - Den Lenker auf einer Seite bis zum Anschlag drehen. - Die vordere Verkleidung nach unten herausziehen und die Zunge der Steckverbin- dung lösen. -
Seite 20: Die Schlüssel
Die schlüssel (01_19) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, die bei Bestellung von Duplikaten angeführt wer- den muss. WARNUNG ES WIRD EMPFOHLEN, DAS SCHLÜSSELDUPLIKAT UND DIE PLAKETTE GE- TRENNT VOM FAHRZEUG AUFZUBEWAHREN. -
Seite 21: Öffnen Des Vorderen Handschuhfachs
Rahmennummer Die Rahmennummer «A» ist neben dem Kraftstofftank eingestanzt. Zum Ablesen wie folgt vorgehen: - Die Sitzbank anheben. - Das Helmfach anheben und entfernen. 01_20 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_21 Öffnen des vorderen Handschuhfachs (01_22) Bei Zündschlüssel auf Stellung «OFF»... -
Seite 22: Taschenhaken
Taschenhaken (01_23) Der Taschenhaken ist versenkt am Ende der Sitzbank angebracht. Den Haken nach vorne herausziehen, um ihn zu verwenden. Maximale Zuladung: 1,5 kg 01_23 FÜR DIE SICHERHEIT DES FAHRERS DARF DIE LADUNG NICHT ÜBER DAS FAHRZEUG HINAUSRAGEN UND DAS FAHREN IN KEINER WEISE BEEIN- TRÄCHTIGEN. -
Seite 23: Benutzungshinweise
VESPA PRIMAVERA 50 2T - 50 2T TOURING Kap. 02 Benutzungshinw eise... -
Seite 24: Kontrollen
Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1.Benzin- und Ölstand. 2.Den Ölstand im Hinterradgetriebe. 3.Den Reifendruck. 4.Die Funktion des Scheinwerfers, des Rücklichts und der Blinker. 5.Den Betrieb der Vorder- und Hinterradbremsen. 02_01 6. Den Füllstand im Bremsflüssigkeitsbehälter. Auftanken (02_02, 02_03) Den Benzintank «A»... - Seite 25 ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. BENZIN IST ÄUSSERST LEICHT ENTFLAMMBAR. BEIM TANKEN KEIN BENZIN AUS DEM TANK TROPFEN LAS- SEN. ACHTUNG 02_03 BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. SEHR WICHTIG! DER 2-TAKTÖLTANK DARF NIE VOLLSTÄNDIG GELEERT WERDEN.
-
Seite 26: Empfohlene Produkte
ACHTUNG WARNUNG BEIM TANKEN DIE TANKKUPPLUNG KOMPLETT IN DEN TANK EINSETZEN, NACH DEM ERSTEN KLICKEN DIE KRAFTSTOFFZUFÜHRUNG UNTERBRE- CHEN UND DAS BETANKEN NICHT FORTSETZEN, UM AUCH NACH DEM TAN- KEN DAS AUSTRETEN VON KRAFTSTOFF ZU VERMEIDEN. ACHTUNG BEIM TANKEN DAS AUSTRETEN VON KRAFTSTOFF VERHINDERN, DA DIES ZU SCHÄDEN AN OBJEKTEN UND/ODER PERSONEN FÜHREN KANN, SOWIE ZU BRANDGEFAHR. -
Seite 27: Reifendruck
ANMERKUNG BEI STEHENDEM FAHRZEUG MIT WARMEM MOTOR IST ES MÖGLICH, DASS EIN KURZES GERÄUSCH AUFTRITT, DAS SICH IN REGELMÄßIGEN ABSTÄN- DEN WIEDERHOLT, BIS DER MOTOR ABGEKÜHLT IST. DABEI HANDELT ES SICH NICHT UM EINE FEHLFUNKTION, SONDERN UM DAS NORMALE VER- HALTEN VON AM FAHRZEUG VORHANDENEN VENTILEN. -
Seite 28: Einfahren
REIFEN Vorderreifen 110/70 - 11" 45L Tubeless Hinterreifen 120/70 - 11" 56L Tubeless Einfahren (02_05) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- 02_05 LEN STEIGERN. - Seite 29 - Nachdem der Vorderradbremshebel «B» oder der Hinterradbremshebel «C» gezo- gen wurde, den Anlasserschalter «A» drücken, durch leichtes und stufenweises Drehen des Gasgriffs. ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG 02_07 DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT.
-
Seite 30: Bei Startschwierigkeiten
Bei startschwierigkeiten (02_10) Bei Startschwierigkeiten kann wie folgt vorgegangen werden: 1. Bei abgesoffenem Motor. Das Fahrzeug auf den Hauptständer stellen. Das Hinterrad darf den Boden nicht be- rühren. Vollgas geben und im Abstand von jeweils 5 Sekunden den Anlasserschalter für 5 Sekunden betätigen. Startet der Motor nach einigen Versuchen nicht, den Motor einige Minuten ruhen lassen und die oben angegebenen Schritte wiederholen. -
Seite 31: Abstellen Des Motors
WARNUNG JEGLICHE VERÄNDERUNG KANN SCHWERE MOTORSCHÄDEN VERURSA- CHEN. Abstellen des Motors (02_11) Nachdem das Fahrzeug angehalten wurde, mit vollständig geschlossenem Gasgriff den Schlüssel auf «OFF» drehen (Schlüssel abziehbar). ACHTUNG WEGEN DER HOHEN TEMPERATUREN, DIE DER KATALYSATOR ERREICHT, BEIM PARKEN DES FAHRZEUGS AUF DEN AUSPUFF ACHTEN: UM SCHWERE 02_11 BRANDWUNDEN ODER BRÄNDE ZU VERMEIDEN, DARF DER AUSPUFF NICHT MIT BRENNBAREN MATERIALIEN IN BERÜHRUNG KOMMEN. -
Seite 32: Katalysator
Katalysator (02_12) ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG 02_12 WEGEN DER HOHEN TEMPERATUREN, DIE DER KATALYSATOR ERREICHT, BEIM PARKEN DES FAHRZEUGS AUF DEN AUSPUFF ACHTEN: UM SCHWERE BRANDWUNDEN ODER BRÄNDE ZU VERMEIDEN, DARF DER AUSPUFF NICHT MIT BRENNBAREN MATERIALIEN IN BERÜHRUNG KOMMEN. -
Seite 33: Automatische Kraftübertragung
ACHTUNG DER KATALYSATOR WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. Automatische kraftübertragung (02_14) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. -
Seite 34: Sicheres Fahren
Sicheres fahren (02_15) Im Folgenden sind hier einige einfache Ratschläge wiedergegeben, die es Ihnen er- möglichen werden ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren. Ihre Fähigkeit und Ihre mechanischen Kenntnisse sind die Grundlage für ein sicheres Fahren. Wir empfehlen solange Probefahrten mit dem Fahrzeug auf Neben- straßen mit wenig Verkehr zu machen, bis Sie Ihr Fahrzeug gut kennen. - Seite 35 ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, DIE DIE FAHRZEUGLEISTUNG VERÄN- DERT, ODER VERÄNDERUNGEN AN ORIGINALTEILEN DER FAHRZEUG- STRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHERHEIT. ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN.
-
Seite 37: Wartung
VESPA PRIMAVERA 50 2T - 50 2T TOURING Kap. 03 Wartung... -
Seite 38: Hinterradgetriebeölstand
Hinterradgetriebeölstand (03_01, 03_02, 03_03) Für die Kontrolle des Hinterradgetriebeölstands wie folgt vorgehen: 1. Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen. 2. Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wie- der einführen und wieder vollständig festschrauben. 3. Den Ölmessstab wieder losschrauben und prüfen, ob der Ölstand bis zur 2. Kerbe von unten reicht. -
Seite 39: Empfohlene Produkte
Empfohlene produkte AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. API GL-4 Technische angaben Getriebeöl 80 cm³ Reifen (03_04) Regelmäßig den Reifendruck (bei kalten Reifen) an beiden Reifen prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. -
Seite 40: Ausbau Der Zündkerze
REIFEN Vorderreifen 110/70 - 11" 45L Tubeless Hinterreifen 120/70 - 11" 56L Tubeless REIFENDRUCK Druck Vorderreifen 1,6 bar Druck Hinterreifen 1,8 bar Ausbau der zündkerze (03_05, 03_06) Ausbau Die Kontrolle der Zündkerze muss bei kaltem Motor vorgenommen werden, dabei wie folgt vorgehen: - Die Schraube «B»... - Seite 41 ACHTUNG BEI DIESEN ARBEITEN MIT GRÖSSTER VORSICHT VORGEHEN, DA DIE ZÜND- ANLAGE UNTER HOCHSPANNUNG STEHT UND SCHWERE SCHÄDEN VERUR- SACHEN KANN. ACHTUNG 03_06 DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN. DER EINSATZ NICHT KONFORMER ZÜNDELEKTRONIK ODER ANDERER ALS DER VORGESCHRIEBENEN ZÜNDKERZEN (SIEHE ABSCHNITT «TECHNISCHE ANGABEN») KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN.
-
Seite 42: Ausbau Luftfilter
Ausbau luftfilter Zum Ausbau und zur Reinigung des Luftfilters gemäß Wartungsprogramm-Tabelle, wenden Sie sich an eine autorisierte Vertragswerkstatt. Sas-nebenluftsystem (03_07) Die beiden Schrauben «A» vom SAS Aluminiumdeckel abschrauben. Die Metalllei- tung aus ihrem Gummisitz am Deckel lösen, ohne die Leitung aus dem Deckel/ Muffe herauszuziehen. -
Seite 43: Auffüllen Von Bremsflüssigkeit
• Liegt der Bremsflüssigkeitsstand unter der Markierung «MIN», das Fahrzeug nicht verwenden und eine autorisierte Vertragswerkstatt aufsuchen. Auffüllen von bremsflüssigkeit (03_09, 03_10, 03_11, 03_12) Um zum Bremsflüssigkeitsbehälter zu gelangen, muss die hintere Lenkerverkleidung entfernt werden, dabei wie folgt vorgehen: - Die Rückspiegel abbauen. - Auf beiden Seiten des Fahrzeugs die Schraube «A»... - Seite 44 - Die beiden Schrauben «C» entfernen. - Die obere Lenkerverkleidung einschließlich Armaturenbrett von der unteren Lenk- erverkleidung entfernen, indem man sie auf die Schild-Rückseite stellt. Dabei auf den Steckverbinder des Armaturenbretts achten. 03_11 - Die zwei Befestigungsschrauben «D» abschrauben und den Tankdeckel «E» ab- nehmen.
-
Seite 45: Batterie
FLIESSENDEM WASSER ABSPÜLEN. DIE BREMSFLÜSSIGKEIT IST HYGRO- SKOPISCH, D.H. SIE ZIEHT WASSER AUS DER LUFT DER UMGEBUNG AN. ÜBERSTEIGT DER WASSERGEHALT IN DER BREMSFLÜSSIGKEIT EINEN BE- STIMMTEN WERT, LÄSST DIE BREMSWIRKUNG NACH. NIEMALS BREMS- FLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCH- TEN BEHÄLTERN VERWENDEN. - Seite 46 WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. ACHTUNG 03_14 DAS ELEKTROLYT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AUGEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN. BEI VERSEHENTLICHEM KONTAKT SOFORT MIT VIEL WASSER ABSPÜLEN UND EINEN ARZT AUFSU- CHEN.
-
Seite 47: Inbetriebnahme Einer Neuen Batterie
Inbetriebnahme einer neuen Batterie (03_15) Für die Inbetriebnahme einer neuen Batterie: -Die Batterie an ihrem Sitz anbringen. -Zuerst den Pluspol "+" und dann den Minuspol"-" anschließen. - Die Halterung und den Batteriedeckel anbringen, dabei in umgekehrter Reihenfolge wie im Abschnitt "Batterie" beschrieben vorgehen. ACHTUNG 03_15 DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON... -
Seite 48: Längerer Stillstand
Fahrzeugs überprüft werden, da die Batterie unter Überlast arbeitet und rasch ver- schleißt. ACHTUNG DAS ELEKTROLYT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AUGEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN. BEI VERSEHENTLICHEM KONTAKT SOFORT MIT VIEL WASSER ABSPÜLEN UND EINEN ARZT AUFSU- CHEN. Längerer stillstand (03_16) Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. -
Seite 49: Sicherungen
AUSBAU DER BATTERIE BEIM WIEDEREINBAU AUF DIE RICHTIGEN KABEL- ANSCHLÜSSE AN DEN BATTERIEPOLEN ACHTEN. WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. - Seite 50 ACHTUNG VOR DEM AUSTAUSCHEN EINER DURCHGEBRANNTEN SICHERUNG MUSS DER FEHLER GESUCHT UND BESEITIGT WERDEN, DER ZUM DURCHBREN- NEN DER SICHERUNG GEFÜHRT HAT. DEN STROMKREIS NIEMALS MIT ANDEREM MATERIAL ALS MIT DER SICHE- RUNG ÜBERBRÜCKEN. ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN.
- Seite 51 LACKIERTEN BAUTEILEN UMGEHEN, NICHT VERKRATZEN ODER BESCHÄ- DIGEN. LAMPEN Fernlichtlampe/Abblendlichtlampe Typ: Halogen (HS1) Leistung: 12V - 35/35W Menge: 1 Bremslichtlampe Typ: LED Menge: 1 Rücklichtlampe Typ: Glühbirne Leistung: 12V - 10W Menge: 1 Vordere Blinkerlampe Typ: Halogen, Sockel BAZ9s, bernsteinfarben Leistung: 12V - 6W Menge: 1 rechts - 1 links Hintere Blinkerlampe...
-
Seite 52: Auswechseln Der Scheinwerferlampen
Auswechseln der scheinwerferlampen (03_18, 03_19, 03_20, 03_21, 03_22) Um an die Lampe der vorderen Scheinwerfereinheit gelangen zu können, muss die obere Lenkerverkleidung entfernt werden, dabei wie folgt vorgehen: - Die Rückspiegel abbauen. - Auf beiden Seiten des Fahrzeugs die Schraube «A» zur Befestigung der Schein- werferfassung abschrauben. - Seite 53 - Die beiden Schrauben «C» entfernen. - Die obere Lenkerverkleidung einschließlich Armaturenbrett von der unteren Lenk- erverkleidung entfernen, indem man sie auf die Schild-Rückseite stellt. Dabei auf den Steckverbinder des Armaturenbretts achten. 03_20 FERNLICHTLAMPE/ABBLENDLICHTLAMPE - Den elektrischen Kabelstecker herausziehen und trennen. - Den Gummischutz «D»...
-
Seite 54: Einstellung Des Scheinwerfers
ANMERKUNG SOLLTE SICH DAS INNERE DER LAMPE BESCHLAGEN, KONTROLLIEREN, OB DER BESCHLAG EINIGE MINUTEN NACH EINSCHALTEN DER LAMPE VER- SCHWINDET. ES HANDELT SICH UM EINE NORMALE ERSCHEINUNG, DIE AUF DIE LUFTFEUCHTIGKEIT BZW. NIEDRIGE TEMPERATUREN ZURÜCKZUFÜH- REN IST; ES HANDELT SICH NICHT UM EINE STÖRUNG. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. -
Seite 55: Vordere Blinker
VORGEGEBEN. TROTZDEM MÜSSEN DIE JEWEILIGEN VORSCHRIFTEN IN DEN EINZELNEN EINSATZLÄNDERN DES FAHRZEUGS KONTROLLIERT WER- DEN. 03_24 Vordere Blinker (03_25, 03_26) Zum Wechseln der Lampen wie folgt vorgehen: - Das vordere Staufach öffnen und den Gummideckel «A» entfernen. 03_25 - Die Lampenfassung «B» ausbauen, indem man sie gegen den Uhrzeigersinn dreht. - Die Lampe drücken, gegen den Uhrzeigersinn drehen und herausziehen. -
Seite 56: Rücklichteinheit
Rücklichteinheit (03_27, 03_28, 03_29) Zum Wechseln der Rücklampen wie folgt vorgehen: - Die Stellschraube «A» zur Befestigung der hinteren Scheinwerfereinheit abschrau- ben, Zugriff vom Radgehäuse auf der linken Fahrzeugseite aus. - Die Scheinwerfereinheit nach unten herausziehen und die zwei oberen Steckver- bindungen lösen. -
Seite 57: Hintere Blinker
Hintere blinker (03_30, 03_31) Zum Wechseln der Lampen wie folgt vorgehen: - die Schraube «A» abschrauben, um den Blinker auszubauen. 03_30 - Die Lampenfassung «B» ausbauen, indem man sie gegen den Uhrzeigersinn dreht. - Die Lampe drücken, gegen den Uhrzeigersinn drehen und herausziehen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen. -
Seite 58: Rückspiegel
Rückspiegel (03_32, 03_33) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt. 03_32 Zum Ausbau des Rückspiegels den Gummischutz anheben, die Kontermutter «A» leicht losschrauben, um den Schaft zu lösen. Den Schaft «B» soweit abschrauben, bis er abgenommen werden kann. -
Seite 59: Hinterradbremse
Ist die Einstellung unter diesen Voraussetzungen schwierig, wenden Sie sich an eine autorisierte Vertragswerkstatt. ACHTUNG UM VERBRENNUNGEN ZU VERMEIDEN, BEI DER LEERLAUFEINSTELLUNG DES AUSPUFF NICHT BERÜHREN. Technische angaben Motor-Leerlaufdrehzahl 1.800 ± 100 U/Min Hinterradbremse (03_35) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. - Seite 60 ACHTUNG DIE BREMSBELAGSTÄRKE WIRD VOM VERTRAGSHÄNDLER ENTSPRE- CHEND ARBEITEN AUS DER TABELLE DES WARTUNGSPROGRAMMS ÜBER- PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL-...
-
Seite 61: Hinterrad-Trommelbremse
Hinterrad-trommelbremse (03_36) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. Nach der Einstellung die Kontermutter «A» wieder festziehen. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS 03_36 EINSETZEN. -
Seite 62: Stilllegen Des Fahrzeugs
Stilllegen des fahrzeugs (03_38) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Bei abgeschaltetem Motor die Zündkerze ausbauen und über deren Bohrung 1 ÷ 2 ccm Öl einfüllen (darüber hinaus gehende Mengen beeinträchtigen die Integrität des Motors). - Seite 63 ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. ACHTUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN. KANN DIE REINIGUNG NICHT ANDERS VORGENOMMEN WERDEN: •...
- Seite 64 ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN. DIE VERWENDUNG VON SILIKON-WACHS KANN, JE NACH FAHRZEUGFARBE (SATINIERTE FAR- BEN), DIE LACKIERTEN OBERFLÄCHEN BESCHÄDIGEN. INFORMIEREN SIE SICH ZU DIESEM THEMA BEI EINER AUTORISIERTEN VERTRAGSWERK- STATT. WARNUNG WIR EMPFEHLEN DAS FAHRZEUG REGELMÄSSIG ZU REINIGEN, UM SCHMUTZ- ODER SCHLAMMANSAMMLUNGEN ZU VERMEIDEN, DIE ZU EINEM FALSCHEN BETRIEB DES GASZUGS BZW.
- Seite 65 Hochspannung muss die Kontrolle eingestellt ist. Prüfen, ob die von Fachpersonal vorgenommen Elektroden sauber sind (mit werden. Waschbenzin und einer Metallbürste bzw. feinem Schmirgelpapier reinigen). Das Zündkerzen-Isolierteil überprüfen: Bei Rissen oder Brüchen die Zündkerze wechseln. Ist die Zündkerze in gutem Zustand, wenden Sie sich an eine autorisierte Vertragswerkstatt.
- Seite 66 Falsche Einstellung der Einstellen Hinterradbremse UNZUREICHENDE RADAUFHÄNGUNGEN/ FEDERUNGEN Ölleck; verschlissene Wenden Sie sich an eine Anschlagpuffer; verschlissene autorisierte Vertragswerkstatt. Stoßdämpferbefestigungen. UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Rollenbehälter oder Riemen Wenden Sie sich an eine abgenutzt autorisierte Vertragswerkstatt. ERHÖHTE GERÄUSCHENTWICKLUNG AM AUSPUFF Abnutzung / Verschleiß an den Wenden Sie sich an eine Dichtungen des SAS- autorisierte Vertragswerkstatt.
- Seite 67 STÄNDER STELLT SICH NICHT ZURÜCK Verschmutzt Reinigen und fetten KICKSTARTER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...
-
Seite 69: Technische Daten
VESPA PRIMAVERA 50 2T - 50 2T TOURING Kap. 04 Technische daten... -
Seite 70: Daten
Daten (04_01) 04_01... - Seite 71 FAHRZEUGDATEN Rahmen Rahmen aus Stahl-Pressblech mit verschweißten Rahmen- Versteifungen. Vordere Radaufhängung/ Einarm mit Spiralfeder und Federung hydraulischer doppelt wirkender Einzelstoßdämpfer. Hintere Radaufhängung/Federung Einkammerstoßdämpfer. Vorderradbremse Scheibenbremse Ø 200 mm mit hydraulischer Betätigung (Bremshebel rechts am Lenker). Hinterradbremse Trommelbremse Ø 110 mm mit mechanischer Betätigung mit Bremshebel links am Lenker.
- Seite 72 MOTORDATEN FAHRZEUGGESCHWINDIGKEIT AUF LIMITIERT Einzylinder -Zweitaktmotor Hubraum 49 cm³ Bohrung X Hub 40 x 39,3 mm Verdichtungsverhältnis 9,9 ± 0,5 : 1 Motor-Leerlaufdrehzahl 1.800 ± 100 U/Min MAX Leistung 3,2 kW bei 7.500 U/Min Maximales Drehmoment 4,4 Nm bei 6.500 U/Min Antrieb Stufenloses Automatikgetriebe mit Ausdehnungsscheiben und...
- Seite 73 Kraftstoff Bleifreies Benzin (95 R.O.N.) und Öl. Auspuff Absorptionsauspuff mit Katalysator. Emission EURO 2 MOTORDATEN FAHRZEUG MIT FREIER GESCHWINDIGKEIT Einzylinder -Zweitaktmotor Hubraum 49 cm³ Bohrung X Hub 40 x 39,3 mm Verdichtungsverhältnis 9,9 ± 0,5 : 1 Motor-Leerlaufdrehzahl 1.800 ± 100 U/Min Maximale Leistung 3.5kW bei 7500 U/min Maximales Drehmoment...
- Seite 74 Zündung Elektronische Zündung mit kapazitiver Entladung, mit variabler Vorzündung und mit getrennter Zündspule. Zündkerze CHAMPION RN3C Benzinversorgung DELL'ORTO PHVA 17,5 Vergaser Kraftstoff Bleifreies Benzin (95 R.O.N.) und Öl. Auspuff Absorptionsauspuff mit Katalysator. Abgasnorm EURO 3 FASSUNGSVERMÖGEN Getriebeöl 80 cm³ Fassungsvermögen Benzintank 6,4 ±...
-
Seite 75: Bordwerkzeug
Bordwerkzeug (04_02) Das Bordwerkzeug besteht aus: - ein Rohrschlüssel; - ein doppelter Schraubenzieher; - ein Abziehwerkzeug für Sicherungen; - Ein Torx-Schlüssel. Das Bordwerkzeug befindet sich im Helmfach. 04_02... -
Seite 77: Ersatzteile Und Zubehör
VESPA PRIMAVERA 50 2T - 50 2T TOURING Kap. 05 Ersatzteile und zubehör... -
Seite 78: Hinweise
Hinweise (05_01) WARNUNG WIR RATEN IHNEN NUR ORIGINAL PIAGGIO-ERSATZTEILE ZU VERWENDEN. DIESE SIND DIE EINZIGEN ERSATZTEILE, DIE DIE GLEICHE QUALITÄTSGA- RANTIE BIETEN, WIE DIE BEI DER HERSTELLUNG MONTIERTEN TEILE. WIR MACHEN DARAUF AUFMERKSAM, DASS BEIM EINSATZ NICHT ORIGINA- 05_01 LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. -
Seite 79: Das Wartungsprogramm
VESPA PRIMAVERA 50 2T - 50 2T TOURING Kap. 06 wartungsprogra... -
Seite 80: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 81 Km x 1.000 Bremshebel Bremsflüssigkeit ** 2-Taktölpumpe 2-Taktöl * Hinterradgetriebeöl Scheinwerfereinstellung Bremsbeläge/Bremsbacken Laufschuhe/Variatorrollen Reifendruck und Abnutzung Probefahrt Leerlaufdrehzahl Radaufhängung/Federung Lenkung Kraftübertragung Leitungen der 2-Taktölpumpe I: KONTROLLIEREN UND REINIGEN, EINSTELLEN SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN C: REINIGEN, R: AUSWECHSELN, A: EINSTELLEN, L: SCHMIEREN Alle 2 Jahre den Filter des SAS-Nebenluftsystems reinigen.
-
Seite 82: Tabelle Empfohlene Produkte
Tabelle empfohlene produkte (06_02) Piaggio & C. S.p.A. schreibt Eni Produkte für die planmäßige Wartung der eigenen Fahrzeuge vor. 06_02 TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. API GL-4 AGIP BRAKE 4 Bremsflüssigkeit. - Seite 83 UMRECHNUNG MASSEINHEIT - VON ANGELSÄCHSISCHEN (S.I.) YSTEM AUF INTERNATIONALES YSTEM 1 Zoll (in) 25,4 Millimeter (mm) 1 Fuß (ft) 0,305 Meter (m) 1 Meile (mi) 1,609 Kilometer (km) 1 Gallone US (gal US) 3,785 Liter (l) 1 Pfund (lb) 0,454 Kilogramm (kg) 1 Kubikzoll (in³) 16,4 Kubikzentimeter (cm³) 1 Pfund Fuß...
- Seite 85 VESPA PRIMAVERA 50 2T - 50 2T TOURING Kap. 07 Sonderausstattu ngen...
-
Seite 86: Gepäckträger
Gepäckträger (07_01, 07_02, 07_03) Die Modellversion «Primavera» ist mit dem hinteren Gepäckträger-Griff «1» ausge- stattet, der auf dem Foto zu sehen ist. 07_01 Die Modellversion «Primavera Touring» ist mit dem hinteren Gepäckträger «2» aus- gestattet, der auf dem Foto zu sehen ist. Während des Gebrauchs des Fahrzeugs ohne Zuladung auf dem Gepäckträger, muss der spezielle Befestigungshaken «A»... - Seite 87 Wetterschutz (07_04, 07_05, 07_06, 07_07) Die Version «Primavera Touring» ist mit einem Wetterschutz ausgestattet, um die- sen zu entfernen wie folgt vorgehen: - Die vier Schrauben «A» abschrauben und zusammen mit den entsprechenden Buchsen «B» entfernen. - Die Wetterschutzplatte entfernen. 07_04 07_05 07_06...
- Seite 88 - Auf beiden Seiten die Mutter «C» entfernen. - Die Stange des Wetterschutzes um 90° drehen, wie in der Abbildung gezeigt, dann entfernen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen. 07_07...
-
Seite 89: Reifen
INHALTSVERZEICHNIS Fahrgestell- und Motornummer: 20 Batterie: 45, 47 Sicherungen: 49 Fahrzeug: 7 Blinker: 55, 57 Starten: 28 Bordwerkzeug: 75 Ständer: 32 Bremsflüssigkeit: 43 Gepäckträger: 86 Wartung: 37 Cockpit: 8 Kontrollen: 24 Zündkerze: 40 Display: 11 Zündschloss: 13 Loch im Reifen: 61 Luftfilter: 42 Einfahren: 28 Empfohlene Produkte: 82... - Seite 90 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
