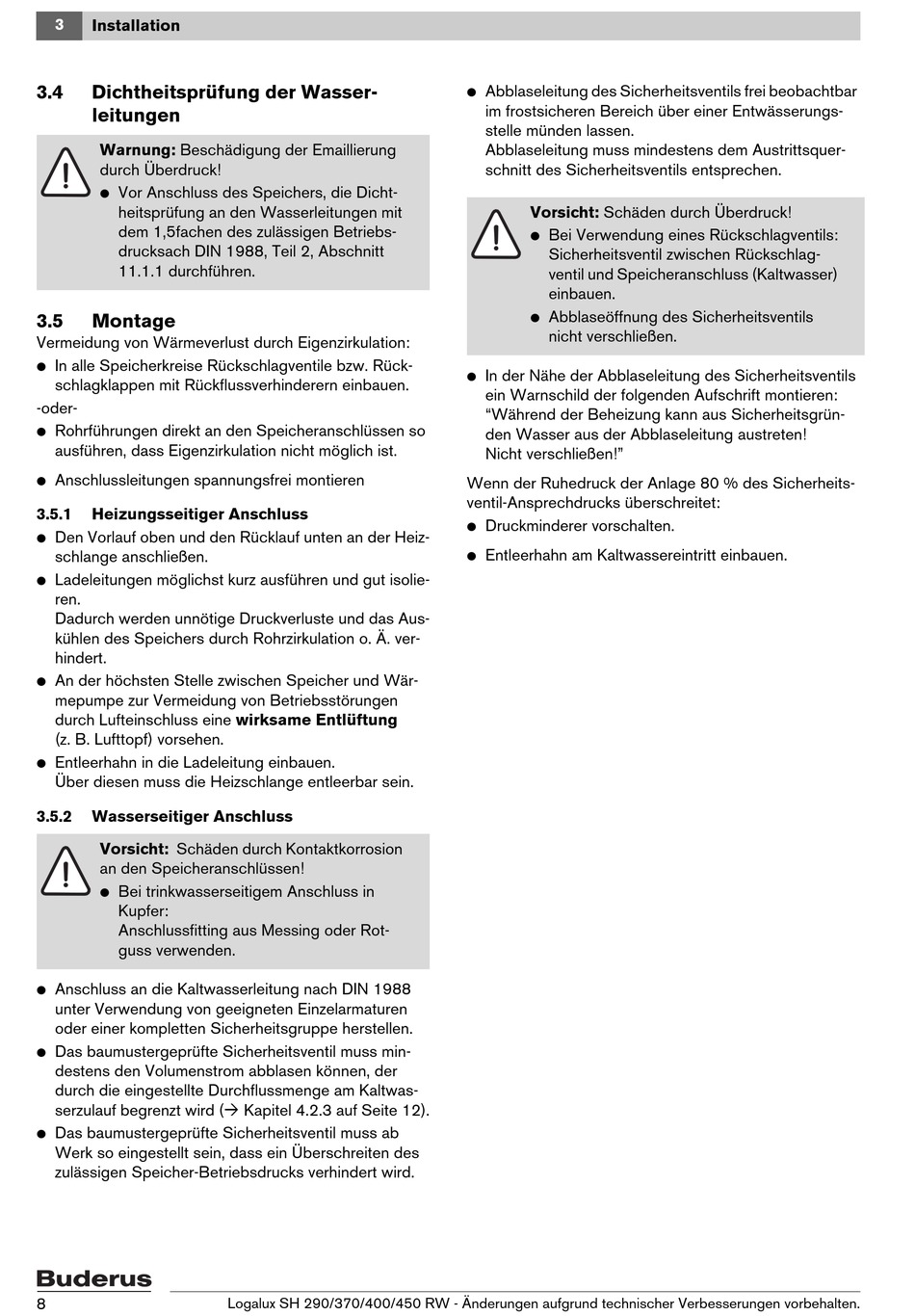

3
Installation
3.4 Dichtheitsprüfung der Wasser-
leitungen
Warnung: Beschädigung der Emaillierung
durch Überdruck!
V Vor Anschluss des Speichers, die Dicht-
heitsprüfung an den Wasserleitungen mit
dem 1,5fachen des zulässigen Betriebs-
drucksach DIN 1988, Teil 2, Abschnitt
11.1.1 durchführen.
3.5

Montage

Vermeidung von Wärmeverlust durch Eigenzirkulation:
V In alle Speicherkreise Rückschlagventile bzw. Rück-
schlagklappen mit Rückflussverhinderern einbauen.
-oder-
V Rohrführungen direkt an den Speicheranschlüssen so
ausführen, dass Eigenzirkulation nicht möglich ist.
V Anschlussleitungen spannungsfrei montieren
3.5.1

Heizungsseitiger Anschluss

V Den Vorlauf oben und den Rücklauf unten an der Heiz-
schlange anschließen.
V Ladeleitungen möglichst kurz ausführen und gut isolie-
ren.
Dadurch werden unnötige Druckverluste und das Aus-
kühlen des Speichers durch Rohrzirkulation o. Ä. ver-
hindert.
V An der höchsten Stelle zwischen Speicher und Wär-
mepumpe zur Vermeidung von Betriebsstörungen
durch Lufteinschluss eine wirksame Entlüftung
(z. B. Lufttopf) vorsehen.
V Entleerhahn in die Ladeleitung einbauen.
Über diesen muss die Heizschlange entleerbar sein.
3.5.2

Wasserseitiger Anschluss

Vorsicht: Schäden durch Kontaktkorrosion
an den Speicheranschlüssen!
V Bei trinkwasserseitigem Anschluss in
Kupfer:
Anschlussfitting aus Messing oder Rot-
guss verwenden.
V Anschluss an die Kaltwasserleitung nach DIN 1988
unter Verwendung von geeigneten Einzelarmaturen
oder einer kompletten Sicherheitsgruppe herstellen.
V Das baumustergeprüfte Sicherheitsventil muss min-
destens den Volumenstrom abblasen können, der
durch die eingestellte Durchflussmenge am Kaltwas-
serzulauf begrenzt wird (
V Das baumustergeprüfte Sicherheitsventil muss ab
Werk so eingestellt sein, dass ein Überschreiten des
zulässigen Speicher-Betriebsdrucks verhindert wird.
8
Kapitel 4.2.3 auf Seite 12).
Logalux SH 290/370/400/450 RW - Änderungen aufgrund technischer Verbesserungen vorbehalten.
V Abblaseleitung des Sicherheitsventils frei beobachtbar
im frostsicheren Bereich über einer Entwässerungs-
stelle münden lassen.
Abblaseleitung muss mindestens dem Austrittsquer-
schnitt des Sicherheitsventils entsprechen.
Vorsicht: Schäden durch Überdruck!
V Bei Verwendung eines Rückschlagventils:
Sicherheitsventil zwischen Rückschlag-
ventil und Speicheranschluss (Kaltwasser)
einbauen.
V Abblaseöffnung des Sicherheitsventils
nicht verschließen.
V In der Nähe der Abblaseleitung des Sicherheitsventils
ein Warnschild der folgenden Aufschrift montieren:
"Während der Beheizung kann aus Sicherheitsgrün-
den Wasser aus der Abblaseleitung austreten!
Nicht verschließen!"
Wenn der Ruhedruck der Anlage 80 % des Sicherheits-
ventil-Ansprechdrucks überschreitet:
V Druckminderer vorschalten.
V Entleerhahn am Kaltwassereintritt einbauen.
