Rolladen O. & M. Schröder OHG
Friederikastraße 12
44789 Bochum
Deutschland
Telefon: +49 (0)234 301077
Telefax: +49(0)234 331682
E-Mail: info@rollladen-schroeder.de
Internet: www.rollladen-schroeder.de
Technische Änderungen vorbehalten.
Stand10.2021,Rev.0001
Motortausch

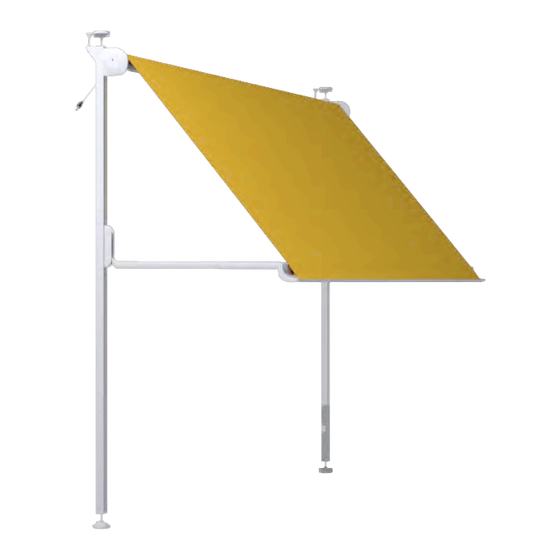

Micro 150
Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die
Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. Die Anleitung ist aufzubewahren und
muss bei einem eventuellen Verkauf der Anlage an den neuen Besitzer weitergereicht werden.
1.
Instandsetzungsarbeiten
1.1.
Motor- / Getriebewechsel
1.3.1.
Demontieren der Markise
1.1.1.
Austausch des Antriebes
1.1.2.
Montage der Markise
Wichtige Sicherheitsanweisung!
Inhalt
1
2
2
2
3
4
Werbung
Verwandte Anleitungen für Lewens Micro 150
Inhaltszusammenfassung für Lewens Micro 150
- Seite 1 Technische Änderungen vorbehalten. Stand10.2021,Rev.0001 Motortausch Micro 150 Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. Die Anleitung ist aufzubewahren und muss bei einem eventuellen Verkauf der Anlage an den neuen Besitzer weitergereicht werden.
- Seite 2 Abb. 2. Instandsetzung Instandsetzungsarbeiten Achtung! Instandsetzungsarbeiten dürfen nur von einem Fachbetrieb durchgeführt werden. Es dürfen nur Ersatzteile der Lewens Sonnen- schutz GmbH eingesetzt werden. Es empfiehlt sich die Arbeitsschritte mit min- destens 2 Personen durchzuführen. Lösen Sie die Innensechskantschrauben des Seitenblechs auf der Antriebsseite.
- Seite 3 1.1.1. Austausch des Antriebes Achtung! Der Bereich des Motorkabels muss Abb. 5. frei bleiben (1)! Abb. 8. Stecken Sie den neuen Motor auf das Motorlager. Abb. 9. Lösen Sie den Sicherungsring... Abb. 6. Beachten Sie den Kabelabgang! und entfernen Sie den Motor. Abb. 7. Stecken Sie den Sicherungsring wieder auf das Motor- lager auf.
- Seite 4 1.1.2. Montage der Markise Abb. 10. Schieben Sie den Motor mit Seitenblech wieder in die Tuchwelle. Abb. 11. Montieren Sie das Seitenblech samt Tuchwelle am Standfuß.
