Seite 1

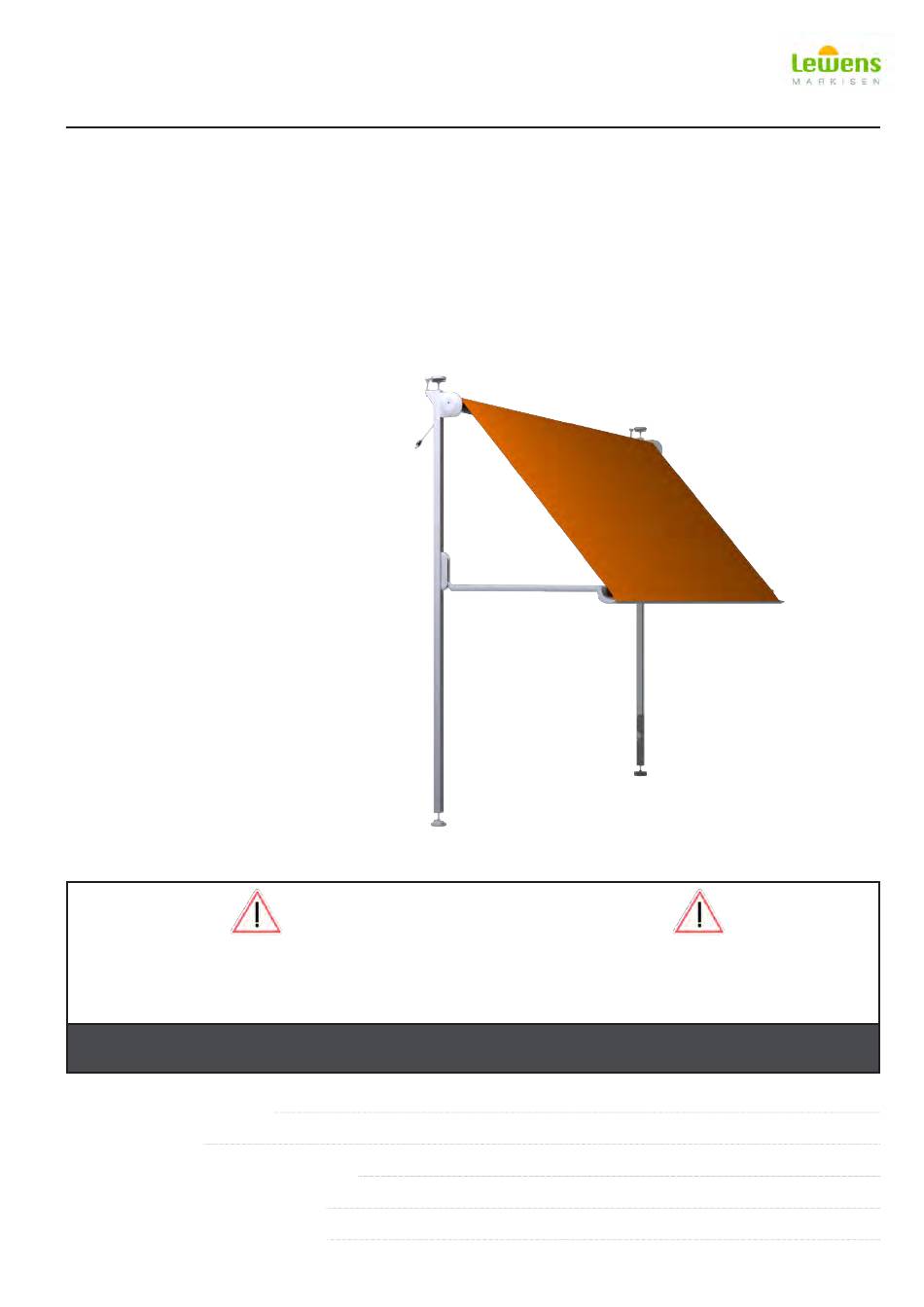

Technische Änderungen vorbehalten. Stand10.2021,Rev.0001 Tuchtausch Micro 150 Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anleitung vor der Montage zu lesen und zu befolgen. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. Die Anleitung ist aufzubewahren und muss bei einem eventuellen Verkauf der Anlage an den neuen Besitzer weitergereicht werden.
Seite 2
Abb. 3. Instandsetzung Instandsetzungsarbeiten Achtung! Instandsetzungsarbeiten dürfen nur von einem Fachbetrieb durchgeführt werden. Es dürfen nur Ersatzteile der Lewens Sonnen- schutz GmbH eingesetzt werden. Es empfiehlt sich die Arbeitsschritte mit min- destens 2 Personen durchzuführen. Entfernen Sie das Blech vom Standfuß.
Seite 3
1.1.2. Tauschen des Tuches Abb. 8. Abb. 5. Lösen Sie die Kederdübel auf beiden Seiten der Tuchwel- le und ziehen Sie das Tuch seitlich heraus. Entfernen Sie die Abdeckkappen des Ausfallprofils. Ziehen das neue Tuch in die Tuchwelle ein und schrauben Abb. 6. die Kederdübel wieder fest.
Seite 4
1.1.3. Montage der Markise Abb. 11. Stecken Sie die Abdeckkappen des Ausfallprofils wieder auf. Abb. 12. Schieben Sie den Motor mit Seitenblech wieder in die Tuchwelle. Abb. 13. Montieren Sie das Seitenblech samt Tuchwelle am Standfuß.
