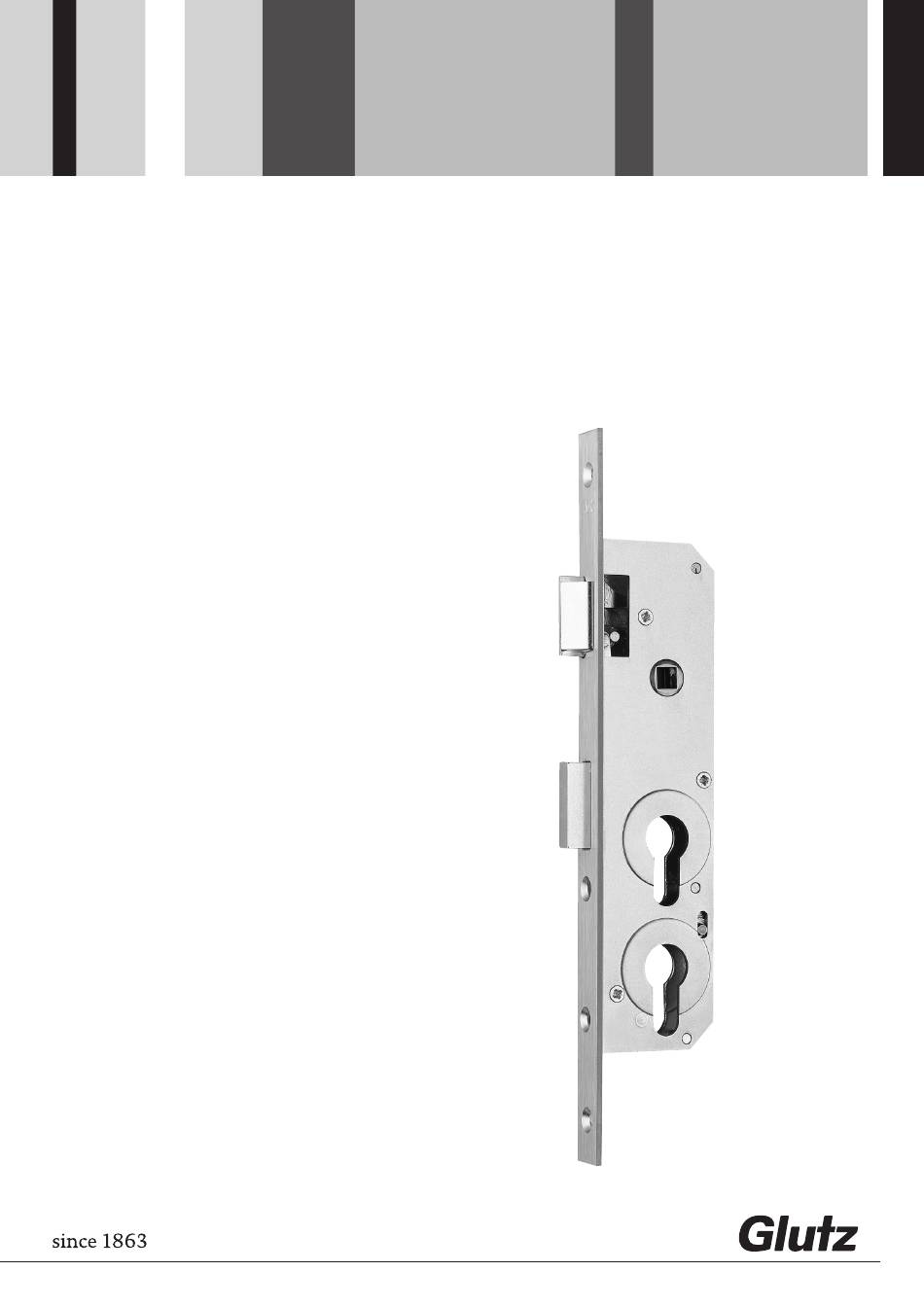

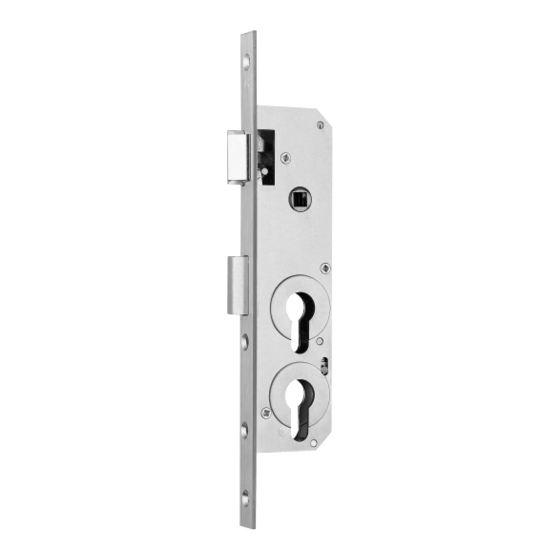

- Seite 1 Montage- und Wartungsanleitung Panikschloss 1204 Geeignet für 1-flügelige Drehflügeltüren, in Fluchtrichtung öffnend, stumpf oder überfälzt, für Holz- und Rahmentüren nach EN 179. MA-10100...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise Allgemeine Hinweise Beschreibung der Fluchttürfunktionen Kontur für Schliessblechausnehmung Einbau-Übersicht für 1-flügelige Paniktüren Zulässige Türspaltmasse Datenblatt / Einbaumasse Schloss Montage Schloss Masszeichnung Schloss Wartungshinweise / Entsorgung Passende Türdrücker... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Diese Montageanleitung gilt nur für die Montage des Schlosses. Anleitung für Beschläge sind den jeweiligen Produkten zu entnehmen. Die Sicherheitsmerkmale des vorliegenden Produktes sind für die Übereinstimmung mit der EN 179 wesentlich. Mit Ausnahme der in dieser Anleitung beschriebenen Änderungen, sind keine weiteren Änderungen jeder Art zulässig. - Seite 4 Gebrauch der Tür bzw. die Funktion des Panik -Türverschlusses beeinträchtigen. • Das Glutz Panikschloss 1204 darf in Feuer- und/oder Rauchschutztüren nach EN 16034 nur mit zusätzlichem Prüfnachweis nach EN 1634-1 bzw. EN 1634-3 in der jeweiligen Türkonstruktion eingesetzt werden und bedarf einer Berücksichtigung im jeweiligen Klassifizierungsbericht der Feuer- und/oder Rauchschutztüren.
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Drückerstift nicht mit Gewalt Türblatt mit eingebautem Schlossfalle und -riegel nicht durch die Schloss nuss schlagen. Schloss nicht im Schlossbereich überstreichen oder lackieren. durchbohren. Drücker nur mit maximal 150 N Schloss nur mit zugehörigem Drücker und Schlüssel nicht in Betätigungsrichtung belasten. - Seite 6 Allgemeine Hinweise Sobald Spuren von Schlossriegel bei offener Tür Türblatt nicht am Drücker tragen. Gewaltanwendung sichtbar sind, nicht vorschliessen. muss das Schloss ersetzt werden. Sobald Spuren von Schlösser sind mindestens 1 x Zweiflügelige Türen nicht über Gewaltanwendung sichtbar sind, jährlich nach Herstellerangabe den Standflügel aufzwängen.
-
Seite 7: Beschreibung Der Fluchttürfunktionen
Beschreibung der Fluchttürfunktionen Funktion E Wechselfunktion Verwendung Für Türsysteme, bei denen grundsätzlich eine unberechtigte Öffnung von aussen verhindert werden soll. Grundsätzlich ist eine Öffnung der Tür von der Gefahrenseite immer möglich (Fluchttürfunktion). Funktion Gefahrenseite Auf der Gefahrenseite befindet sich der Türdrücker bzw. Stangengriff/Druckstange. Der vorgeschlossene Riegel kann im Panikfall gleichzeitig mit der Falle über den Türdrücker bzw. -
Seite 8: Kontur Für Schliessblechausnehmung
Kontur für Schliessblechausnehmung 15.5 11.5 Materialstärke mind. 1,5 mm nach EN 179 V52557-3, Blatt 3 Materialstärke mind. 3 mm nach EN 1125 04.06.14, koa... -
Seite 9: Einbau-Übersicht Für 1-Flügelige Paniktüren
Einbau-Übersicht für 1-flügelige Paniktüren 900 - 1100 Fussboden V52557-3 Blatt 6 03.03.2015, koa... -
Seite 10: Zulässige Türspaltmasse
Zulässige Türspaltmasse 2...5 mm V52557-3, Blatt 2 04.06.14, koa... -
Seite 11: Datenblatt / Einbaumasse Schloss
Datenblatt / Einbaumasse Schloss 0.5 (DIN L) 0.5 (DIN R) DM+22 V52557-3, Blatt 5 04.06.14, koa... -
Seite 12: Montage Schloss
Montage Schloss... -
Seite 13: Masszeichnung Schloss
Masszeichnung Schloss... -
Seite 14: Entsorgung
• Die in diesem Produkt verwendeten Materialien enthalten keine gefährlichen Stoffe • Produkt nicht über den örtlichen Hausmüll entsorgen. • Produkt an Glutz zurücksenden oder bei einer kommunalen Sammelstelle für Altmetall entsorgen. Bei Fragen wenden Sie sich bitte an: Glutz AG... - Seite 15 Passende Bauteile Zusammenstellung der Glutz Türdrückergarnituren nach EN 179-DO20.21. Bei Rohrrahmentüren sind üblicherweise die Edelstahl- Metallbau-Türdrücker zu wählen. Alle Garnituren nach DIN 18273 FS zugelassen. Edelstahl-Türdrücker 5033 Vicenca II, 5038 Lugano, 5046 Paris, 5054 Uppsala, 5055 Malmö, 5062 New Orleans, 5064 Oslo, 5065 Rena, 5066 Savannah, 5069 Hannover, 5098 Olten, 5099 Helsinki, 5154 Stockholm, 5162 Stella, 5083 Tulln, 5092 München, 5096 Baar, 6031 Westridge, 5074, 6045 Cham, 33000, 33001, 50040, 50935...
- Seite 16 Braintree CM7 2SF, United Kingdom Tel. +44 1376 348 808, Fax +44 1376 348 848 info-uk@glutz.com, www.glutz.com Glutz Singapore Pte Ltd. 50 Tagore Lane, #03-09, Entrepreneur Centre Singapore 787 494 Tel. +65 6 55 44 111, Fax +65 6 55 44 610 info-sg@glutz.com, www.glutz.com...
