4.4 Kabel anschließen
Im Kabelfach (siehe „Abbildung 2: Spannungskennzeichnung in Kabelfach") befinden sich die
Schnittstellen für 1 x GBit Ethernet und 2 x USB-Host 2.0. Jeder USB-Anschluss liefert maximal
500mA Strom.
Die folgenden Schritte zeigen, wie ein LAN-Kabel angeschlossen und verlegt wird. Beachten Sie
dabei, dass die Schutzart IP65 nur für Kabeldurchmesser von 4 bis 6 mm gewährleistet ist.
HINWEIS!
Öffnen Sie das Kabelfach nur, wenn das Gerät
ausgeschaltet ist!
Das Entfernen der Kabelfachabdeckung ist nur bei
ausgeschaltetem Zustand zulässig.

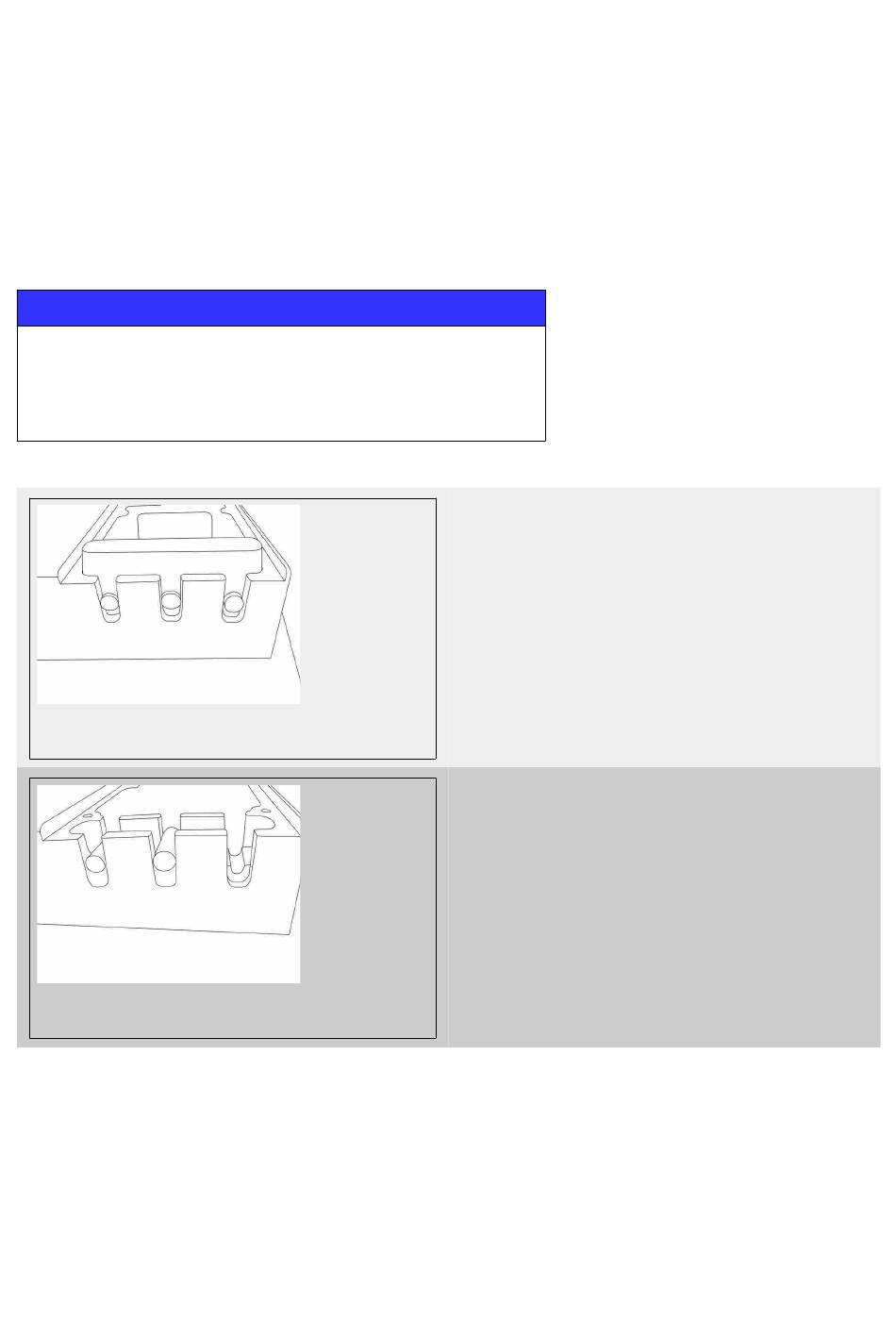

Abbildung 10: Ansicht Kabelfach von vorn mit
Verschlussstück
Abbildung 11: Ansicht Kabelfach von vorn ohne
Verschlussstück
GAI Datenfunksysteme GmbH
1. Schrauben Sie die Kabelfachabdeckung ab.
2. Nehmen Sie das obere Verschlussstück aus
der Dichtungskammer heraus.
3. Nehmen Sie ein beliebiges Verschlussstück
heraus.
Schnittstellen
Seite 21
