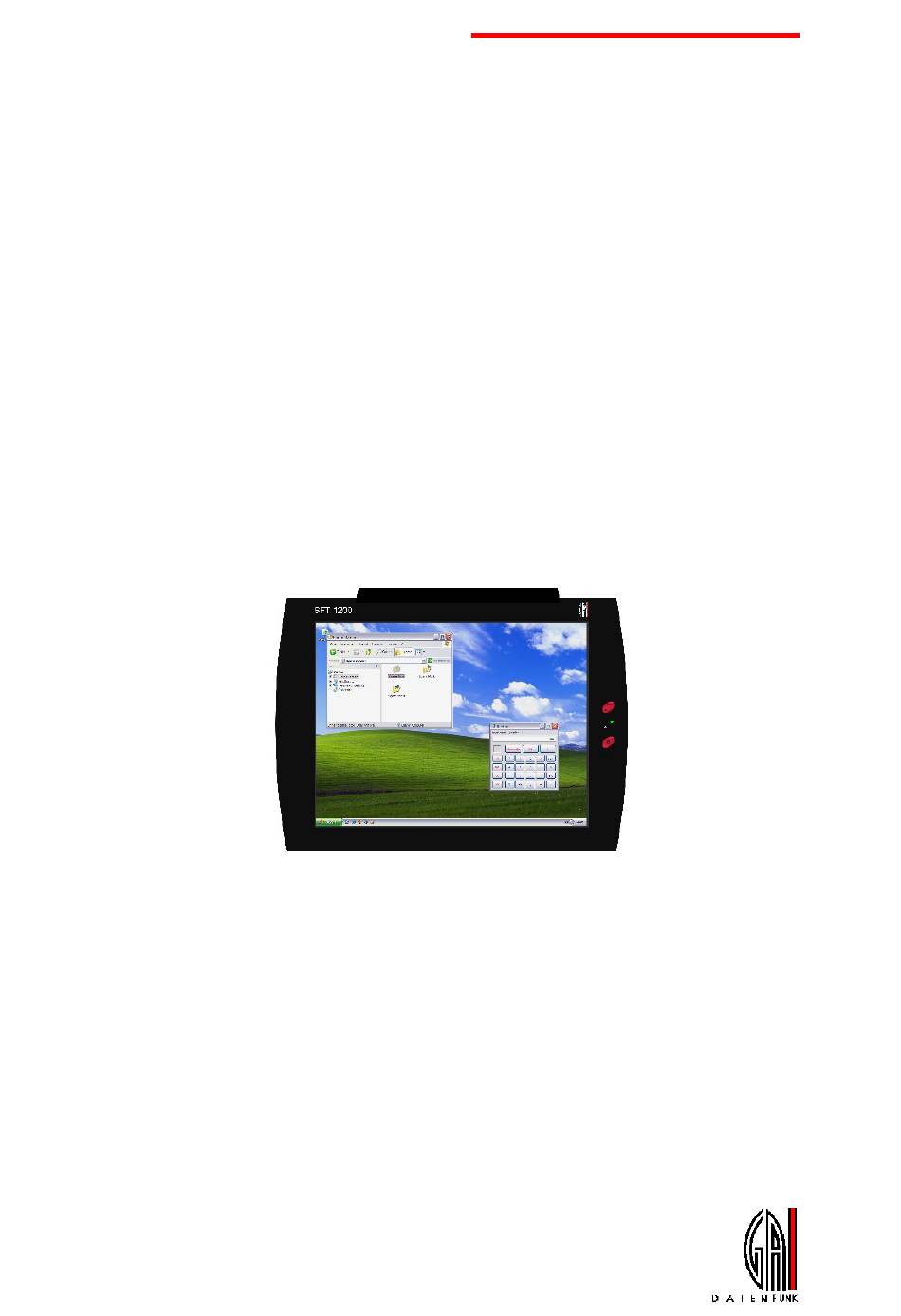

- Seite 1 GAI-Datenfunksysteme GmbH Betriebsanleitung SFT 1200...
- Seite 2 Erstellungsdatum: 28. Apr. 2008 Letzte Änderung am: 29. Apr. 2008 Seite 2 GAI Datenfunksysteme GmbH...
-
Seite 3: Inhaltsverzeichnis
3.1. Stromversorgung..................8 3.2. COM 1.....................8 3.3. COM 2, Tastatur, Kopfhörer, Mikrofon............9 3.4. LAN / USB....................9 4. Technische Daten..................10 5. Kundendienst-Information................12 5.1. Typenschild, Software-Lizenznummer............12 5.2. Erste Hilfe....................12 5.3. Service.....................13 5.4. Reinigung....................13 5.5. Entsorgung....................13 6. Konformitätserklärung................14 7. Hersteller....................15 GAI Datenfunksysteme GmbH Seite 3... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise 1. Wichtige Hinweise 1.1. Betriebsspannung Das Terminal SFT 1200 ist in 2 unterschiedlichen Betriebsspannungs- Varianten erhältlich: 24 V Spannungsbereich 9 - 36 V, zum direkten Anschluss an 12 V- oder 24V-Bordnetze 48 V Spannungsbereich 18 - 72 V, zum direkten Anschluss an 48V-Bordnetze Der integrierte Spannungswandler ist potentialgetrennt. -
Seite 5: Länderspezifische Einschränkungen
Deutschland DE Frankreich Niederlande NL Österreich 1.3. Gewährleistung GAI Datenfunksysteme bietet für das Terminal eine Gewährleistungsdauer von 12 Monaten. Bitte unbedingt beachten: Sie dürfen die Oberschale des Terminals oder die Antennenabdeckung nicht abnehmen, andernfalls erlischt die Gewährleistung Bild 1.1: Antennenabdeckung... -
Seite 6: Bestimmungsgemäße Einsatzbeschreibung
Wichtige Hinweise 1.4. Bestimmungsgemäße Einsatzbeschreibung Das SFT 1200 dient als Terminal zur Dateneingabe und zur Kommunikation mit anderen Rechnersystemen. Eine andere Verwendung ist nicht zulässig. Seite 6 GAI Datenfunksysteme GmbH... -
Seite 7: Inbetriebnahme
▼Das Terminal reagiert nicht mehr Herunterfahren Ausschalten Ausschalten ▼ ▼ Halten Sie die Taste Halten Sie die Taste mindestens 5 Sekunden gedrückt mindestens 1 Sekunde gedrückt ▼ ▼ Das Terminal fährt kontrolliert Das Terminal schaltet sich aus herunter GAI Datenfunksysteme GmbH Seite 7... -
Seite 8: Schnittstellen
Ein-/Ausschalten von extern Bordnetz - Typ: Flanschstecker Serie 723, DIN 41524 Hersteller: Fa. BINDER Bestell-Bezeichnung: 09-0107-90-03 3.2. COM 1 Signal +5V / max. 0,5 A Typ: Flanschdose Serie 723, DIN 45322 Hersteller: Fa. BINDER Bestell-Bezeichnung: 09-0124-90-06 Seite 8 GAI Datenfunksysteme GmbH... -
Seite 9: Com 2, Tastatur, Kopfhörer, Mikrofon
Tastatur oder Barcode Kopfhörer links 3.4. LAN / USB Im Steckerfach (siehe Abbildung 2) befinden sich die Schnittstellen für LAN Ethernet 10/100-Base-T) und 2 x USB-Host 2.0. Das USB-Interface kann insgesamt 1 A Strom liefern. GAI Datenfunksysteme GmbH Seite 9... -
Seite 10: Technische Daten
2 Antennen (diversity) im Gehäuse integriert Funktechnik 870 MHz-Weitbandtechnik alternativ 1 Antenne integriert oder 1 Antenne abgesetzt Software Windows XP embedded Software Telnet-VT220-Client mit Touchscreen- alternativ Bedienung Betriebssystem embedded Linux Umgebungsbedingungen Betriebstemperatur -10°C bis +40°C Lagertemperatur -30°C bis +50°C Seite 10 GAI Datenfunksysteme GmbH... - Seite 11 EN 60721-3-5 mind. 12 Stöße à 300 m/s² und mind. 12 Stöße à 100 m/s² Vibration geprüft nach EN 60721-3-5 Sinusförmige Schwingungen: 1 Std. 40 m/s² jede Achse Rauschförmige Schwingungen: 1 Std. 3 m²/s³ je Achse GAI Datenfunksysteme GmbH Seite 11...
-
Seite 12: Kundendienst-Information
Stromversorgungsstecker richtig gesteckt ist nicht Kontrollieren Sie, ob die richtige Spannung anliegt Kontrollieren Sie, ob das Stromversorgungskabel eine Unterbrechung Das Terminal lässt sich Kontrollieren Sie, ob die LED gelb leuchtet nicht einschalten Halten Sie die Taste länger gedrückt Seite 12 GAI Datenfunksysteme GmbH... -
Seite 13: Service
Bei technischen Problemen oder sonstigen Fragen wenden Sie sich bitte per eMail an info@gai.de Im Reparaturfall können Sie die Geräte mit einer möglichst genauen Fehlerbeschreibung an folgende Adresse schicken: GAI Datenfunksysteme GmbH Riedleparkstraße 28 88045 Friedrichshafen Versenden Sie die Reparaturgeräte nur ordnungsgemäß verpackt und mechanisch geschützt. -
Seite 14: Konformitätserklärung
Konformitätserklärung 6. Konformitätserklärung CE-Konformitätserklärung Der Hersteller GAI Datenfunksysteme GmbH Adresse Riedleparkstraße 28 88045 Friedrichshafen Erklärt hiermit, dass das Produkt SFT 1200 Datenfunk-Terminal Produktionsjahr 2008 Den folgenden Richtlinien entspricht: ● 1999/5/EG R&TTE-Richtlinie: Funkanlagen und Telekommunikations-Endeinrichtungen ● 2004/108/EG EMV-Richtlinie: Elektromagnetische Verträglichkeit ●... -
Seite 15: Hersteller
Hersteller 7. Hersteller GAI Datenfunksysteme GmbH Riedleparkstraße 28 88045 Friedrichshafen Telefon +49 7541 9222 0 +49 7541 9222 88 internet www.gai.de email info@gai.de GAI Datenfunksysteme GmbH Seite 15...
