4 Schnittstellen
4.1 Stromversorgung
Die Stromzufuhr erfolgt über Kabel mit mindestens 2,5 mm² Querschnitt.
Das Kabel wird über eine PG-Verschraubung an das Gerät angeschlossen. Die Zuführung sollte
extern mit 15 A abgesichert werden. Das Terminal ist intern mit einem Verpolschutz ausgestattet.

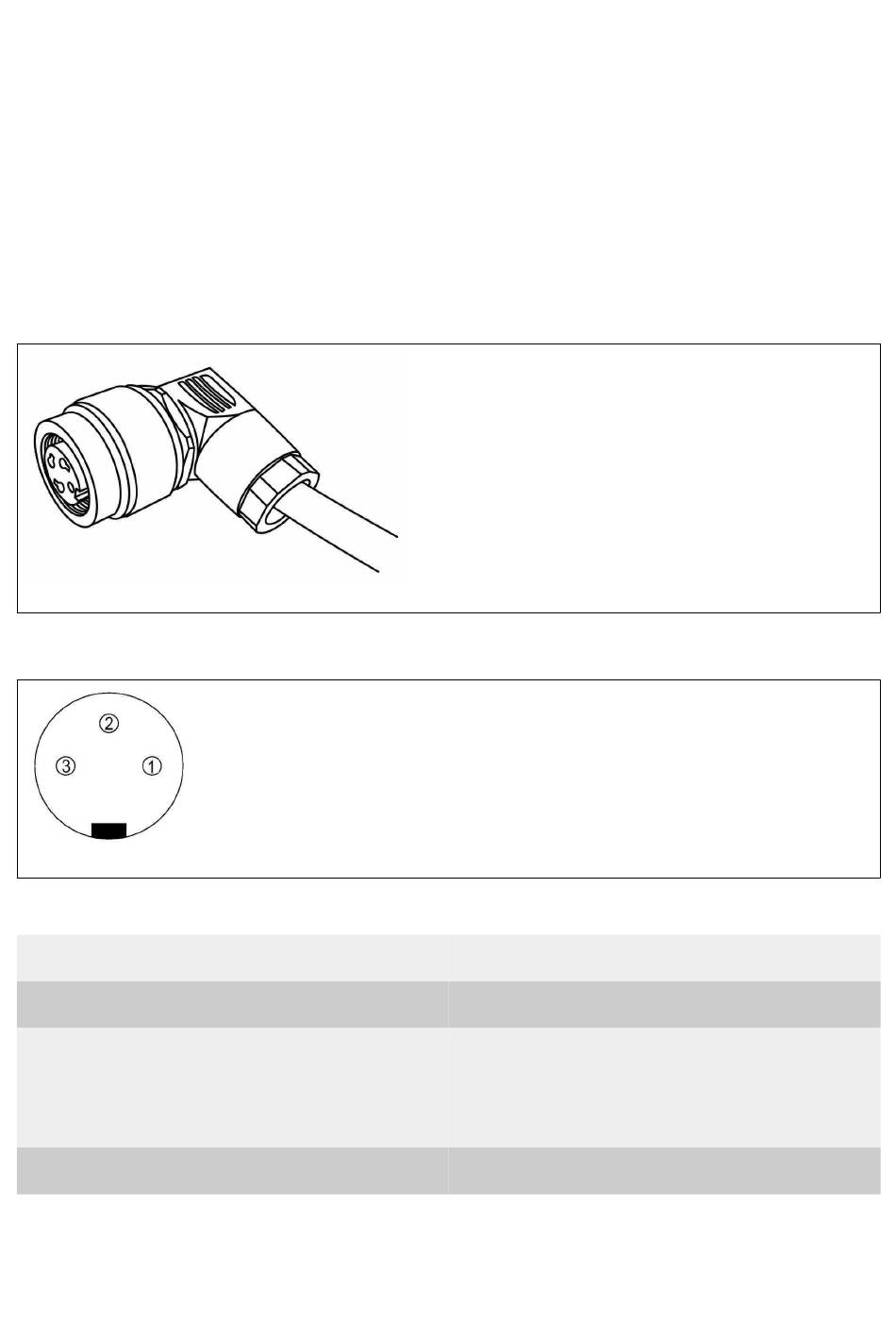

Abbildung 5: Ansicht auf den Steckverbinder
Abbildung 6: Ansicht auf den Steckverbinder am Gehäuse
Pin
1 – braun
2 – grün / gelb
3 – blau
Seite 18
Signal
Bordnetz +
Schlüsselschalter Ein-/Ausschalten von extern
Anzulegende Spannung: min. 8 V bis max.
Bordspannung
Bordnetz -
GAI Datenfunksysteme GmbH
