Serielle Schnittstelle „Com 1; Abbildung 7: Schaltung Schlüsselschalter; Abbildung 8: Steckverbinder Am Gehäuse; Typ: Flansch-Dose, Din 45322 - GAI Datenfunksysteme Mango 12-I4 Betriebsanleitung

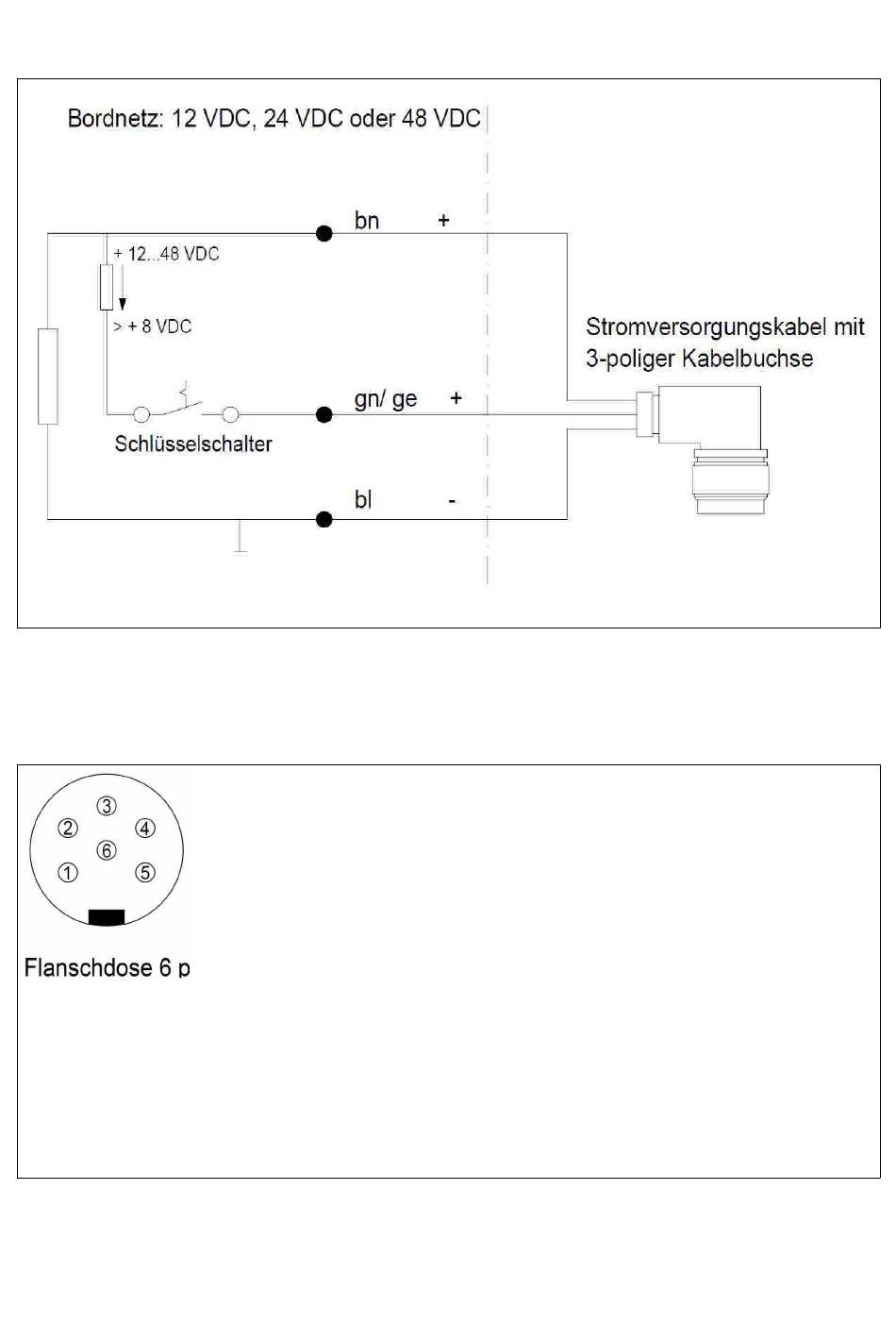

Abbildung 7: Schaltung Schlüsselschalter
4.2 Serielle Schnittstelle „COM 1"
Abbildung 8: Steckverbinder am Gehäuse; Typ: Flansch-Dose, DIN 45322
1 = CTS
2 = RTS
3 = +5V / max. 0,5A
4 = TxD
5 = RxD
6 = GND
Elektrische Daten: Serielle Schnittstelle mit V24 Level
