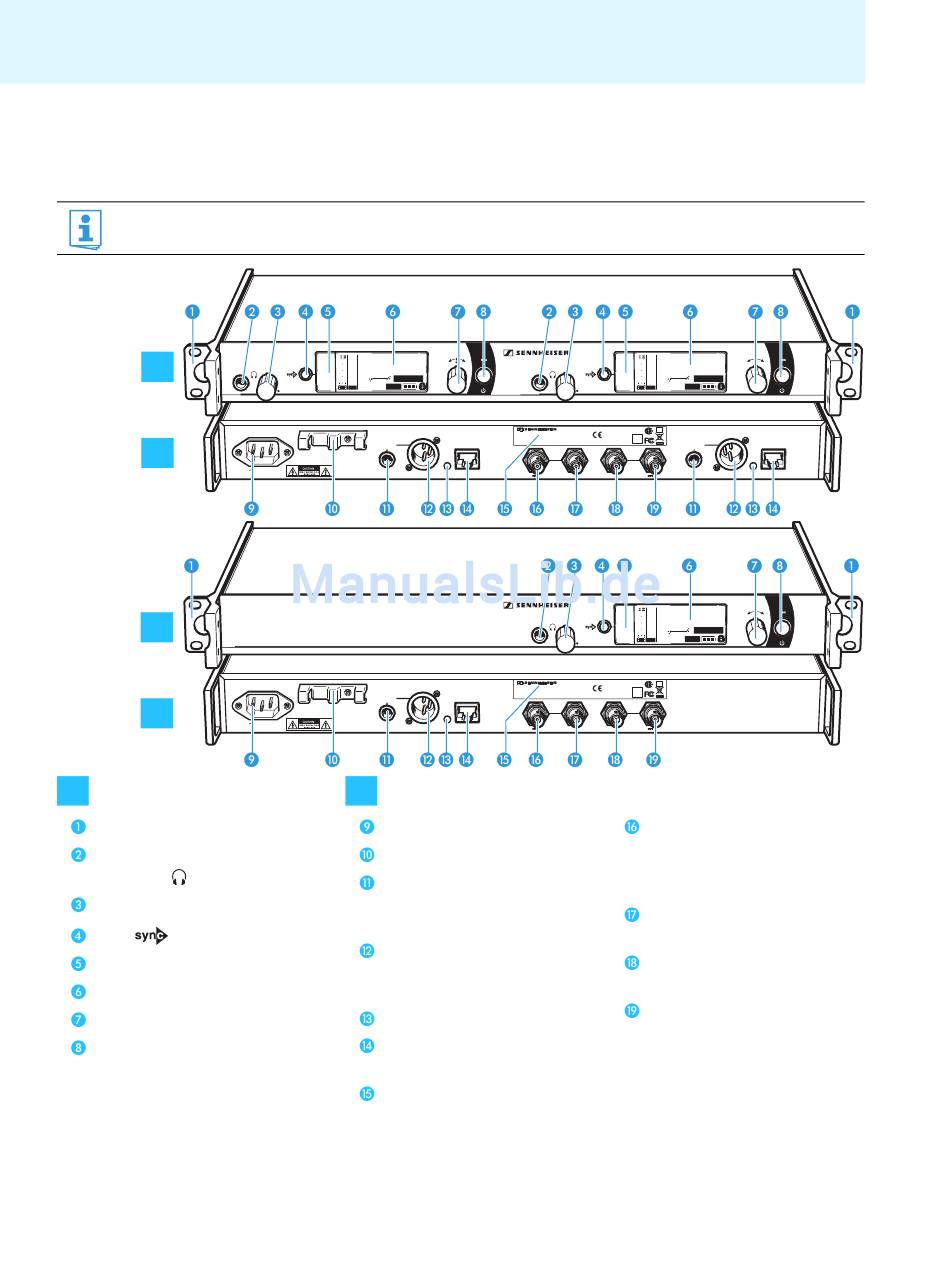

Übersicht Empfänger EM 2000/EM 2050
Der Doppelempfänger EM 2050 bietet die gleichen Bedienelemente wie der Empfänger EM 2000. Alle Angaben
in dieser Bedienungsanleitung beziehen sich auf beide Empfänger.
EM 2050
A
B
EM 2000
A
B
A Bedienelemente auf der Frontseite
Montagewinkel
6,3-mm-Klinkenbuchse für
Kopfhörer ( )
Lautstärkeregler für Kopfhörer
Taste , hinterleuchtet
Infrarot-Schnittstelle
Display, orange hinterleuchtet
Jog-Dial
Taste STANDBY
Betriebsanzeige
(rote Hinterleuchtung)
ESC-Funktion (Abbrechen)
6
PEAK B.Ch: 20.64 **2000**
40 0
-10 543.200 MHz
30
-20
20
-30
EQ: SKM2000
10
-40
P + 12dB MUTE
RF AF
TRANS-BAL
AF OUT B
100 - 240V
50/60Hz 0.25A +18dBu MAX
TRANS-BAL
AF OUT B
100 - 240V
50/60Hz 0.25A +18dBu MAX
B Bedienelemente auf der Rückseite
Netzanschluss
Zugentlastung für das Netzkabel
6,3-mm-Klinkenbuchse für Audio-
ausgang, trafosymmetrisch
(TRANS BAL AF
XLR-3-Buchse für Audioausgang,
trafosymmetrisch
(TRANS BAL AF
LED (gelb) für Netzwerkaktivität
LAN-Anschlussbuchse
(Ethernet RJ
Typenschild
True Diversity Receiver EM 2050
TRUE DIVERSITY RECEIVER EM 2000
0682
FREQ. RANGE- Xw: FMO
X/X XXX-XXX MHz
ART. NO.: XXXXXX IC: 2099A- XXXXXXX
SER. NO.: XXXXXXXXXX DESIGNED IN AND MADE IN GERMANY
RF IN RF OUT
ANT II
B
ETHERNET RJ-45 DC OUT 11V/250mA
True Diversity Receiver EM 2000
TRUE DIVERSITY RECEIVER EM 2000
0682
FREQ. RANGE- Xw: FMO
X/X XXX-XXX MHz
IC: 2099A- XXXXXXX
ART. NO.: XXXXXX
SER. NO.: XXXXXXXXXX DESIGNED IN AND MADE IN GERMANY
RF IN RF OUT
ANT II
B
ETHERNET RJ-45 DC OUT 11V/250mA
OUT)
OUT)
45)
PEAK B.Ch: 20.64 **2000**
40 0
-10 543.200 MHz
30
-20
20
-30
EQ: SKM2000
10
-40
P + 12dB MUTE
RF AF
R
C US
GOST
TRANS-BAL
AF OUT A
RF IN
ANT I
A
DC OUT 11V/250mA +18dBu MAX ETHERNET RJ-45
B.Ch: 20.64
PEAK **2000**
40 0
543.200 MHz
-10
30
-20
20
-30 EQ: SKM2000
10
-40
P + 12dB
MUTE
RF AF
R
C US
GOST
RF IN
ANT I
DC OUT 11V/250mA
BNC-Buchse, Antenneneingang II
(ANT II RF IN) mit Booster-
speisung, nicht abschaltbar,
kurzschlussfest
BNC-Buchse, Antennenausgang II
(ANT II RF OUT)
BNC-Buchse, Antennenausgang I
(ANT I RF OUT)
BNC-Buchse, Antenneneingang I
(ANT I RF IN) mit Booster-
speisung, nicht abschaltbar,
kurzschlussfest
