Kurzanleitung

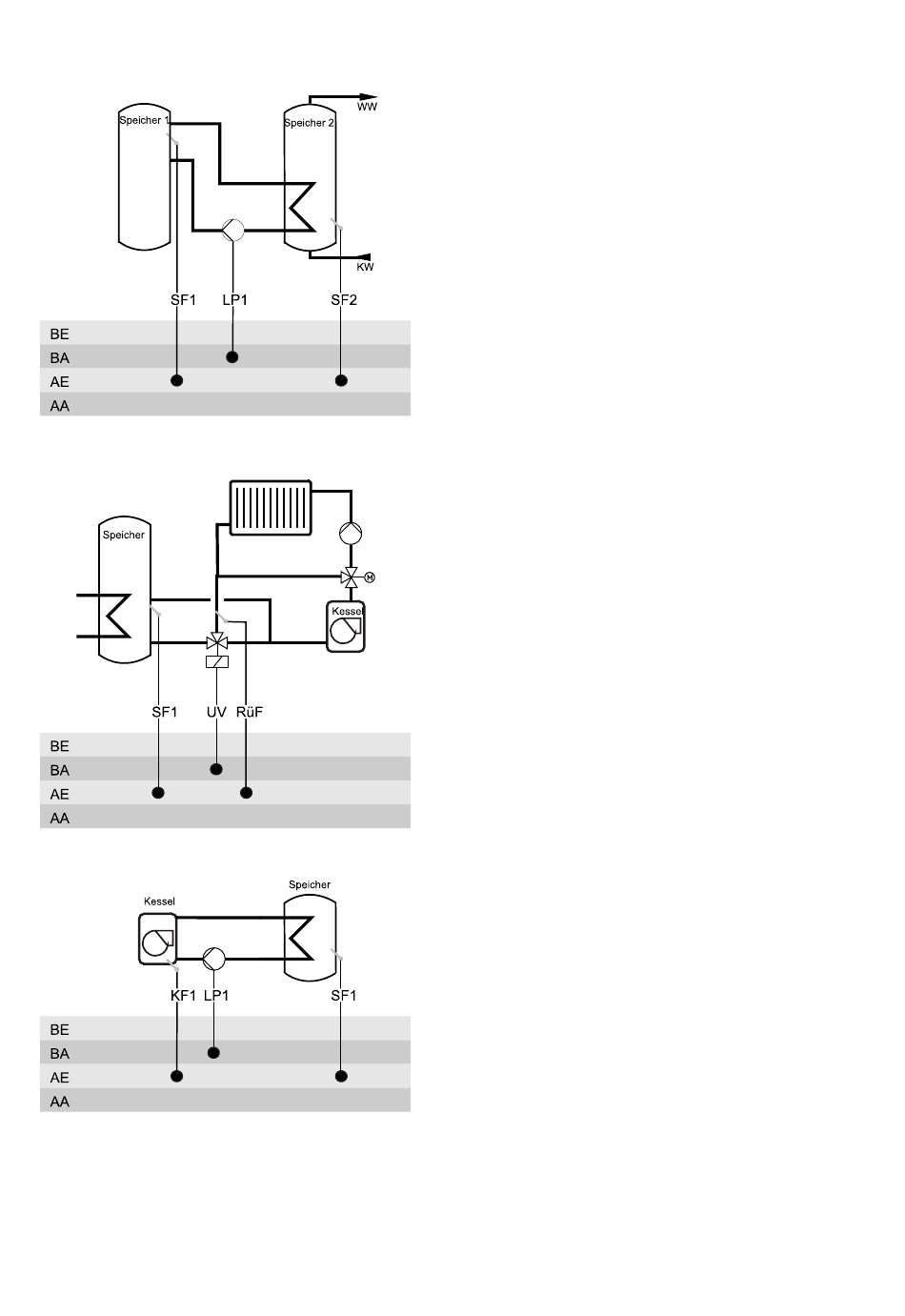

Anlage 2: Speicherwärmetauscher
Anlage 3: Heizkreis-Rücklaufanhebung

Anlage 4: Ladepumpensteuerung

6
Die Ladepumpe LP1 läuft, wenn die Speichertemperatur SF1
um die eingestellte Temperaturdifferenz höher ist als die
Speichertemperatur SF2 und die Speichertemperatur SF2
nicht größer als die eingestellte Speichermaximaltemperatur
ist.
Pumpenmindestlaufzeit: 1 min
Pumpenmindestpausezeit: 3 min
SF1 Sensor 1 (Pufferspeicher)
SF2 Sensor 2 (Nutzspeicher)
Das Umschaltventil UV (3-Wege-Ventil) führt den Heiz-
kreisrücklauf über den Speicher, wenn die Speichertemperatur
SF1 um die eingestellte Temperaturdifferenz höher ist als die
Heizkreisrücklauftemperatur RüF.
Pumpenmindestlaufzeit: 1 min
Pumpenmindestpausezeit: 3 min
SF1 Sensor 1
RüF Sensor 2
Die Ladepumpe LP1 läuft, wenn die Kesseltemperatur KF1 um
die eingestellte Temperaturdifferenz höher ist als die
Speichertemperatur SF1 und die Speichertemperatur SF1
nicht größer als die eingestellte Speichermaximaltemperatur
ist.
Pumpenmindestlaufzeit: 1 min
Pumpenmindestpausezeit: 3 min
KF1 Sensor 1
SF1 Sensor 2
KT-Elektronik
KA_11986_ZPR-D_DE001
