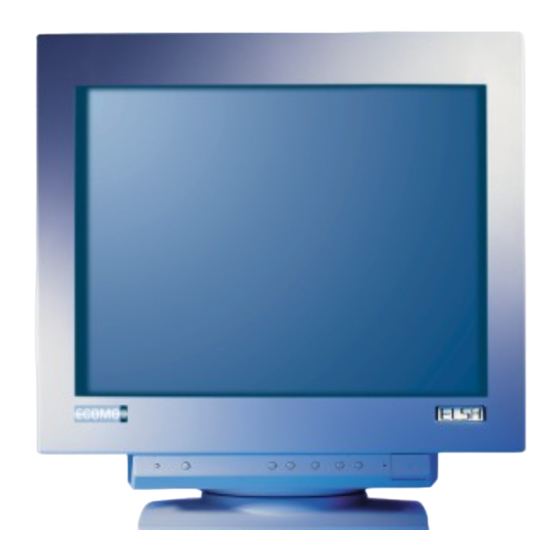

ELSA ECOMO 531

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ELSA ECOMO 531

Inhaltszusammenfassung für ELSA ECOMO 531

  • Seite 1 ELSA ECOMO ELSA ECOMO 531...
  • Seite 2 Das ELSA-Logo ist eine eingetragene Marke der ELSA AG. Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. ELSA behält sich vor, die genannten Daten ohne Ankündigung zu ändern, und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

  • Seite 3: Ein Wort Vorab

    Ein Wort vorab Vielen Dank für Ihr Vertrauen! Mit dem ELSA ECOMO 531 haben Sie sich für einen ELSA-Monitor der High-End-Klasse entschieden. Höchste Qualitätsanforderungen in der Fertigung und eine enggefaßte Qua- litätskontrolle bilden die Basis für den hohen Produktstandard und sind Voraussetzung für gleichbleibende Produktqualität.
  • Seite 4 ELSA ECOMO 531...

  • Seite 5: Inhaltsverzeichnis

    Die Lichtverhältnisse in Ihrem Arbeitsraum ............ 17 Der Arbeitstisch ....................17 Die Sitzposition ....................18 Die Monitorposition ..................18 Die Reinigung Ihres Monitors................18 Technische Daten .......................19 Die Energiesparfunktion ..................20 Werkseitige Voreinstellungen ................20 Die VGA-D-Shell-Buchse ..................21 ELSA ECOMO 531...
  • Seite 6 Störungssuche ......................23 Fehlerbehandlung ....................23 Stabilisierungsdrähte.................... 24 Anhang ..........................25 TCO ’99........................25 Rat und Hilfe ......................28 Aktuelle Software .................... 28 An wen können Sie sich wenden?..............28 ELSA-ServiceDirect für ELSA ECOMO-Monitore ..........29 Allgemeine Garantiebedingungen................ 30 ELSA ECOMO 531...

  • Seite 7: Einleitung

    Für den Einsatz in den verschiedensten Anwendungen erfüllt der Monitor den Stan- dard EN 60950 für Sicherheit, den Standard EN 55022 (Klasse B) für EMV, die MPR- II-Richtlinien sowie den Standard ISO 9241-3, ISO 9241-7, ISO 9241-8 und ZH1/618 für Ergonomie. ELSA ECOMO 531...

  • Seite 8: Lieferumfang

    öffnen, kontrollieren Sie den Inhalt bitte auf die folgenden Komponenten: Dokumentation Monitor Netzkabel Datenträger mit Treibern, weiterer Software und elektronischer Dokumentation Sollten Teile fehlen, wenden Sie sich bitte an Ihren Händler. ELSA behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vor- zunehmen. ELSA ECOMO 531...

  • Seite 9: Ce-Konformität

    Erhöhen Sie den Abstand zwischen dem Gerät und Ihrem Rundfunk- oder Fernseh- empfänger. Schließen Sie das Gerät an einen anderen Hausstromkreis an als den Rundfunk- oder Fernsehempfänger. Wenden Sie sich an Ihren Händler oder einen ausgebildeten Rundfunk- und Fernseh- techniker. ELSA ECOMO 531...
  • Seite 10 Einleitung ELSA ECOMO 531...

  • Seite 11: Installation

    Im Innern des Gerätes liegen auch nach dem Abziehen des Netzsteckers noch sehr hohe Spannungen an. Reparaturen dürfen nur von geschultem Fachpersonal vorgenommen werden. Nehmen Sie dafür den ELSA-Service in Anspruch. Stellen Sie den Monitor nicht in der unmittelbaren Nähe von elektromagnetischen Quel- len auf.

  • Seite 12: Anschluß An Den Computer

    Schließen Sie bei ausgeschaltetem Monitor das mitgelieferte Netzkabel an den Monitor und an die Netzsteckdose an. Einschalten der Geräte Der Monitor ist nun mit Ihrem Computer und dem Stromnetz verbunden. Schalten Sie zuerst Ihren Monitor und anschließend den Rechner ein. ELSA ECOMO 531...

  • Seite 13: Anschluß Des Monitors An Macintosh-Rechner

    Je nachdem, in welcher Auflösung Sie Ihren Monitor betreiben möchten, müs- sen Sie die DIP-Schalter auf der Oberseite des Adapters stellen. Mit dem optional erhältlichen Adapter schließen Sie Ihren ELSA-Monitor an einen Macintosh-Rechner an. Nehmen Sie die DIP-Schaltereinstellungen gemäß nachfolgen- der Tabelle vor.

  • Seite 14: Wie Geht Es Weiter

    Sie die Einstellung des Monitorbildes anpassen müssen. In den weiteren Kapiteln lesen Sie, wie die Feineinstellungen für Bild- und Farbjustage vorzunehmen sind. Außerdem enthält das Handbuch technische Daten und zusätzliche Hilfestellungen für den Betrieb Ihres ELSA-Monitors. ELSA ECOMO 531...

  • Seite 15: Ansichten Des Monitors

    Sie mit den Pfeiltasten die aktuelle Markierung setzen und Einstellun- gen ändern. Ein/Aus-Schalter, Betriebsanzeige Ein/Aus-Schalter für den Monitor. Die Leuchtanzeige in diesem Schalter leuchtet grün, wenn der Monitor eingeschaltet ist, und blinkt grün und orange bzw. leuchtet orange, wenn sich der Monitor im Energiesparmodus befindet. ELSA ECOMO 531...

  • Seite 16: Die Anschlüsse Hinten

    Ansichten des Monitors Die Anschlüsse hinten Funktion Netzeingang Schließen Sie hier das Netzkabel an. Grafikausgang (HD15) Mit diesem Stecker verbinden Sie den Monitor mit dem Grafikkartenausgang des Rechners. ELSA ECOMO 531...

  • Seite 17: Bedienung Des Monitors

    Auswahl der Bildschirmseite. Mit den Richtungstasten manövrieren Sie die Auswahl auf die gewünschte Position und ändern die Werte und Einstellungen. Mit der Taste 'Menü' bestätigen Sie die Änderungen und verlassen nach erneutem Drücken das OSD. ELSA ECOMO 531...
  • Seite 18 Bedienung des Monitors ELSA ECOMO 531...

  • Seite 19: Einstellungen Des Monitors

    Nach dem Einschalten Plug&Play Moderne Grafikkarten besitzen ebenso wie der ELSA ECOMO 531 die Fähigkeit, sich über DDC (Display Data Channel) zu verständigen. Der ELSA ECOMO 531 kann der Grafikkarte seine Kenndaten übermitteln. Die Grafikkarte wiederum sorgt dafür, daß der Monitor mit der höchstmöglichen Bildwiederholfrequenz in der jeweiligen Auflösung betrieben wird.

  • Seite 20: Alle Funktionen Im Überblick

    Stellt Helligkeit und Kontrast für sRGB ein. Kontrast KON- Statische Konver- Um Rot nach rechts und Um Rot nach links und Blau nach links zu bewe- Blau nach rechts zu bewe- VER- genz horizontal gen. gen. GENZ ELSA ECOMO 531...

  • Seite 21: Zurücksetzen Auf Die Werkseitigen Einstellungen

    Vorgabewerte zurückzusetzen. Dies gilt für: Zurücksetzen einer bestimmten Einstellung Wenn Sie einzelne Einstellungen zurücksetzen möchten, müssen Sie sich auf der ent- sprechenden Menüseite befinden und die gewünschte Einstellung markiert haben. Drük- ken Sie dann die Reset-Taste. ELSA ECOMO 531...
  • Seite 22 Halten Sie die Reset-Taste mehr als zwei Sekunden lang gedrückt, während kein Menü auf dem Bildschirm angezeigt wird. Damit werden alle Werte auf die werkseitigen Ein- stellungen zurückgesetzt. Die Taste Reset funktioniert nicht, wenn die Tastatursperre eingeschaltet ist. ELSA ECOMO 531...

  • Seite 23: Der Richtige Arbeitsplatz

    Genauso wichtig ist es, daß Sie auch Ihr Arbeitsumfeld entsprechend gestalten und einige Grundregeln für die Arbeit am Bildschirm beachten. Der ELSA ECOMO 531 erfüllt die neue EG-Ergonomie-Richtlinie (90/270/EWG) für Bild- schirmarbeitsplätze, die am 1.1.97 in Kraft getreten ist.

  • Seite 24: Die Sitzposition

    Wichtig ist, daß Sie Ihre Sitzhaltung häufig ändern – das sogenannte „dynamische Sit- zen“ praktizieren – und öfter zwischendurch auch einmal aufstehen. Die Monitorposition Der ELSA ECOMO 531 ist mit einer Schwenk- und Nei- gevorrichtung ausgestattet, mit deren Hilfe Sie den Blickwinkel so einstellen können, wie es Ihnen ange- nehm ist.

  • Seite 25: Technische Daten

    EN 60950, UL1950 (UL), CSA C22.2 No. 950 (C-UL) Prüfzeichen EMV (CE) EN 55022, EN 50082-1, EN 61000-3-2, EN 61000-3-3 Röntgenstrahlung DHHS, RöV vom 8.1.1987 Sonstige CE-Marking, MPR II/TCO ’91, ISO 9241-3, ISO 9241-7, ISO 9241-8 (TÜV-GS), TCO ’99, International Energy Star Program ELSA ECOMO 531...

  • Seite 26: Die Energiesparfunktion

    Technische Daten Die Energiesparfunktion Der ELSA ECOMO 531 entspricht sowohl den Richtwerten der VESA und EPA Energy Star als auch den strengen Auflagen der NUTEK. Wenn der Monitor an eine Grafikkarte ange- schlossen ist, die den Auflagen der VESA DPMS genügt, reduziert der ELSA ECOMO 531 automatisch den Energieverbrauch.

  • Seite 27: Die Vga-D-Shell-Buchse

    Rot Masse Vertikale Synchronisation Grün Masse Serieller Datentakt (SCL; DDC2B) Blau Masse ELSA ECOMO 531 liefert Analogsignale entsprechend der Verordnung RS-170. Hierbei werden die Synchronisations-Informationen getrennt übertragen. Grafikeingang des Apple-Macintosh-Rechners Grundsätzlich können Sie Ihren ELSA-Monitor auch an Macintosh-Rechner anschließen. Der Grafikausgang des Macintosh besitzt eine 15-polige Buchse. Für die Verbindung mit der VGA-Buchse des Monitors benötigen Sie einen passenden Adapter.

  • Seite 28: Automatisches Einstellen Der Größe Und Zentrierung Des Bildes

    ähnlichen grafischen Benutzeroberfläche konzipiert, bei der das Bild den ganzen Bild- schirm ausfüllt. Die Funktion arbeitet möglicherweise nicht korrekt, wenn die Hinter- grundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm ganz ausfüllt, wie z.B. die MS-DOS-Eingabeaufforderung. ELSA ECOMO 531...

  • Seite 29: Störungssuche

    Sie einige Sekunden, bevor Sie das Ein- gangsignal wechseln oder den Monitor ausschalten. Bild ist zu dunkel oder zu hell. Überprüfen Sie, ob der gewählte Eingangssignalpegel nicht dem Ausgangspegel vom Grafikadapter überein- stimmt (0,7V oder 1,0Vp-p). ELSA ECOMO 531...

  • Seite 30: Stabilisierungsdrähte

    Monitors, sondern um ein für alle Bildröhrenty- pen mit Streifenmasken typisches Phänomen. Stabilisierungsdrähte Diese dünnen Linien stellen die Schatten der Stabilisierungsdrähte dar, die zur Verringerung der Empfindlichkeit gegenüber Erschütterungen der Streifenmasken und damit einer Beeinträchtigung der Bildqualität dienen. ELSA ECOMO 531...

  • Seite 31: Anhang

    Flammhemmern, Fluor-Chlor-Kohlenwasserstoffen (FCKWs) und chlorhaltigen Lösungsmitteln Grenzwerte auf. Das Produkt muß für das Recycling vorbe- reitet sein, und der Hersteller muß eine Umweltschutzpolitik vorweisen, die in jedem Land eingehalten werden muß, in dem die Firma tätig ist. ELSA ECOMO 531...
  • Seite 32 Cadmium* * Cadmium wird in Akkus und in den farberzeugenden Schichten einiger Computerbildschirme verwendet. Cadmium schädigt das Nervensystem und ist in hohen Dosen giftig. Die entsprechende TCO-’99-Anforderung fordert, daß Akkus, die farberzeu- genden Schichten von Bildschirmanzeigen und die elektrischen und elektronischen Kom- ponenten kein Cadmium enthalten dürfen. ELSA ECOMO 531...
  • Seite 33 Blei schädigt das Nervensystem und verursacht in höheren Dosen Bleivergiftung. Die ent- sprechende TCO-’99-Anforderung gestattet die Verwendung von Blei, da noch kein geeigneter Ersatzstoff entwickelt wurde. * Bioakkumulative Substanzen sind Substanzen, die sich in lebenden Organismen ansammeln. ** Blei, Cadmium und Quecksilber sind bioakkumulative Schwermetalle. ELSA ECOMO 531...

  • Seite 34: Rat Und Hilfe

    Support Computergrafik Sonnenweg 11 52070 Aachen Deutschland Falls Sie nicht genau wissen, ob Ihr ELSA-Produkt defekt oder vielleicht auch nur ein Trei- ber falsch installiert ist, rufen Sie bitte die ELSA-Support-Hotline an, bevor Sie Ihr ELSA- Produkt zur Reparatur einsenden. ELSA-Support-Hotline +49-(0)241-606-6135 montags bis freitags von 9.00 bis 17.00 Uhr...

  • Seite 35: Elsa-Servicedirect Für Elsa Ecomo-Monitore

    Rahmen unserer Allgemeinen Garantiebedingungen, gültig für die Bundesrepublik Deutschland, abgedeckt sind. Stellt der ELSA-Service keinen Fehler am reklamierten Gerät fest, berechnen wir die Kosten für Überprüfung und Austausch des Gerätes in Höhe von 200,– DM zzgl. MwSt.

  • Seite 36: Allgemeine Garantiebedingungen

    Anhang Allgemeine Garantiebedingungen Diese Garantie gewährt die ELSA AG ab 01.01.1998 den Erwerbern von ELSA-Produkten nach ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der fol- genden Bedingungen: Garantieumfang Die Garantie erstreckt sich auf das gelieferte Gerät mit allen Teilen. Sie wird in der Form geleistet, daß...
  • Seite 37 Gerät mechanische Beschädigungen irgendwelcher Art aufweist; wenn Schäden an der Bildröhre eines ELSA-Monitors festgestellt werden, die insbesondere durch mechanische Belastungen (Verschiebung der Bildröhrenmaske durch Schockeinwirkung oder Be- schädigungen des Glaskörpers), starke Magnetfelder in unmittelbarer Nähe (bunte Flecken auf dem Bildschirm), permanente Darstellung des gleichen Bildes (Einbrennen des Phosphors) hervorgerufen wurden;...
  • Seite 38 Anhang ELSA ECOMO 531...
