Inhaltszusammenfassung für Lenovo Qreator 27

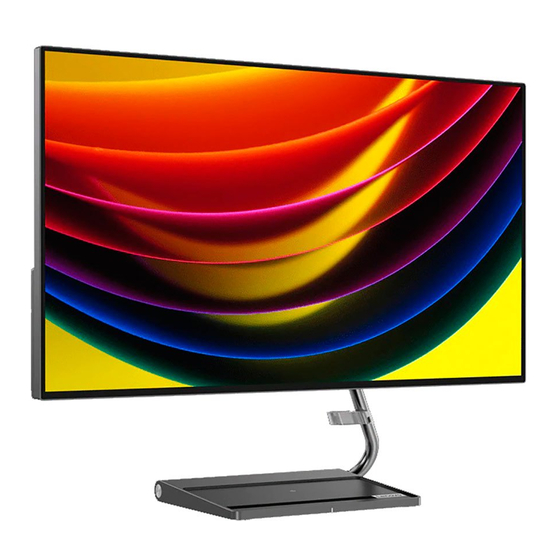

- Seite 1 Lenovo Qreator 27 Bedienungsanleitung...
- Seite 2 Erste Ausgabe (Juli 2020) © Copyright Lenovo 2020. LENOVO-Produkte, -Daten, -Computersoftware und -Services werden exklusiv unter Einsatz privater Mittel entwickelt und an Regierungsstellen als Handelsgüter mit begrenzten und eingeschränkten Nutzungs-, Reproduktions- und Offenlegungsrechten gemäß 48 C. F. R. 2.101 verkauft.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen ................iv Allgemeine Sicherheitshinweise ...................iv Kapitel 1. Erste Schritte ................1-1 Lieferumfang .........................1-1 Wichtige Hinweise ......................1-2 Produktübersicht ......................1-2 Monitor aufstellen und anschließen ................1-4 Kapitel 2. Monitor einstellen und verwenden ..........2-1 Ergonomie und Bedienbarkeit ..................2-1 Arbeitsbereich richtig einrichten ................2-1 Monitor positionieren und betrachten ................2-1 Tipps für eine gesunde Arbeitsweise .................2-2 Monitordarstellung anpassen ..................2-3 Unterstützten Anzeigemodus auswählen ..............2-17... - Seite 4 Produkt registrieren ....................A-1 Technischer Online-Kundendienst ................A-1 Telefonischer technischer Kundendienst ..............A-1 Anhang B. Hinweise ..................B-1 Hinweise zum Recycling ..................... B-2 Marken .......................... B-3 Netzkabel oder Netzteile ..................... B-3...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Allgemeine Sicherheitshinweise Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät installieren. GEFAHR Damit es nicht zu Stromschlägen kommt: • Entfernen Sie keine Abdeckungen. • Schalten Sie das Gerät erst ein, nachdem der Fuß montiert wurde. -
Seite 6: Kapitel 1. Erste Schritte
Diese Bedienungsanleitung bietet dem Benutzer detaillierte Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter. Lieferumfang Das Produktpaket sollte die folgenden Komponenten enthalten: ■ Informationsblatt ■ Heft zur eingeschränkten Garantie von Lenovo ■ Fuß ■ Monitorfuß ■ Flachbildschirm ■ Netzkabel ■ Netzteil ■... -
Seite 7: Wichtige Hinweise
Wichtige Hinweise Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an. Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden. -
Seite 8: Kabelschloss-Öffnung
Das Tastenfeld am Rahmen bietet Zugriff auf verschiedene Funktionen. Weitere Hinweise zum Einsatz dieser Bedienelemente finden Sie unter „Monitordarstellung anpassen“ auf Seite 2-3. Kabelschloss-Öffnung An der Rückseite Ihres Monitors befindet sich eine Öffnung, an der Sie ein Kabelschloss befestigen können. 1-3 Qreator 27 Flachbildschirm – Bedienungsanleitung... -
Seite 9: Monitor Aufstellen Und Anschließen
Monitor aufstellen und anschließen Dieser Abschnitt erklärt Ihnen, wie Sie den Monitor richtig aufstellen und anschließen. Monitor anschließen und einschalten Hinweis: Achten Sie darauf, vor Durchführung dieses Verfahrens die Sicherheitshinweise auf Seite iv zu lesen. 1. Schalten Sie Ihren Computer und alle daran angeschlossenen Geräte aus, ziehen Sie den Netzstecker des Computers. - Seite 10 3. Computeranschluss per DP. 4. Computeranschluss per HDMI. Hinweis: Bei anderen Regionen empfiehlt Lenovo Kunden, die den HDMI-Eingang an ihrem Monitor nutzen müssen, das „Lenovo-HDMI-zu-HDMI-Kabel OB47070“ zu kaufen. http://www.lenovo.com/support/monitoraccessories HDMI HDMI 1-5 Qreator 27 Flachbildschirm – Bedienungsanleitung...
- Seite 11 5. Computeranschluss per USB-Type-C-C-Verbindung. 6. Computeranschluss per USB-Type-C-A-Verbindung. Bei einer Kennzeichnung mit * können Sie die Kommentare auf Seite 1-1 zurate ziehen. Kapitel 1. Erste Schritte 1-6...
- Seite 12 8. Verbinden Sie das Audiokabel des Lautsprechers und den Audioanschluss des Monitors zur Übertragung der Audioquelle von HDMI/DP/Type-C. Hinweis: Die Audioausgabe erfolgt im HDMI-/DP-/Type-C-Modus. Bei einer Kennzeichnung mit * können Sie die Kommentare auf Seite 1-1 zurate ziehen. 1-7 Qreator 27 Flachbildschirm – Bedienungsanleitung...
- Seite 13 9. Stecken Sie den Netzteilkabel in den Anschluss am Monitor; verbinden Sie dann das Netzkabel des Bildschirms und das Kabel des Computers mit einer geerdeten Steckdose. Hinweis: Ihr Gerät muss über ein zugelassenes Netzkabel mit Strom versorgt werden. Dabei müssen die jeweils gültigen Richtlinien zur Installation und/oder zum Gerät selbst eingehalten werden.
- Seite 14 12. Zur Installation des Monitortreibers laden Sie den Treiber Ihres Monitormodells von der Lenovo-Webseite herunter: https://pcsupport.lenovo.com/us/zh/sol u tions/qreator27. Beachten Sie zur Installation des Treibers den Abschnitt „Monitortreiber manuell installieren“ auf Seite 3-5“. 1-9 Qreator 27 Flachbildschirm – Bedienungsanleitung...
-
Seite 15: Kabellose Aufladung
Kabellose Aufladung Die Basis des Monitors beinhaltet ein Modul zum kabellosen Aufladen, das induktive Qi-Technologie unterstützt (unterstützt Schnellaufladung bis 15 W). Über dieses Modul kann ein Mobiltelefon oder Tablet, das induktive Qi-Technologie unterstützt, kabellos aufgeladen werden. Bitte entfernen Sie für eine bessere Ladeleistung zunächst die Hülle von Smartphone oder Tablet. -
Seite 16: Kapitel 2. Monitor Einstellen Und Verwenden
• Neigung: Stellen Sie die Neigung Ihres Monitors so ein, dass Sie ihn bequem ablesen können, Kopf und Nacken dabei in einer bequemen und entspannten Haltung bleiben. • Aufstellung allgemein: Stellen Sie Ihren Monitor so auf, dass keine Reflexionen durch Beleuchtungskörper oder nahe Fenster auf dem Bildschirm auftreten. 2-1 Qreator 27 Flachbildschirm – Bedienungsanleitung... -
Seite 17: Tipps Für Eine Gesunde Arbeitsweise
Abschließend noch ein paar weitere Tipps zum komfortablen Arbeiten mit Ihrem Monitor: • Sorgen Sie für angemessene, der Tätigkeit angepasste Beleuchtung. • Stellen Sie Helligkeit, Kontrast und sonstige Bildeinstellungen (sofern Ihr Monitor über solche Einstellmöglichkeiten verfügt) so ein, dass die Darstellung Ihrem persönlichen Geschmack entspricht. -
Seite 18: Monitordarstellung Anpassen
Zum Zugreifen auf das OSD-Menü. Zum Bestätigen der Auswahl drücken. Menu (Menü) Durch 10-sekündiges Gedrückthalten wird das Menü freigegeben/gesperrt. Zum Aufrufen der nächsten Ebene im Enter Hauptmenü/Submenü oder zum Aufrufen der vorherigen Ebene in der Einstellleiste drücken. 2-3 Qreator 27 Flachbildschirm – Bedienungsanleitung... - Seite 19 Bildschirmmenüs (OSD) verwenden Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern. Qreator 27 USB-C 3840x2160@60Hz Brightness Contrast Scaling Over Drive FreeSync Power Delivery : 75W Energy Saving Mode ：On So nutzen Sie diese Einstellmöglichkeiten: 1. Öffnen Sie das OSD-Hauptmenü mit 2.
-
Seite 20: Hauptmenü
Wählen Sie unter den Bedienelementen „Digital“, wenn Sie einen HDMI- / DP- / Input signal USB-C-Anschluss verwenden. (Eingangssignal) • Auto Switch Input (Automatischer Eingangswechsel) • USB-C • DP • HDMI 1 • HDMI 2 2-5 Qreator 27 Flachbildschirm – Bedienungsanleitung... - Seite 21 OSD-Symbol Bedienelemente Untermenü Beschreibung Hauptmenü Einstellungen Zeigt Modellnamen, Bildwiederholfrequenz und Alle Eingänge Information Details zum Gerät. (Informationen) In diesem Bildschirm können Sie keine Einstellungen ändern. Zur Auswahl der Sprache, in der Menüs angezeigt werden. Die ausgewählte Sprache wirkt sich nur auf die Language (Sprache) Sprache des Bildschirmmenüs (OSD) aus.
-
Seite 22: Unterstützten Anzeigemodus Auswählen
60 Hz 1680 x 1050 60 Hz (Reduced Blanking) 1680 x 1050 60 Hz 1920 x 1080 60 Hz 2560 x 1440 60 Hz 3840 x 2160 30 Hz 3840 x 2160 60 Hz 2-17 Qreator 27 Flachbildschirm – Bedienungsanleitung... -
Seite 23: Wissenswertes Zur Energieverwaltung
Wissenswertes zur Energieverwaltung Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden. Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten –... -
Seite 24: Monitor Richtig Pflegen
Vorbereitung auf die Wandmontage führen Sie bitte die folgenden Schritte aus: Schritt 1: Überzeugen Sie sich davon, dass der Monitor abgeschaltet ist, anschließend ziehen Sie den Netzstecker. Schritt 2: Legen Sie den LCD-Monitor mit der Bildschirmfläche nach unten auf ein Handtuch oder eine Decke. 2-19 Qreator 27 Flachbildschirm – Bedienungsanleitung... - Seite 25 Schritt 3: Entfernen Sie Basis und Ständer vom Monitor; beachten Sie „Monitorbasis und Ständer abnehmen“ auf Seite 2-19. Schritt 4: Bringen Sie die Montagehalterung aus dem VESA-kompatiblen Wandmontageset. (Abstand 100 x 100 mm) an, die Art der VESA-Montageschraube ist M4 x 10 mm. VESA hole Schritt 5: Fixieren Sie den Monitor an der Wand, halten Sie sich dabei an die mit dem Wandmontageset gelieferten Anweisungen.
-
Seite 26: Kapitel 3. Referenzinformationen
Kapitel 3. Referenzinformationen Dieser Abschnitt enthält Monitorspezifikationen, Anweisungen zur manuellen Installation des Treibers und Hinweise zur Problemlösung. Technische Daten Tabelle 3-1. Technische Daten, Modell: Qreator 27 Abmessungen Tiefe 182,0 mm Höhe 476,35 mm Breite 608,60 mm Fuß Neigbar Bereich: -5 VESA-Halterung Unterstützt... - Seite 27 Frequenz 200 - 20000 Hz Piezo 3,5 uF +/- 15 % Erreger 6 Ohm +/- 15 % Stufe 80 dB +/- 5 dB bei 0,5 m (Durchschnittswerte 800 Hz, 1 kHz, 1,2 kHz, 1,5 kHz) Kommunikation VESA DDC/CI Unterstützte Horizontalfrequenz 29 –...
-
Seite 28: Problemlösung
Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden. Tabelle 3-2. Problemlösung Problem Mögliche Ursache... - Seite 29 Problem Mögliche Ursache Empfohlene Maßnahme Referenz Das Videosignalkabel Achten Sie darauf, dass „Monitor Betriebsanzeige ist lose oder von Grafikkarte und Monitor anschließen und leuchtet Grafikkarte oder korrekt über das Videokabel einschalten“ auf bernsteinfarben, Monitor abgezogen verbunden sind Seite 1-4 allerdings wird Monitorhelligkeit und Passen Sie die Helligkeits- und „Monitordarstellung...
-
Seite 30: Monitortreiber Manuell Installieren
14. Wählen Sie die Datei „lenqreator 27.inf“, klicken Sie auf die Open (Öffnen)- Schaltfläche. Klicken Sie auf die Schaltfläche OK. 15. Wählen Sie im neuen Fenster LEN Qreator 27 und klicken auf Next (Weiter). 16. Nach Abschluss der Installation sollten Sie alle heruntergeladenen Dateien löschen und alle Fenster schließen. - Seite 31 14. Wählen Sie die Datei „lenqreator 27.inf“, klicken Sie auf die Open (Öffnen)- Schaltfläche. Klicken Sie auf die Schaltfläche OK. 15. Wählen Sie im neuen Fenster LEN Qreator 27 und klicken auf Next (Weiter). 16. Nach Abschluss der Installation sollten Sie alle heruntergeladenen Dateien löschen und alle Fenster schließen.
-
Seite 32: Anhang A. Service Und Support
Während der Garantiedauer können Sie einen Produktaustausch oder den Austausch defekter Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort- Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden. -
Seite 33: Anhang B. Hinweise
Anhang B. Hinweise Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo- Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses Produkt,... -
Seite 34: Hinweise Zum Recycling
Dienstleister zur Entsorgung von Industrieabfällen entsorgt werden. In Übereinstimmug mit dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) bietet Lenovo Japan über dessen PC-Sammel- und Recycling-Dienste die Sammlung, Wiederverwertung und das Recycling nicht mehr benötigter Computer und Bildschirme. -
Seite 35: Marken
Marken Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides: Lenovo Das Lenovo-Logo ThinkCentre ThinkPad ThinkVision Microsoft, Windows und Windows NT sind Marken der Microsoft-Unternehmensgruppe. Sonstige Firmen-, Produkt- oder Servicenamen können Marken oder Servicemarken von Dritten sein.
