Mähbalken - LELY Splendimo 280 M Betriebsanleitung

1.1 Mähbalken
1-2

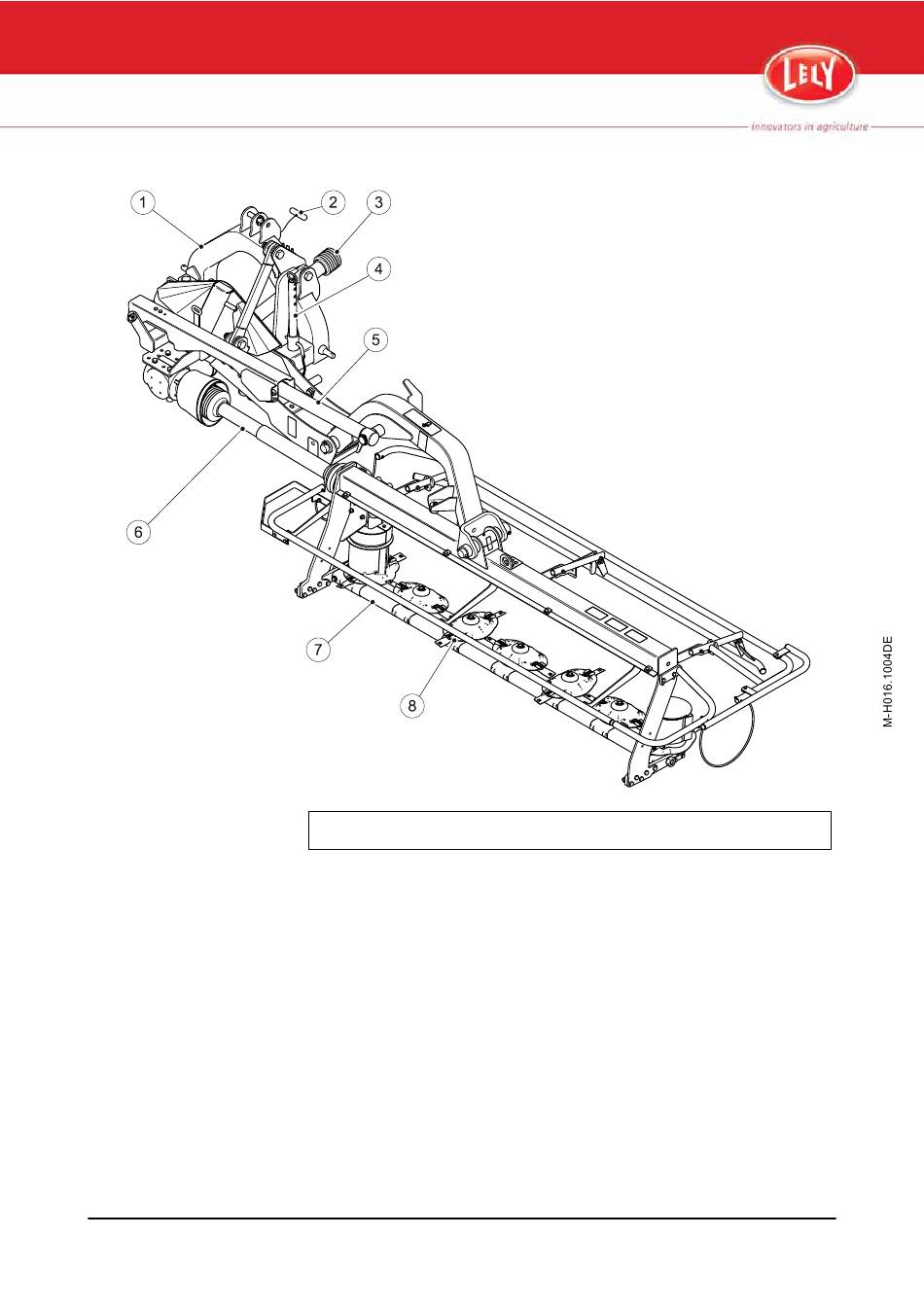

1. Dreipunktturm - 2. Zugseil - 3. Hauptzapfwelle - 4. Abstellstütze - 5. Hydraulikzylinder - 6.
Nebenwelle - 7. Mähbalken - 8. Mähscheibe
Abbildung 1. Übersicht des Lely Splendimo 280 M
Die Mäheinheiten befinden sich auf dem Mähbalken. Dank des modularen
Konzepts des Mähbalkens können die Mäheinheiten und Antriebswellen
einfach und schnell ausgetauscht werden, falls diese beschädigt sind. Die
Mäheinheiten sind durch eine Stange miteinander verbunden.
Die erste Mäheinheit wird von oben angetrieben. Die anderen Mäheinheiten
werden anschließend durch eine Federstahlwelle von der ersten Mäheinheit
angetrieben. Alle Mäheinheiten werden direkt durch diese Welle angetrieben.
Die Mäheinheiten drehen paarweise, entweder im oder gegen den
Uhrzeigersinn.
Einleitung
