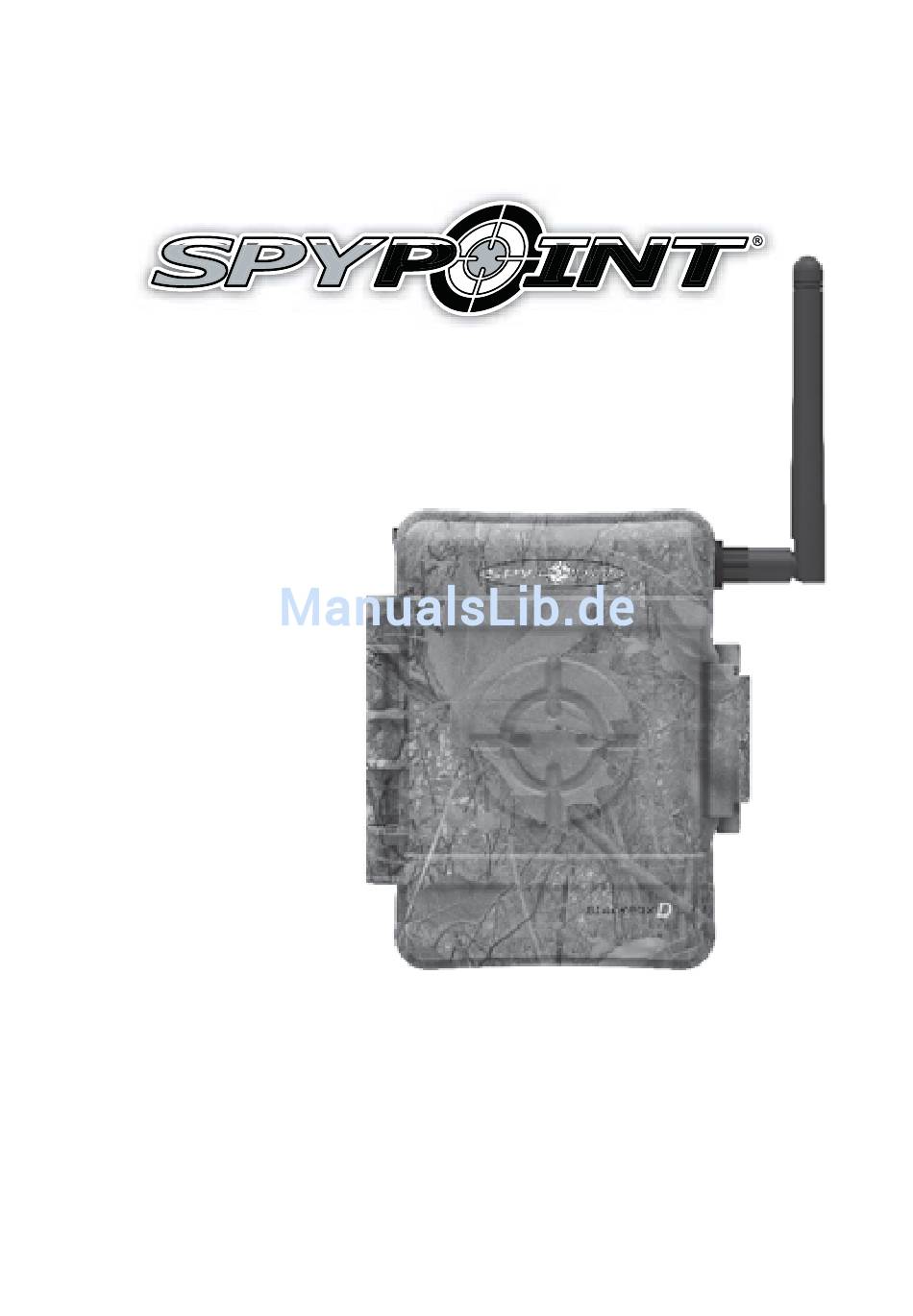

- Seite 1 -D model / Modèle Blackbox -D model / Modèle Blackbox -D / -D / Modell Blackbox Modell Blackbox Wireless controller | Backup system Contrôleur sans fil | Système de sauvegarde Wireless-Controller | Sicherungssystem User manual /Manuel d'utilisation / Bedienungsanleitung www.spypoint.com...
- Seite 2 English ® Thank you for choosing the SPYPOINT Blackbox -D automatic wireless backup system. This manual will help you get the most out of your new device. For the latest version of this user manual or for additional information, visit our website at www.spypoint.com.
- Seite 3 FEATURES Recommendations: Operating temperature (-20 °C to + 50 °C) Memory storage: SD/SDHC card up to 32 GB (-4 °F to +122 °F) (No internal memory) Storage temperature (-30 °C to + 75 °C) Viewing: (-22 °F to +167 °F) Built-in screen 2.4"...
- Seite 4 POWER Installation of the LIT-09 battery pack The battery level is shown in the top right corner of the screen of the controller. When a single line remains, the controller will continue to receive pictures but we strongly recommend changing the batteries before they are empty. (See figure below) AA batteries The controller requires the use of 6 AA batteries (1.5V).
-
Seite 5: Memory Card
"BUSY" LED Solar panel This model offers the possibility of a connection to a solar The "BUSY" light, located above the LCD screen, lights up panel SP-12V (sold separately, see «Options») to maintain when the controller records a file. the charge of the lithium battery pack. During the installation of the rechargeable lithium battery pack, slide the switch to «LIT-09»... - Seite 6 When "Signal" mode is selected, press "OK" to "Add TO THE CONTROLLER: new Camera". ® Note: By default the camera SPYPOINT TINY-W3, The "Sync" icon changes from red to green in the camera which is supplied with the Blackbox -D is synchronized screen when synchronization is successful.
- Seite 7 SETTINGS USING MULTIPLE CONTROLLERS IN THE SAME AREA: Allows to configure the different parameters of the When multiple controllers are installed in the same area of synchronized cameras. transmission, it is necessary to manually synchronize each When "Settings" is selected, a complete list of options controller with it's camera in a different group.
-
Seite 8: Range Test
RANGE TEST • Viewing with the 2.4" screen: Allows to check the quality of the wireless signal between When "View" mode is selected, choose the name of the the camera and the controller. If the icon of the wireless camera that you want to view photos and press "OK." signal is red, the signal is too weak. - Seite 9 To obtain more information on the available options, go to in the Blackbox www.spypoint.com. The following items are the options =Low (320px X 240px) which can be added to the SPYPOINT ®...
- Seite 10 Water-Resistant battery box, KIT-12V Water resistant battery box, 12 volt 7.0Ah rechargeable battery and AC KIT6V-12V charger in a water resistant ABS plastic Universal kit with two 6V rechargeable housing. 12ft power cable (#PW-12FT) batteries (2.8Ah), with 6V (5.6Ah) and carrying strap included. and 12V (2.8Ah) output configuration with AC charger.
-
Seite 11: Limited Warranty
For technical assistance, write workmanship starting from its original date of purchase. to tech@spypoint.com. Give a description of the problem The sales receipt is your proof of purchase and must be with a phone number where you can be reached. - Seite 12 Merci d’avoir choisi le système de sauvegarde automatique SPYPOINT Blackbox -D. Ce manuel d’utilisation vous permettra d’utiliser votre nouvel appareil de façon optimal. Pour la plus récente version du manuel d’utilisateur ou pour toutes informations additionnelles, consultez notre site web au www.spypoint.com.
-
Seite 13: Spécifications
SPÉCIFICATIONS Recommandations: Température de (-20 °C à + 50 °C) Mémoire de stockage: Carte SD/SDHC jusqu’à fonctionnement (-4 °F à +122 °F) 32Go (Pas de mémoire interne) Température de (-30 °C à + 75 °C) Visionnement: remisage (-22 °F à +167 °F) Écran intégré... - Seite 14 ALIMENTATION Installation du bloc pile lithium LIT-09 Le niveau des piles est indiqué dans le coin supérieur droit du contrôleur. Lorsqu’il ne reste qu’une seule ligne, le contrôleur continue de recevoir des photos, mais nous suggérons fortement de changer les piles avant qu’elles ne soient vides. (Voir figure plus bas) Piles AA Le contrôleur requiert l’utilisation de 6 piles AA (1.5V).
-
Seite 15: Carte Mémoire
DEL « BUSY » Panneau solaire Ce modèle offre la possibilité d’un branchement à un panneau La lumière « BUSY », située au-dessus de l’écran, s’allume solaire SP-12V (vendu séparément, voir section «Options lorsque le contrôleur enregistre un fichier. disponibles») permettant de maintenir la charge du bloc pile lithium. - Seite 16 SYNCHRONISER UNE CAMÉRA «OK» pour «Ajouter Caméra». AU CONTRÔLEUR: L'icône «Sync» passe du rouge au vert dans Note: Par défaut la caméra SPYPOINT TINY-W3, qui l'écran de la caméra lorsque la synchronisation est fournie avec le Blackbox -D , est déjà synchronisée au est réussie.
- Seite 17 DÉMARRER BLACKBOX UTILISER PLUSIEURS CONTRÔLEURS DANS UN MÊME PÉRIMÈTRE: Sélectionner cet option lorsque le contrôleur et la Lorsque plusieurs contrôleurs sont installés dans la même zone ou les caméra(s) ont été configurés et synchronisés. de transmission, il est nécessaire de synchroniser manuellement Le contrôleur est donc prêt à...
-
Seite 18: Contrôle À Distance
CONTRÔLE À DISTANCE VISIONNEMENT TEMPS RÉEL Permet d'avoir un aperçu du champ de vision de la caméra en Si plus d'une caméra est synchronisée au contrôleur, temps réel (1 photo par seconde est envoyée au contrôleur). choisir parmi celles proposées. Appuyer sur le bouton «BACK»... - Seite 19 • Visionner sur une télévision: Permet de visionner Date et heure: Permet de visualiser la date et l’heure les photos directement sur un téléviseur. Allumer le imprimées sur la photo. contrôleur et brancher l’extrémité jaune du câble audio- Protéger: Permet de protéger une photo ou une vidéo à...
-
Seite 20: Options Disponibles
Boîtier d’alimentation 12 volts, KIT-12V Pile rechargeable de 12 volts 7.0Ah Pour connaître et avoir plus d’informations sur les options avec boîtier en plastique résistant disponibles, visitez www.spypoint.com. Voici les principales aux intempéries, chargeur AC, câble options disponibles pour le Blackbox -D SPYPOINT d’alimentation de 3.6m (#PW-12FT) et... -
Seite 21: Garantie Limitée
SERVICE DE RÉPARATION Les réparations pour bris ou défectuosités non couverts par la garantie seront facturées à prix raisonnables. Pour le soutien technique, s.v.p. écrire un courriel à tech@spypoint.com. Décrire le problème rencontré et indiquer un numéro de téléphone pour vous rejoindre. - Seite 22 Vielen Dank, dass Sie sich für das automa- tische drahtlose Sicherungssystem Blackbox™-D von SPYPOINT ® entschieden haben. Diese Anleitung zeigt Ihnen, wie Sie ihr neues Gerät optimal nutzen. Besuchen Sie unsere Website unter www.spypoint.com für die neueste Version dieser Bedienungsanleitung oder für weitere Informationen.
- Seite 23 EIGENSCHAFTEN Temperaturbereich: Betriebstemperatur (-20 °C bis + 50 °C) Speicherplatz: SD/ SDHC Karten bis zu (-4 °F bis +122 °F) 32GB (kein Interner Spei- cher) Lagertemperatur (-30 °C bis + 75 °C) (-22 °F bis +167 °F) Betrachten: Eingebauter Bildschirm 2.4”...
- Seite 24 STROMVERSORGUNG Einlegen des LIT-09-Akkus Der Batterie-/Akkuzustand wird in der rechten oberen Ecke des Steuergeräts angezeigt. Erscheint nur noch ein Balken wird das Steuergerät noch weiter Bilder empfangen, wir empfehlen jedoch dringend, rechtzeitig neue Batterien ein- zusetzen. (siehe Abbildung unten) AA Alkaline-Batterien Für dieses Steuergerät werden 6 AA-Batterien benötigt (1,5V).
- Seite 25 „BUSY“ LED Solarmodul Dieses Modell kann an ein Solarmodul SP-12V (wird separat Das „ BUSY “ Licht, befi ndet sich über dem LCD Bildschirm verkauft, siehe „Zubehörteile“) angeschlossen werden, um und leuchtet auf wenn die Kamera eine Datei aufnimmt. den Lithium-Akku zu laden. Wenn Sie den wiederaufladbaren Lithium-Akku einlegen, stellen Sie den Schalter auf „LIT- 09“, um das Ladesystem des Solarmoduls zu aktivieren.
- Seite 26 MIT DEM STEUERGERÄT: Achtung: • Sie können bis zu 10 Kameras mit einem Controller ® synchronisieren. Achtung: Die Standard SPYPOINT TINY-W3, welche mit der Blackbox -D mitgeliefert wird, ist mit dem Steuergerät • Wenn der Name einer Kamera geändert wurde, schon synchronisiert.
-
Seite 27: Starten Der Blackbox
EINSTELLUNGEN VERWENDEN MEHRERE STEUERGERÄTE EINEM GEBIET: Zum Konfigurieren der unterschiedlichen Parameter Wenn mehrere Steuergeräte in einem Gebiet installiert sind, der synchronisierten Kameras. ist es notwendig jedes Steuergerät manuell mit der jeweiligen 1. Wenn „EINSTELLUNGS“ Modus Kamera zu synchronisieren. Dafür: ausgewählt ist, wird eine vollständige Liste aller Optionen dargestellt. -
Seite 28: Starten/Stoppen Der Kamera
STARTEN/STOPPEN DER KAMERA LIVE VIEW Zum Stoppen und erneutem Starten des ferngesteuerten Erlaubt eine Live-Vorschau in der Blickrichtung der Kamera. Aufnehmen von Bildern. Diese Einstellung kann verwendet (es wird 1 Foto pro Sekunde an das Steuergerät geschickt). werden, wenn der Benutzer in der Erkennungszone der Die „BACK“... -
Seite 29: Herunterladen Auf Einen Pc
Datum / Uhrzeit: Zur Vergrößerung der Datums- und • Wiedergabe auf dem Fernsehbildschirm: Sie können Uhrzeitangabe auf dem Bild. alle Aufnahmen auch direkt im Fernseher betrachten. Schalten Sie den Controller ein und schließen Sie das Schutz: Um Aufnahmen vor ungewollten Lös- gelbe Ende des mitgelieferten Audio-Video-Kabels an den chungen zu schützen. - Seite 30 ZUBEHÖRTEILE Wasserabweisende Batterie-Box, KIT-12V Um mehr Informationen über verfügbares Zubehör zu Wiederaufl adbarer Akku (12 V, 7,0 erhalten, besuchen Sie unsere Website unter www.spypoint. Wechselstromladegerät com. Die folgenden Produkte sind Zubehör und können mit wasserfesten ABS-Kunststoffbehälter. der BLACKBOX -D kombiniert werden.
-
Seite 31: Garantiebedingungen
Telefonisch oder per E-Mail. werden. Imported by : EUROHUNT GmbH GARANTIEBEDINGUNGEN Harzblick 25 99768 Harztor OT Ilfeld/ Germany Tel. +49 (0) 36331-50540 ® Für SPYPOINT Blackbox -D von GG Telecom gilt Fax +49 (0) 36331-505422 eine Herstellergarantie einem Jahr info@eurohunt.de Kaufdatum auf Material- und Herstellungsfehler.
