Verwandte Anleitungen für Dell OptiPlex 3060
Inhaltszusammenfassung für Dell OptiPlex 3060

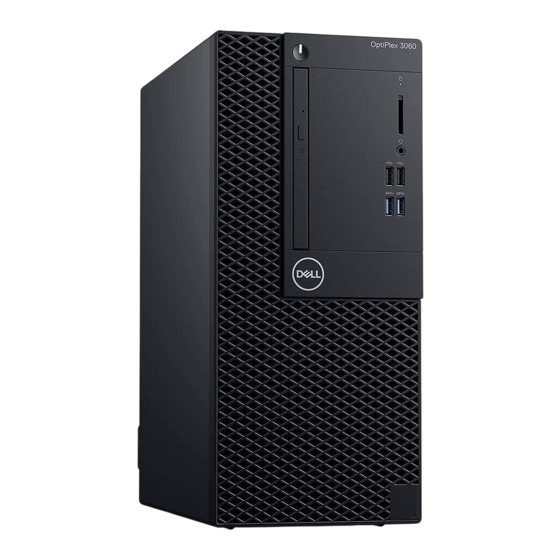

- Seite 1 Dell OptiPlex 3060 Tower Service-Handbuch Vorschriftenmodell: D18M Vorschriftentyp: D18M005...
- Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10......................... 6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten........................8 Prozessoren.................................. - Seite 4 M.2-PCIe--SSD-Laufwerk.............................. 29 Entfernen eines M.2-SSD-Laufwerks........................29 Installieren des M.2-SSD-Laufwerks........................30 SD-Kartenlesegerät................................31 Entfernen des SD-Kartenlesers..........................31 Installieren des SD-Kartenlesers..........................32 Speichermodul..................................33 Entfernen des Speichermoduls..........................33 Installieren eines Speichermoduls..........................34 Erweiterungskarte................................35 Entfernen der PCIe-Erweiterungskarte........................35 Einbauen der PCIe-Erweiterungskarte........................36 Optionales VGA-Modul..............................37 Entfernen des optionalen VGA-Moduls........................37 Installieren des optionalen VGA-Moduls........................38 Netzteil....................................
- Seite 5 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..70 Ausführen der ePSA-Diagnose..........................70 Diagnose....................................70 Diagnose-Fehlermeldungen............................72 Systemfehlermeldungen..............................76 5 Wie Sie Hilfe bekommen..........................78 Kontaktaufnahme mit Dell...............................78 Inhaltsverzeichnis...
-
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Sicherheitshinweise müssen strikt befolgt werden. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus. -
Seite 8: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • Prozessoren • DDR4 • USB-Funktionen • HDMI 2.0 Prozessoren OptiPlex 5060-Systeme werden mit Intel Coffee Lake-Chipsatz der 8. Generation und Intel Core-Prozessortechnologie geliefert. ANMERKUNG: Die Taktrate und Leistung variieren abhängig vom Workload und anderen Variablen. -
Seite 9: Speicherfehler
Abbildung 1. Kerbenunterschied Höhere Stärke DDR4-Module sind etwas dicker als DDR3, sodass mehr Signalebenen möglich sind. Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. -
Seite 10: Usb 3.0/Usb 3.1 Gen 1 (Superspeed-Usb)
Tabelle 1. USB-Entwicklung Datenübertragungsrate Kategorie Einführungsjahr USB 3.0/USB 3.1 Gen 1- 5 GBit/s Super-Speed 2010 USB 2.0 480 Mbit/s Hi-Speed 2000 USB 3.1-Anschlüsse 10 Gbit/s Super-Speed 2013 Gen. 2 USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB) Viele Jahre lang war der USB 2.0 in der PC-Welt der Industriestandard für Schnittstellen. Das zeigen die etwa 6 Milliarden verkauften Geräte. -
Seite 11: Anwendungen
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) –... -
Seite 12: Hdmi 2.0
Windows 8/10 verfügt über native Unterstützung für USB 3.1 Gen 1 Controller. Vorhergehende Versionen von Windows benötigen hingegen weiterhin separate Treiber für die USB 3.0 /USB 3.1 Gen 1 Controller. Microsoft gab die Unterstützung von USB 3.1 Gen 1 für Windows 7 bekannt. Nicht im derzeitigen Release, aber in nachfolgenden Service Packs oder Updates. -
Seite 13: Entfernen Und Einbauen Von Komponenten
Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher Nr. 1 • Kleiner spitzer Plastikstift Liste der Schraubengrößen Tabelle 2. OptiPlex 3060 MT Komponente Zur Befestigung von Schraubentyp Menge Image Seitenabdeckung Systemgehäuse Nr. 6,32x8,0 Systemplatine Systemgehäuse... -
Seite 14: Layout Der Tower-Hauptplatine
Layout der Tower-Hauptplatine Komponenten der Tower-Systemplatine. PCIe-X1-Anschluss (Steckplatz 4) PCIe-x1-Anschluss (Steckplatz 3) PCIe-x16-Anschluss (Steckplatz 2) PCIe-X1-Anschluss (Steckplatz 1) Videoanschluss-Header KB/MS/Serieller PS2-Anschluss – Header (KB_MS_SERIAL) Systemlüfteranschluss (FAN_SYS) Gehäuseeingriffschalter (INTRUDER) Prozessorsockel CPU-Netzanschluss (ATX_CPU) CPU-Lüfteranschluss (FAN_CPU) Speicheranschluss (DIMM1~ DIMM2) Anschluss für Kartenlesegerät (Kartenlesegerät) Netzschalteranschluss (PWR_SW) M.2-SSD-Anschluss SATA 0-Anschluss (blau) -
Seite 15: Seitenabdeckung
Seitenabdeckung Entfernen der Seitenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. So entfernen Sie die Abdeckung: Lösen Sie die unverlierbaren Schrauben, mit denen die Abdeckung am Computer befestigt ist [1]. b Schieben Sie die Abdeckung in Richtung Systemrückseite und heben Sie sie vom System ab [2]. Anbringen der Seitenabdeckung So bringen Sie die Seitenabdeckung an: Setzen Sie die Abdeckung auf den Computer und schieben Sie sie, um sie am Gehäuse auszurichten. -
Seite 16: Frontverkleidung
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Frontverkleidung Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Frontverkleidung: Heben Sie die Halterungen an, um die Frontblende vom System zu lösen. -
Seite 17: Installieren Der Frontverkleidung
Installieren der Frontverkleidung So installieren Sie die Frontblende: Positionieren Sie die Blende so, dass sie an der Laschenhalterung mit den Steckplätzen auf dem Systemgehäuse ausgerichtet ist. b Drücken Sie auf die Blende, bis die Laschen einrasten. Entfernen und Einbauen von Komponenten... -
Seite 18: Frontblendenklappe
Installieren Sie die Seitenabdeckung. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Frontblendenklappe Öffnen der Frontblendenklappe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende VORSICHT:... -
Seite 19: Schließen Der Frontblendenklappe
Schließen der Frontblendenklappe Drehen Sie die Frontblendenklappe, um sie zu schließen. Entfernen und Einbauen von Komponenten... -
Seite 20: Festplattenbaugruppe - 3,5 Zoll Und 2,5 Zoll
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenbaugruppe – 3,5 Zoll und 2,5 Zoll Entfernen der Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 21 Entfernen Sie das 3,5-Zoll-Laufwerk aus dem System. Entfernen und Einbauen von Komponenten...
-
Seite 22: Installieren Der
Installieren der Setzen Sie die 3,5-Zoll-Festplatte in das System ein. Entfernen und Einbauen von Komponenten... - Seite 23 Schließen Sie den Schacht [1] und tauschen Sie die vier Schrauben aus [2]. Verbinden Sie das SATA-Kabel und das Stromkabel mit den Anschlüssen auf der Festplatte [3]. Entfernen und Einbauen von Komponenten...
-
Seite 24: Entfernen Der 2,5-Zoll-Festplattenbaugruppe
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der 2,5-Zoll-Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende Öffnen Sie die Frontblendenklappe. -
Seite 25: Entfernen Der 2,5-Zoll-Festplatte Aus Der Laufwerkhalterung
Entfernen der 2,5-Zoll-Festplatte aus der Laufwerkhalterung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende 2,5-Zoll-Festplattenbaugruppe So entfernen Sie das Laufwerk: Ziehen Sie an einer Seite der Laufwerkhalterung, um die Haltestifte auf der Halterung aus den Aussparungen am Festplattenlaufwerk zu lösen [1]. -
Seite 26: Installieren Des 2,5-Zoll-Festplattenlaufwerks In Die Laufwerkhalterung
Installieren des 2,5-Zoll-Festplattenlaufwerks in die Laufwerkhalterung So installieren Sie die Festplatte: Richten Sie die Festplatte an der Seite der Laufwerkhalterung aus und ziehen Sie am anderen Ende der Lasche, um die Stifte auf der Halterung in die Festplatte einzusetzen. b Setzen Sie das Festplattenlaufwerk in die Laufwerkhalterung ein, bis es hörbar einrastet [1]. Setzen Sie das Festplattenlaufwerk in die Laufwerkhalterung ein, bis es hörbar einrastet [2]. -
Seite 27: Optisches Laufwerk
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Optisches Laufwerk Entfernen des optischen Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 28: Installieren Eines Optischen Laufwerks
Installieren eines optischen Laufwerks So installieren Sie das optische Laufwerk: Schließen Sie die Frontblendenklappe. b Setzen Sie das optische Laufwerk in den dafür vorgesehenen Schacht ein, bis es einrastet [1, 2]. Führen Sie die Kabel unter dem Laufwerksgehäuse durch. d Verbinden Sie das Datenkabel des optischen Laufwerks und das Stromkabel mit den Anschlüssen am optischen Laufwerk [3]. Entfernen und Einbauen von Komponenten... -
Seite 29: M.2-Pcie--Ssd-Laufwerk
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe--SSD-Laufwerk Entfernen eines M.2-SSD-Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende Öffnen Sie die Frontblendenklappe. -
Seite 30: Installieren Des M.2-Ssd-Laufwerks
Installieren des M.2-SSD-Laufwerks Setzen Sie die M.2-SSD-Karte in den Anschluss auf der Systemplatine ein [1]. Bringen Sie die Schraube wieder an, mit der die SSD-Karte an der Systemplatine befestigt wird [2]. Entfernen und Einbauen von Komponenten... -
Seite 31: Sd-Kartenlesegerät
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SD-Kartenlesegerät Entfernen des SD-Kartenlesers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 32: Installieren Des Sd-Kartenlesers
Installieren des SD-Kartenlesers So installieren Sie den SD-Kartenleser: Setzen Sie den SD-Kartenleser in den Steckplatz auf der Frontblendenklappe ein [1]. b Bringen Sie die Schrauben wieder an, mit denen der SD-Kartenleser an der Frontblende befestigt ist [2]. Verbinden Sie das Kabel des SD-Kartenlesers mit dem Anschluss auf der Systemplatine [3]. Entfernen und Einbauen von Komponenten... -
Seite 33: Speichermodul
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 34: Installieren Eines Speichermoduls
Installieren eines Speichermoduls So installieren Sie das Speichermodul: Richten Sie die Kerbe am Speichermodul an der Lasche des Speichermodul-Anschlusses aus. b Setzen Sie das Speichermodul in den Speichermodulsockel ein [1]. Drücken Sie auf das Speichermodul, bis die Speichermodul-Haltezungen einrasten [2]. Entfernen und Einbauen von Komponenten... -
Seite 35: Erweiterungskarte
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Erweiterungskarte Entfernen der PCIe-Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 36: Einbauen Der Pcie-Erweiterungskarte
ANMERKUNG: Dieser Schritt gilt nur für den Anschluss mit Kartenrückhalteriegel. In sonstigen Fällen müssen Sie die PCIe-Erweiterungskarte aus dem System heben. Wiederholen Sie die Schritte zum Entfernen jeder weiteren PCIe-Erweiterungskarte. Einbauen der PCIe-Erweiterungskarte So bauen Sie die PCIe-Erweiterungskarte ein: Setzen Sie die PCIe-Erweiterungskarte in den entsprechenden Anschluss auf der Systemplatine ein [1]. b Ziehen Sie den Entriegelungsriegel zum Öffnen zurück [2]. -
Seite 37: Optionales Vga-Modul
d Wiederholen Sie die Schritte zum Installieren jeder weiteren PCIe-Erweiterungskarte. Schließen Sie den Freigabehebel. Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Optionales VGA-Modul Entfernen des optionalen VGA-Moduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... -
Seite 38: Installieren Des Optionalen Vga-Moduls
Installieren des optionalen VGA-Moduls Entfernen Sie die Metallhalterung wie unten gezeigt, setzen Sie einen Schlitzschraubenzieher in die Öffnung der Halterung ein [1], drücken Sie die Halterung, um sie zu lösen [2], und heben Sie die Halterung dann aus dem System heraus. Setzen Sie das VGA-Modul auf der Innenseite des Computers in seinen Steckplatz ein [1] und verbinden Sie das VGA-Kabel mit dem Anschluss auf der Systemplatine [2]. -
Seite 39: Netzteil
Installieren Sie die Systemlüfter. Schließen Sie die . Bauen Sie folgende Komponenten ein: Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 40 So entfernen Sie das Netzteil: Entfernen Sie die drei Schrauben, mit denen das Netzteil am System befestigt ist [1]. b Drücken Sie auf die Freigabelasche [2]. Verschieben Sie das Netzteil und heben Sie es aus dem Computer [3]. Entfernen und Einbauen von Komponenten...
-
Seite 41: Installieren Des Netzteils (Psu)
Installieren des Netzteils (PSU) So installieren Sie das Netzteil: Setzen Sie das Netzteil in den Netzteilschacht und schieben Sie es zur Systemrückseite, bis es einrastet [1] [2]. b Bringen Sie die drei Schrauben zur Befestigung des Netzteils am Computer an [3]. Entfernen und Einbauen von Komponenten... - Seite 42 Verbinden Sie die Netzteilkabel mit den Anschlüssen auf der Systemplatine [1]. d Führen Sie die Netzteilkabel durch die Halteklammern ein [2,3,4,5,6]. Entfernen und Einbauen von Komponenten...
-
Seite 43: Eingriffschalter
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Eingriffschalter Entfernen des Eingriffsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 44: Installieren Des Eingriffsschalters
Installieren des Eingriffsschalters Setzen Sie den Eingriffsschalter in den Steckplatz im System ein [1]. Führen Sie das Kabel des Eingriffsschalters durch die Gummitülle des Lüfters [2]. Verbinden Sie das Kabel des Eingriffsschalters mit dem Anschluss auf der Systemplatine [3]. Entfernen und Einbauen von Komponenten... -
Seite 45: Betriebsschalter
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Betriebsschalter Entfernen des Netzschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 46 Ziehen Sie den Netzschalter aus dem Computer heraus [1]. Entfernen und Einbauen von Komponenten...
-
Seite 47: Einbauen Des Netzschalters
Einbauen des Netzschalters Setzen Sie den Netzschalter in den Steckplatz an der Vorderseite des Computers ein und drücken Sie ihn an, bis er mit einem Klick einrastet. Entfernen und Einbauen von Komponenten... - Seite 48 Öffnen Sie die Frontblendenklappe [1]. Führen Sie das Netzschalterkabel durch die Halteklammer [2, 3]. Richten Sie das Kabel mit den Stiften am Anschluss aus und schließen Sie das Netzschalterkabel an [4]. Entfernen und Einbauen von Komponenten...
-
Seite 49: Lautsprecher
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 50: Einbauen Der Lautsprecher
Einbauen der Lautsprecher Setzen Sie den Lautsprecher in den Steckplatz ein und drücken Sie ihn, bis er einrastet [1, 2]. Schließen Sie das Lautsprecherkabel an den Anschluss an der Systemplatine an [3]. Entfernen und Einbauen von Komponenten... -
Seite 51: Knopfzellenbatterie
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 52: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Halten Sie die Knopfzellenbatterie mit dem positiven Pol (+)-Symbol nach oben und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses [1]. Drücken Sie die Batterie in den Anschluss, bis sie einrastet [2]. Entfernen und Einbauen von Komponenten... -
Seite 53: Kühlkörperlüfter
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörperlüfter Entfernen des Kühlkörperlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 54: Einbauen Des Kühlkörperlüfters
Einbauen des Kühlkörperlüfters Platzieren Sie den Lüfter auf dem Kühlkörper [1]. Ziehen Sie die Schrauben (4) fest, mit denen der Lüfter am Kühlkörper befestigt wird [2]. Verbinden Sie das Kabel der Kühlkörperbaugruppe mit dem Anschluss auf der Systemplatine [3]. Entfernen und Einbauen von Komponenten... -
Seite 55: Kühlkörper
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 56: Einbauen Des Kühlkörpers
ANMERKUNG: Entfernen Sie die Schraube nacheinander (1,2,3,4), und zwar so, wie es auf der Systemplatine abgedruckt ist. b Heben Sie den Kühlkörper aus dem Computer heraus [2]. Einbauen des Kühlkörpers Richten Sie die Schrauben am Kühlkörper an den Halterungen auf der Systemplatine aus und setzen Sie den Kühlkörper auf den Prozessor [1]. -
Seite 57: Prozessor
Setzen Sie den Kühlkörperlüfter wieder ein. Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 58: Installieren Des Prozessors
VORSICHT: Berühren Sie nicht die Kontaktstifte des Prozessorsockels, da sie empfindlich sind und dauerhaft beschädigt werden können. Achten Sie sorgfältig darauf, die Kontaktstifte des Prozessorsockels beim Entfernen des Prozessors aus dem Sockel nicht zu verbiegen. Installieren des Prozessors Setzen Sie den Prozessor so in den Sockel, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind [1]. VORSICHT: Wenden Sie beim Einsetzen des Prozessors keine Kraft an. -
Seite 59: Systemlüfter
Bauen Sie den Kühlkörper ein. Bauen Sie den Kühlkörperlüfter ein. Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemlüfter Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 60 Trennen Sie das Kabel des Eingriffsschalters vom Anschluss auf der Systemplatine [1]. b Lösen Sie das Kabel des Eingriffsschalters aus der Gummitülle des Lüfters [2]. Trennen Sie das Kabel des Systemlüfters vom Anschluss auf der Systemplatine [1]. d Dehnen Sie die Gummidichtungen, die den Lüfter am Gehäuse festhalten, um das Entfernen des Lüfters zu erleichtern [2]. Ziehen Sie den Systemlüfter aus dem Computer [3].
-
Seite 61: Installieren Des Systemlüfters
Installieren des Systemlüfters Setzen Sie die Gummidichtungen in die Öffnungen auf der Rückseite des Computers ein. Halten Sie den Systemlüfter so fest, dass das Kabel zur Unterseite des Computers weist. Richten Sie die Aussparungen des Systemlüfters an den Gummidichtungen am Gehäuse aus. Führen Sie die Gummidichtungen durch die entsprechenden Aussparungen am Systemlüfter [1]. - Seite 62 Führen Sie das Kabel des Eingriffschalters durch die Gummidichtung des Lüfters [2]. Setzen Sie das Kabel in die Systemplatine ein [1]. Entfernen und Einbauen von Komponenten...
-
Seite 63: Systemplatine
Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Eingriffschalter Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 64 Trennen Sie die folgenden Kabel von der Systemplatine: CPU-Leistung [1] b Festplattendaten und Daten des optischen Laufwerks [2] Lautsprecher [3] d Systemleistung [4] SATA [5] So entfernen Sie die Systemplatine: Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist [1]. Entfernen und Einbauen von Komponenten...
- Seite 65 b Schieben und heben Sie die Systemplatine vom Computer weg [1, 2]. Entfernen und Einbauen von Komponenten...
-
Seite 66: Einbauen Der Systemplatine
Einbauen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie auf die Rückseite des Computers aus. Senken Sie die Systemplatine in den Computer ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen in der Rückwand und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Computers ausgerichtet sind [1, 2]. - Seite 67 Bringen Sie die Schrauben zur Befestigung der Systemplatine am Computer wieder an [1]. Entfernen und Einbauen von Komponenten...
- Seite 68 Führen Sie alle Kabel durch die entsprechenden Kabelführungsklammern. Richten Sie die Kabel mit den Stiften auf den Anschlüssen auf der Systemplatine aus und verbinden Sie die folgenden Kabel mit der Systemplatine: SATA [1] b Systemleistung [2] Lautsprecher [3] d Festplattendaten und Daten des optischen Laufwerks [4] CPU-Leistung [5] Entfernen und Einbauen von Komponenten...
- Seite 69 Bauen Sie folgende Komponenten ein: Speichermodul PCIe-SSD-Laufwerke Erweiterungskarten SD-Kartenlesegerät Prozessor Kühlkörper Kühlkörperlüfter Schließen Sie die Frontblendenklappe. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
-
Seite 70: Fehlerbehebung
Die erkannten Elemente sind hier aufgelistet und werden getestet. Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Ausführen eines Diagnosetests auf einem bestimmten Gerät Drücken Sie die Esc-Taste und klicken Sie auf Yes (Ja), um den Diagnosetest zu beenden. - Seite 71 Wenn der Computer den POST hingegen nicht erfüllt, sendet der Computer eine Reihe von LED-Codes während des Systemstarts. Die System-LED ist auf den Betriebsschalter integriert. Die folgende Tabelle zeigt die verschiedenen Anzeigemuster und was diese angeben. Tabelle 3. Power-LED-Zusammenfassung Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen...
-
Seite 72: Diagnose-Fehlermeldungen
Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen Konfiguration in Bearbeitung. Entsprechende MEM-Module erkannt, aber ein Fehler ist aufgetreten. BIOS-Zustand 4 BIOS-Post-Code (altes LED- Muster 0100). Kombinieren Sie die PCI-Gerätekonfiguration bzw. einen entsprechenden Fehler mit der Videosubsystem- Konfiguration bzw. dem entsprechenden Fehler. BIOS für die Beseitigung des 0101- Videocodes. - Seite 73 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
- Seite 74 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
- Seite 75 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
-
Seite 76: Systemfehlermeldungen
Beschreibung wiederherzustellen, indem Sie das System-Setup-Programm aufrufen und das Programm anschließend sofort beenden. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK STOPPED Die Reservebatterie, mit der die Systemkonfigurationseinstellungen unterstützt werden, muss unter Umständen wieder aufgeladen werden. - Seite 77 NOTICE - Hard Drive SELF MONITORING SYSTEM has SMART-Fehler, möglicherweise ein Festplattenfehler. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem.
-
Seite 78: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
