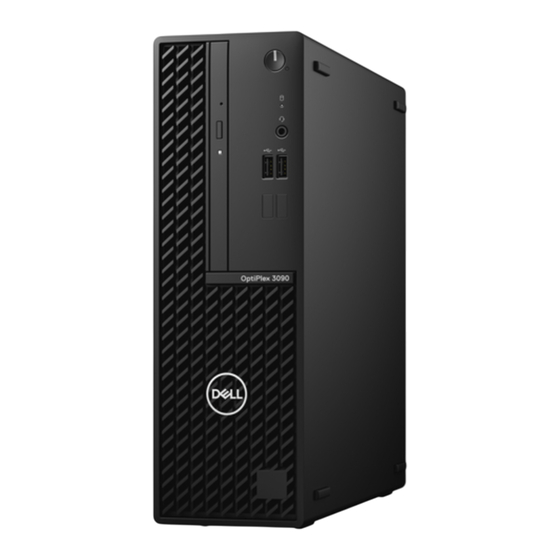

Dell OptiPlex 3090 Small Form Factor Servicehandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 3090 Small Form Factor:
- Einrichtung und technische daten (25 Seiten)
Verwandte Anleitungen für Dell OptiPlex 3090 Small Form Factor
Inhaltszusammenfassung für Dell OptiPlex 3090 Small Form Factor
- Seite 1 OptiPlex 3090 Small Form Factor Servicehandbuch Vorschriftenmodell: D15S Vorschriftentyp: D15S001 Oktober 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 Kapitel 2: Entfernen und Einbauen von Komponenten............... 10 Empfohlene Werkzeuge..............................10 Schraubenliste..................................10 Hauptkomponenten von OptiPlex 3090 Small Form Factor ..................11 Seitenabdeckung..................................12 Entfernen der Seitenabdeckung...........................12 Anbringen der Seitenabdeckung..........................13 Frontverkleidung.................................. - Seite 4 Entfernen der Kühlkörper- und Lüfterbaugruppe......................37 Einbauen der Kühlkörper- und Lüfterbaugruppe....................... 37 Knopfzellenbatterie................................38 Entfernen der Knopfzellenbatterie..........................38 Einsetzen der Knopfzellenbatterie..........................39 Erweiterungskarte................................40 Entfernen der Grafikkarte............................40 Installieren der Grafikkarte............................41 Speichermodule................................... 43 Entfernen der Speichermodule............................ 43 Einsetzen der Speichermodule.............................43 Prozessor....................................44 Entfernen des Prozessors............................
- Seite 5 Kapitel 5: Fehlerbehebung......................82 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............82 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............82 Diagnostics (Diagnose)............................... 82 Wiederherstellen des Betriebssystems..........................85 Ein- und Ausschalten des WLAN............................85 Reststromentladung................................85 Zurücksetzen der Echtzeituhr (RTC)..........................85 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............87 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 7: Sicherheitsvorkehrungen
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 8: Esd-Service-Kit
● Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. -
Seite 9: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 10: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●... -
Seite 11: Hauptkomponenten Von Optiplex 3090 Small Form Factor
Systemplatine 6-32 M2x4 Hauptkomponenten von OptiPlex 3090 Small Form Factor Die folgende Abbildung zeigt die wichtigsten Komponenten von OptiPlex 3090 Small Form Factor . 1. Bildschirmanschluss 2. Anschluss für Gehäuseeingriffschalter 3. CPU-Netzanschluss (ATX_CPU) 4. Anschluss für CPU-Lüfter 5. Steckplätze für Speichermodule (DIMM1, DIMM2) 6. -
Seite 12: Seitenabdeckung
ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. -
Seite 13: Anbringen Der Seitenabdeckung
Schritte 1. Schieben Sie die Verriegelung nach rechts, bis Sie ein Einrasten hören. 2. Schieben Sie die Abdeckung in Richtung der Rückseite des Systems. 3. Heben und schieben Sie die Seitenabdeckung aus dem System. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 14 Schritte 1. Setzen Sie die Seitenabdeckung auf das System und richten Sie die Laschen am Gehäuse aus. 2. Schieben Sie die Seitenabdeckung in Richtung der Vorderseite des Systems, bis der Entriegelungsriegel hörbar einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
-
Seite 15: Frontverkleidung
Frontverkleidung Entfernen der Frontblende Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 16: 2,5-Zoll-Festplattenlaufwerk
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Installationsverfahren bildlich dar. Schritte 1. Richten Sie die vordere Abdeckung an den Steckplätzen am Gehäuse aus und setzen Sie sie in die Steckplätze am Gehäuse ein. 2. -
Seite 17: Entfernen Der Festplattenlaufwerkhalterung
Schritte 1. Trennen Sie das Datenkabel der Festplatte und das Stromkabel von den Anschlüssen an der Festplatte. 2. Drücken Sie die linke Lasche in Richtung der Festplatte, um die Baugruppe aus dem Gehäuse zu lösen. 3. Lösen Sie die Festplattenbaugruppe aus den Laschen auf der rechten Seite und schieben Sie die Festplattenbaugruppe heraus. ANMERKUNG: Notieren Sie sich die Ausrichtung des Festplattenlaufwerks, so dass Sie es korrekt wieder einsetzen können. -
Seite 18: Installieren Der Festplattenhalterung
Schritte 1. Ziehen Sie die beiden Laschen der Festplattenhalterung von der Festplatte weg. 2. Schieben Sie die Festplatte nach rechts, um sie von den Befestigungspunkten auf der Halterung zu lösen, und heben Sie sie aus dem System heraus. Installieren der Festplattenhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 19: Einbauen Der 2,5-Zoll-Festplattenbaugruppe
Schritte 1. Richten Sie die Festplatte an den Einhängepunkten auf der Halterung aus und setzen Sie die Festplatte darauf. 2. Ziehen Sie an den Laschen auf der rechten Seite der Halterung, bis die Festplatte einrastet. Nächste Schritte 1. Installieren Sie die 2,5-Zoll-Festplattenbaugruppe. 2. -
Seite 20: 3,5-Zoll-Festplattenlaufwerk
Schritte 1. Platzieren Sie die Laschen auf der rechten Seite der Festplattenhalterung auf den Halterungen auf dem Gehäuse und drücken Sie die linke Seite der Halterung nach unten, bis sie hörbar einrastet. ANMERKUNG: Verwenden Sie die Pfeile auf der Halterung als Hilfsmittel, um die Laschen am Fach zu identifizieren. 2. -
Seite 21: Entfernen Des 3,5-Zoll-Festplattenlaufwerks
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 3,5-Zoll-Festplattenbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Datenkabel der Festplatte und das Stromkabel von den Anschlüssen an der Festplatte. 2. Drücken Sie die linke Lasche in Richtung der Festplatte, um die Baugruppe aus dem Gehäuse zu lösen. 3. -
Seite 22: Einbauen Des 3,5-Zoll-Festplattenlaufwerks
Schritte 1. Ziehen Sie die beiden Laschen des Festplatten-Caddys von der Festplatte weg. 2. Schieben Sie die Festplatte nach rechts, um sie von den Befestigungspunkten auf dem Caddy zu lösen, und heben Sie sie aus dem System heraus. Einbauen des 3,5-Zoll-Festplattenlaufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 23: Einbauen Der 3,5-Zoll-Festplattenbaugruppe
Schritte 1. Richten Sie die Festplatte an den Einhängepunkten auf dem Caddy aus und setzen Sie die Festplatte darauf. 2. Ziehen Sie an den Laschen auf der rechten Seite der Halterung, bis die Festplatte einrastet. Nächste Schritte 1. Installieren Sie die Frontverkleidung. 2. -
Seite 24: M.2-Ssd-Laufwerk
Schritte 1. Platzieren Sie die Laschen auf der rechten Seite des Festplatten-Caddy auf den Halterungen auf dem Gehäuse und drücken Sie die linke Seite des Caddy nach unten, bis er hörbar einrastet. ANMERKUNG: Verwenden Sie die Pfeile auf dem Caddy als Hilfsmittel, um die Laschen am Fach zu identifizieren. 2. -
Seite 25: Einbauen Des M.2-2230-Pcie-Ssd-Laufwerks
Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 26: Entfernen Des M.2 2280-Pcie-Ssd-Laufwerks
Schritte 1. Richten Sie das Solid-State-Laufwerk mit dem Sockel auf der Systemplatine aus und schieben Sie es hinein. 2. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2-PCIe-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. Installieren Sie die Halterung der Festplatte und des optischen Laufwerks. -
Seite 27: Einbauen Des M.2 2280-Pcie-Ssd-Laufwerks
Schritte 1. Verschieben Sie die Kabel, die von der Kabelführungslasche gehalten werden, sodass Sie auf die Metallhalterung darunter zugreifen können. 2. Entfernen Sie die zwei Schrauben (6x32), mit denen die Metallhalterung befestigt ist, und heben Sie sie vom System ab. 3. - Seite 28 Schritte 1. Richten Sie das Solid-State-Laufwerk mit dem Sockel auf der Systemplatine aus und schieben Sie es hinein. 2. Bringen Sie die Schraube (M2x3) wieder an, mit der das SSD-Laufwerk an der Systemplatine befestigt wird. 3. Verlegen Sie die SATA-Kabel durch die Kabelführungslasche. 4.
-
Seite 29: Optisches Laufwerk
Optisches Laufwerk Entfernen des flachen optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4. Entfernen Sie die Halterung der Festplatte und des optischen Laufwerks. -
Seite 30: Installieren Des Flachen Optischen Laufwerks
Installieren des flachen optischen Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des optischen Laufwerks in Flachbauweise und bietet eine visuelle Darstellung des Installationsverfahrens. -
Seite 31: Festplatte Und Halterung Für Das Optische Laufwerk
Festplatte und Halterung für das optische Laufwerk Entfernen der Halterung des Festplattenlaufwerks und des optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4. -
Seite 32: Installieren Der Halterung Des Festplattenlaufwerks Und Des Optischen Laufwerks
Schritte 1. Entfernen Sie die Strom- und Datenkabel der Festplatte, die durch den Verriegelungsmechanismus verlegt sind. 2. Entfernen Sie die Kabel aus den Kabelführungen an der Halterung. 3. Schieben Sie den Verriegelungsgriff am Verriegelungsmechanismus nach links, um die Halterung zu entriegeln und vom Gehäuse zu lösen. - Seite 33 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Halterung des Festplattenlaufwerks und des optischen Laufwerks und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
-
Seite 34: Wlan-Karte
Schritte 1. Schließen Sie das Netzkabel und das SATA-Kabel an das optische Laufwerk an, während Sie die Halterung umgedreht halten. 2. Halten Sie die Halterung aufrecht und richten Sie die Einhängepunkte auf die am Gehäuse aus. 3. Drücken Sie auf die Halterung, bis die Baugruppe am Gehäuse befestigt ist. 4. -
Seite 35: Einbauen Der Wlan-Karte
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die M2x3-Schraube, mit der die Metallhalterung über der WLAN-Karte an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab. 3. - Seite 36 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.
-
Seite 37: Lüfterbaugruppe
Lüfterbaugruppe Entfernen der Kühlkörper- und Lüfterbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4. Entfernen Sie die 3,5''/2,5''-Festplattenbaugruppe. 5. Entfernen Sie die Halterung der Festplatte und des optischen Laufwerks. -
Seite 38: Knopfzellenbatterie
Schritte 1. Platzieren Sie die Kühlkörper- und Lüfterbaugruppe auf der Hauptplatine. 2. Ziehen Sie die unverlierbaren Schrauben fest, mit denen die Kühlkörper- und Lüfterbaugruppe an der Hauptplatine befestigt wird. 3. Schließen Sie das Lüfterkabel an den Anschluss auf der Systemplatine an. Nächste Schritte 1. -
Seite 39: Einsetzen Der Knopfzellenbatterie
Schritte 1. Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Halterung auf der Systemplatine. 2. Entfernen Sie die Knopfzellenbatterie aus dem System. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 40: Erweiterungskarte
Schritte 1. Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Stellen Sie sicher, dass das "+"-Zeichen nach oben zeigt und die Laschen am unteren Teil des Sockels die Batterie festhalten. 2. Drücken Sie die Batterie vorsichtig in den Sockel, bis sie einrastet. Nächste Schritte 1. -
Seite 41: Installieren Der Grafikkarte
Schritte 1. Ziehen Sie an der Metalllasche, um die Verriegelung der Erweiterungskarte zu öffnen. 2. Ziehen Sie an der Freigabelasche unten auf der Erweiterungskarte. 3. Trennen die Grafikkarte vom Anschluss auf der Hauptplatine und heben Sie sie heraus. Installieren der Grafikkarte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 42 Schritte 1. Richten Sie die Grafikkarte an dem Anschluss auf der Hauptplatine aus. 2. Setzen Sie die Karte in den Steckplatz ein und drücken Sie sie fest nach unten. ANMERKUNG: Stellen Sie den einwandfreien Sitz der Karte sicher. 3. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet. Nächste Schritte 1.
-
Seite 43: Speichermodule
Speichermodule Entfernen der Speichermodule Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die 3,5''/2,5''-Festplattenbaugruppe. 4. Entfernen Sie die Halterung der Festplatte und des optischen Laufwerks. -
Seite 44: Prozessor
Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1. -
Seite 45: Einbauen Des Prozessors
Schritte 1. Drücken Sie den Entriegelungshebel nach unten und schieben Sie ihn vom Prozessor weg, um ihn aus der Sicherungslasche zu lösen. 2. Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an. VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen. - Seite 46 Schritte 1. Richten Sie die Stift-1-Ecke des Prozessors mit der Stift-1-Ecke des Prozessorsockels aus und setzen Sie den Prozessor dann in den Prozessorsockel ein. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe.
-
Seite 47: Netzteil
Netzteil Entfernen der Stromversorgungseinheit Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die 3,5''/2,5''-Festplattenbaugruppe. 4. Entfernen Sie die Halterung der Festplatte und des optischen Laufwerks. - Seite 48 Entfernen und Einbauen von Komponenten...
-
Seite 49: Installieren Der Stromversorgungseinheit
Schritte 1. Entfernen Sie die SATA-Kabel aus der Halteklammer auf der Stützhalterung. 2. Entfernen Sie die drei Schrauben (M6x32) und schieben Sie die Halteklammer aus dem Steckplatz heraus. 3. Führen Sie das Stromversorgungskabel des Netzteils durch die Halteklammern im Gehäuse. 4. - Seite 50 Entfernen und Einbauen von Komponenten...
- Seite 51 Entfernen und Einbauen von Komponenten...
-
Seite 52: Eingriffschalter
Schritte 1. Richten Sie die Stromversorgungseinheit entsprechend aus und setzen Sie sie in den Steckplatz im Gehäuse ein. 2. Schieben Sie die Stromversorgungseinheit in den Steckplatz, bis sie einrastet. 3. Bringen Sie die drei Schrauben (6x32) wieder an, mit denen die Stromversorgungseinheit am Gehäuse befestigt wird. 4. -
Seite 53: Installieren Des Eingriffsschalters
Schritte 1. Trennen Sie das Kabel des Eingriffschalters vom Anschluss auf der Systemplatine. 2. Schieben Sie den Eingriffsschalter aus dem Gehäuse. Installieren des Eingriffsschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 54: Netzschalter
Schritte 1. Setzen Sie den Eingriffsschalter in den Steckplatz ein und schieben Sie den Schalter, um ihn im Steckplatz zu befestigen. 2. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. -
Seite 55: Einbauen Des Netzschalters
Schritte 1. Ziehen Sie das Netzschalter-Kabel vom Anschluss auf der Systemplatine ab. 2. Drücken Sie auf die Freigabelaschen am Netzschalter und schieben Sie das Netzschalterkabel über die Vorderseite aus dem Computer heraus. 3. Ziehen Sie das Netzschalterkabel aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 56: Optionale I/O-Module (Hdmi/Vga/Dp/Seriell)
Schritte 1. Führen Sie das Netzschalterkabel in den Steckplatz an der Vorderseite des Computers ein und drücken Sie oben auf den Netzschalter, bis er mit einem Klicken im Gehäuse einrastet. 2. Richten Sie das Kabel des Netzschalters aus und schließen Sie es an den Anschluss auf der Systemplatine an. Nächste Schritte 1. -
Seite 57: Installieren Optionaler I/O-Module (Hdmi/Vga/Dp/Seriell)
2. Trennen Sie das E/A-Modul vom Anschluss auf der Systemplatine. 3. Entfernen Sie das E/A-Modul aus dem Computer. Installieren optionaler I/O-Module (HDMI/VGA/DP/Seriell) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens. -
Seite 58: Systemplatine
3. Verbinden Sie das E/A-Kabel mit dem Anschluss auf der Systemplatine. 4. Bringen Sie die zwei M3x3-Schrauben wieder an, um das optionale E/A-Modul am System zu befestigen. Nächste Schritte 1. Bauen Sie die Lüfterbaugruppe ein. 2. Installieren Sie die Frontverkleidung. 3. - Seite 59 Entfernen und Einbauen von Komponenten...
- Seite 60 Entfernen und Einbauen von Komponenten...
-
Seite 61: Systemplatine Installieren
Schritte 1. Entfernen Sie die Schraube (6x32), mit der die I/O-Leiste am Gehäuse befestigt ist. 2. Heben Sie die E/A-Leiste vom Gehäuse ab. 3. Trennen Sie das Kabel des Eingriffschalters vom Anschluss auf der Systemplatine. 4. Trennen Sie die Stromkabel der Systemplatine vom Anschluss auf der Systemplatine. 5. - Seite 62 Entfernen und Einbauen von Komponenten...
- Seite 63 Entfernen und Einbauen von Komponenten...
- Seite 64 Schritte 1. Senken Sie die Systemplatine in das System ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Steckplätzen im Gehäuse und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Systems ausgerichtet sind. 2. Bringen Sie die sieben Schrauben (6-32) und die Abstandsschraube (M2x4) wieder an, mit denen die Hauptplatine am Gehäuse befestigt wird.
- Seite 65 2. Bauen Sie die Kühlkörper- und Lüfterbaugruppe ein. 3. Setzen Sie die WLAN-Karte ein. 4. Bauen Sie das SSD-Laufwerk ein. 5. Installieren Sie die Speichermodule. 6. Bauen Sie die 3,5''/2,5''-Festplattenbaugruppe ein. 7. Installieren Sie die Frontverkleidung. 8. Bringen Sie die Seitenabdeckung 9.
-
Seite 66: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads... -
Seite 67: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 68: Einmaliges Startmenü
Tabelle 3. Navigationstasten (fortgesetzt) Tasten Navigation <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet. -
Seite 69: Systeminformationen
Tabelle 4. Allgemein (fortgesetzt) Option Beschreibung UEFI Boot Path Security Mit dieser Option können Sie steuern, ob Benutzer beim Starten eines UEFI-Startpfads aus dem F12-Systemstartmenü aufgefordert werden, ein Administratorpasswort einzugeben. Date/Time Ermöglicht das Einstellen von Datum- und Uhrzeiteinstellungen. Änderungen an Systemdatum und -zeit werden sofort wirksam. -
Seite 70: Bildschirm Optionen
Tabelle 5. Systemkonfiguration (fortgesetzt) Option Beschreibung Hochfahren des Systems eine Erinnerung, dass der Staubfilter gereinigt und ausgetauscht werden muss. Die Option Disabled ist standardmäßig ausgewählt. ● Deaktiviert ● 15 Tage ● 30 Tage ● 60 Tage ● 90 Tage ● 120 Tage ●... -
Seite 71: Optionen Für „Secure Boot" (Sicherer Start)
Tabelle 7. Security (Sicherheit) (fortgesetzt) Option Beschreibung UEFI Capsule Firmware Updates Diese Option steuert, ob das System BIOS-Aktualisierungen über UEFI Capsule- Aktualisierungspakete zulässt. Dies ist die Standardoption. Ein Deaktivieren dieser Option blockiert BIOS-Aktualisierungen über Dienste wie Microsoft Windows Update und Linux Vendor Firmware Service (LVFS). -
Seite 72: Intel Software Guard Extensions-Optionen
Tabelle 8. Sicherer Start (fortgesetzt) Option Beschreibung Diese Option ist standardmäßig nicht ausgewählt. Secure Boot Mode Ermöglicht Ihnen, das Verhaltens der sicheren Starts zu ändern, um eine Evaluierung oder Durchsetzung von UEFI-Treibersignaturen zu ermöglichen. ● Bereitgestellter Mode (Standardeinstellung) ● Audit-Modus Expert Key Management Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im benutzerdefinierten Modus befindet. -
Seite 73: Performance (Leistung)
Performance (Leistung) Tabelle 10. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores. ● All (Alle) – Standardeinstellung ● 1 ●... -
Seite 74: Post-Funktionsweise
Tabelle 11. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung Deep Sleep Control Ermöglicht die Festlegung der Steuerung, wenn Deep Sleep aktiviert ist. ● Deaktiviert ● Enabled in S5 only (Nur in S5 aktiviert) ● Enabled in S4 and S5 (Nur in S5 und S4 aktiviert) Diese Option ist standardmäßig auf „Enabled in S4 and S5“... -
Seite 75: Verwaltungsfunktionen
Tabelle 12. POST-Funktionsweise (fortgesetzt) Option Beschreibung Warnings and Errors Diese Option bewirkt, dass der Startvorgang nur angehalten wird, wenn Warnungen oder Fehler erkannt werden. Wählen Sie eine der folgenden Optionen: ● Prompt on Warnings and Errors (Eingabeaufforderung bei Warnungen und Fehlern) – Standardeinstellung ●... -
Seite 76: Wireless-Optionen
Wireless-Optionen Tabelle 14. Wireless Option Beschreibung Wireless Device Enable Ermöglicht die Aktivierung oder Deaktivierung der internen Funkgeräte. Die Optionen sind: ● WLAN/WiGig ● Bluetooth Alle Optionen sind standardmäßig aktiviert. Maintenance (Wartung) Tabelle 15. Maintenance (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. -
Seite 77: Erweiterte Konfiguration
System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im folgenden Wissensdatenbank-Artikel: https://www.dell.com/support/article/sln153694 Schritte 1. Rufen Sie die Website www.dell.com/support... -
Seite 78: Aktualisieren Des Bios In Linux Und Ubuntu
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 79: System- Und Setup-Kennwort
Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. Wenn die Option aufgeführt ist, unterstützt das BIOS diese BIOS-Aktualisierungsoption. -
Seite 80: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. BIOS-Setup... - Seite 81 ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. BIOS-Setup...
-
Seite 82: Kapitel 5: Fehlerbehebung
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●... - Seite 83 Tabelle 19. Übersicht der LED-Betriebsanzeigen Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen Off (Aus) Off (Aus) S4, S5 ● Ruhemodus oder Suspend to Disk (S4) ● Strom ist aus (S5). Off (Aus) Blinkend S1, S3 Das System weist einen niedrigen Energiestatus auf, entweder S1 oder S3.
- Seite 84 Tabelle 21. Zustände unter Host-BIOS-Steuerung Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen BIOS-Zustand 1 BIOS-POST-Code (Altes LED- Muster 0001) BIOS beschädigt. BIOS-Zustand 2 BIOS-POST-Code (Altes LED-Muster 0010) CPU- Konfigurations- oder CPU- Fehler. BIOS-Zustand 3 BIOS-POST-Code (Altes LED-Muster 0011) Arbeitsspeicherkonfiguration wird durchgeführt. Entsprechende Arbeitsspeichermodule erkannt, aber es ist ein Fehler...
-
Seite 85: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. - Seite 86 ANMERKUNG: Wenn der Netzstromanschluss des Systems während des Vorgangs unterbrochen oder der Netzschalter länger als 40 Sekunden gedrückt gehalten wird, kommt es zum Abbruch der RTC-Zurücksetzung. Die RTC-Zurücksetzung führt dazu, dass BIOS auf die Standardeinstellungen zurückgesetzt wird, die Bereitstellung von Intel vPro aufgehoben wird sowie Datum und Uhrzeit des Systems zurückgesetzt werden.
-
Seite 87: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
