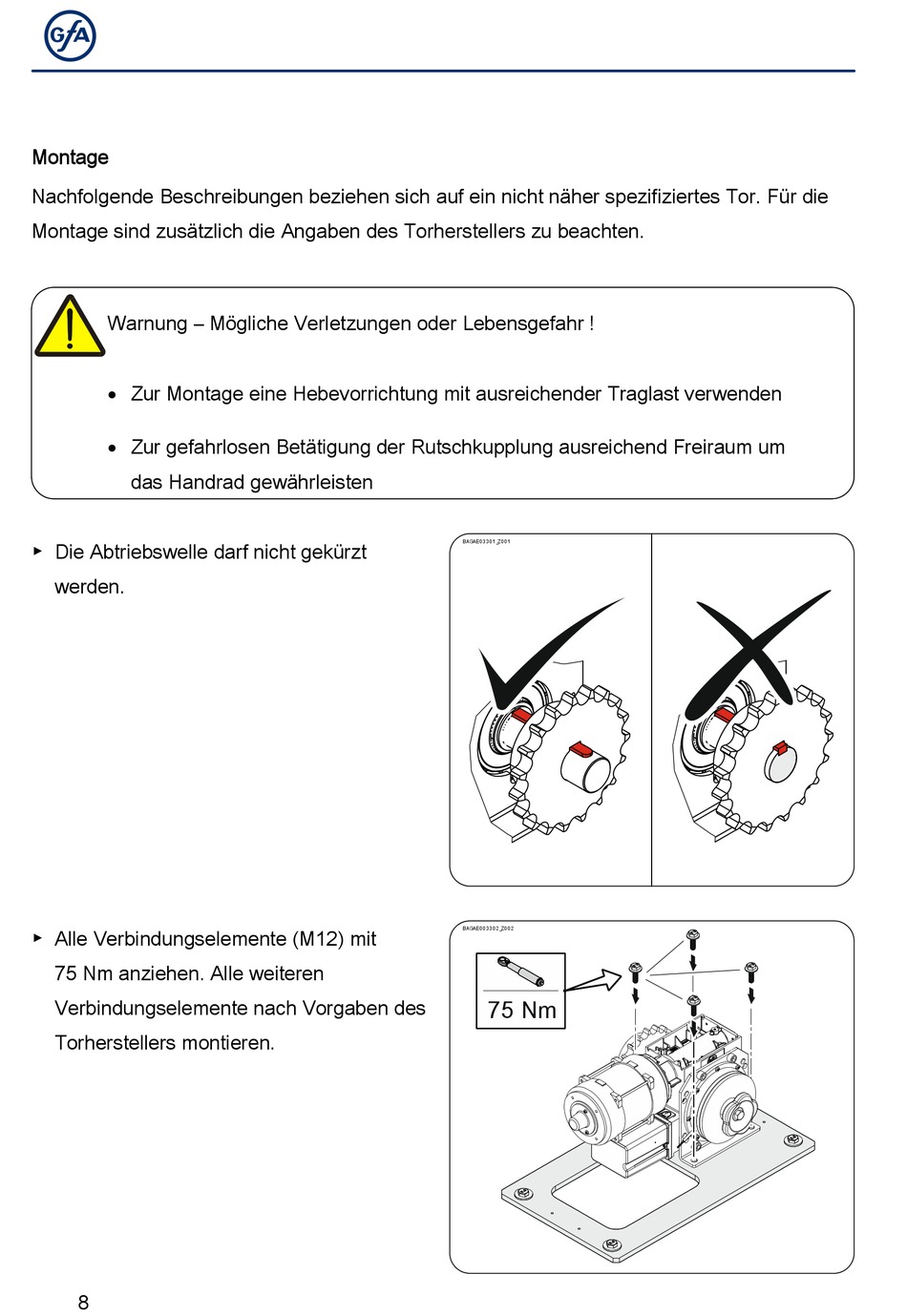

Montage
Nachfolgende Beschreibungen beziehen sich auf ein nicht näher spezifiziertes Tor. Für die
Montage sind zusätzlich die Angaben des Torherstellers zu beachten.
Warnung – Mögliche Verletzungen oder Lebensgefahr !
Zur Montage eine Hebevorrichtung mit ausreichender Traglast verwenden
Zur gefahrlosen Betätigung der Rutschkupplung ausreichend Freiraum um
das Handrad gewährleisten
▶ Die Abtriebswelle darf nicht gekürzt
werden.
▶ Alle Verbindungselemente (M12) mit
75 Nm anziehen. Alle weiteren
Verbindungselemente nach Vorgaben des
Torherstellers montieren.
8
BAGAE0 3 3 0 1 _Z0 0 1
BAGAE0 0 3 3 0 2 _Z0 0 2
75 Nm
