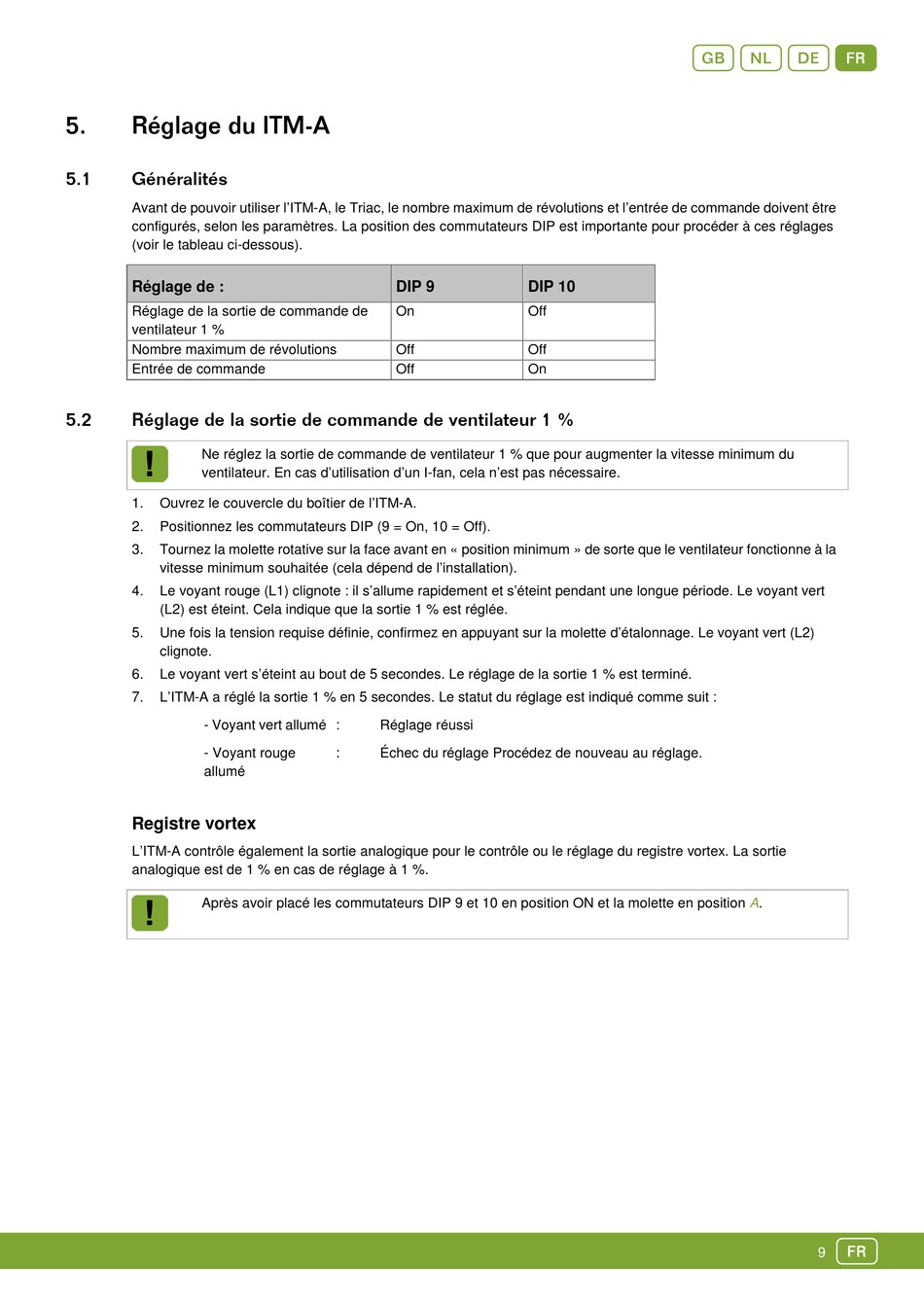

5.
Réglage du ITM-A
5.1
Généralités
Avant de pouvoir utiliser l'ITM-A, le Triac, le nombre maximum de révolutions et l'entrée de commande doivent être
configurés, selon les paramètres. La position des commutateurs DIP est importante pour procéder à ces réglages
(voir le tableau ci-dessous).
Réglage de :
Réglage de la sortie de commande de
ventilateur 1 %
Nombre maximum de révolutions
Entrée de commande
5.2
Réglage de la sortie de commande de ventilateur 1 %
Ne réglez la sortie de commande de ventilateur 1 % que pour augmenter la vitesse minimum du
ventilateur. En cas d'utilisation d'un I-fan, cela n'est pas nécessaire.
1.
Ouvrez le couvercle du boîtier de l'ITM-A.
2.
Positionnez les commutateurs DIP (9 = On, 10 = Off).
3.
Tournez la molette rotative sur la face avant en « position minimum » de sorte que le ventilateur fonctionne à la
vitesse minimum souhaitée (cela dépend de l'installation).
4.
Le voyant rouge (L1) clignote : il s'allume rapidement et s'éteint pendant une longue période. Le voyant vert
(L2) est éteint. Cela indique que la sortie 1 % est réglée.
5.
Une fois la tension requise définie, confirmez en appuyant sur la molette d'étalonnage. Le voyant vert (L2)
clignote.
6.
Le voyant vert s'éteint au bout de 5 secondes. Le réglage de la sortie 1 % est terminé.
7.
L'ITM-A a réglé la sortie 1 % en 5 secondes. Le statut du réglage est indiqué comme suit :
- Voyant vert allumé :
- Voyant rouge
allumé
Registre vortex
L'ITM-A contrôle également la sortie analogique pour le contrôle ou le réglage du registre vortex. La sortie
analogique est de 1 % en cas de réglage à 1 %.
Après avoir placé les commutateurs DIP 9 et 10 en position ON et la molette en position A.
DIP 9
On
Off
Off
Réglage réussi
:
Échec du réglage Procédez de nouveau au réglage.
gndF
DIP 10
Off
Off
On
f
9
