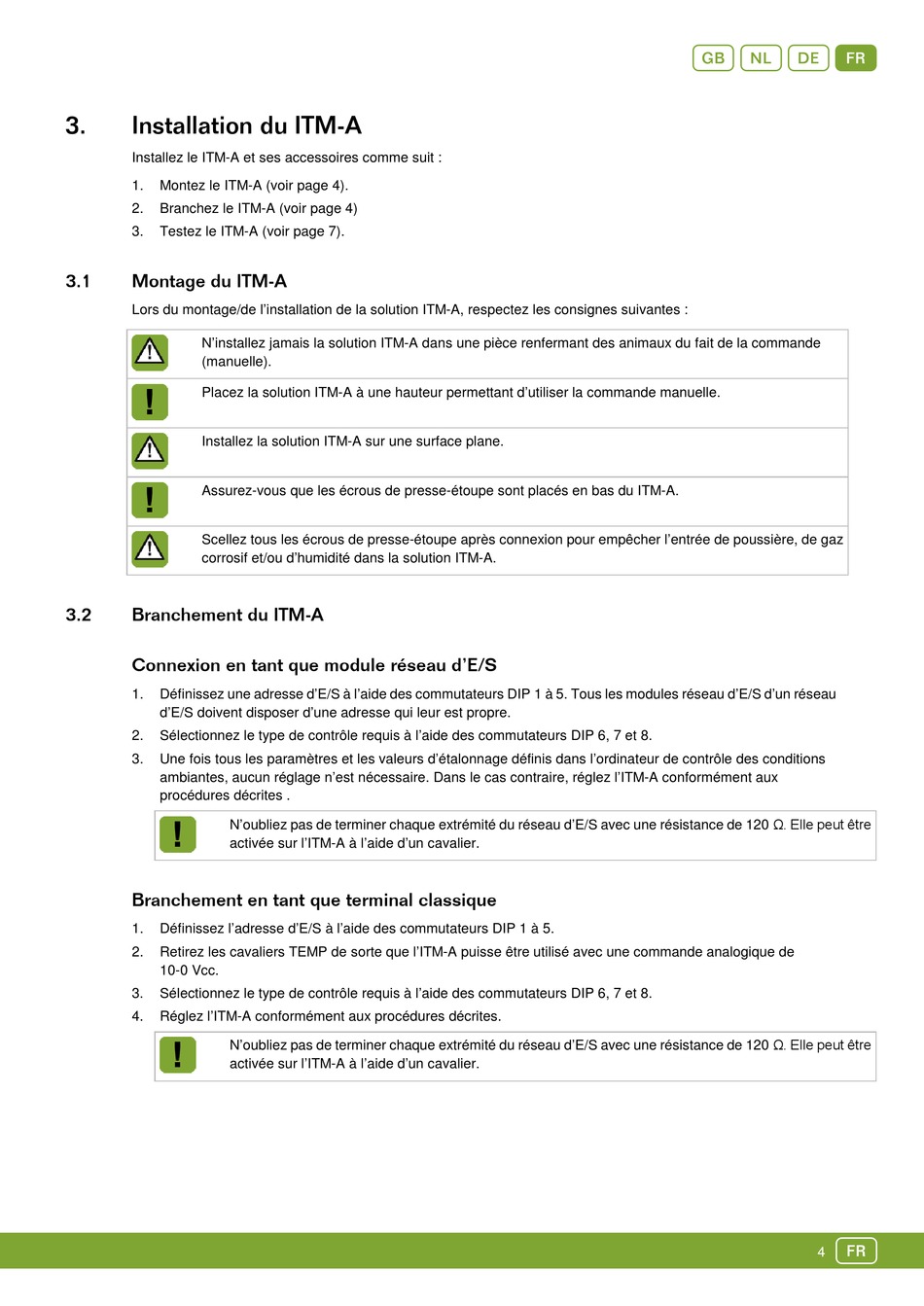

3.
Installation du ITM-A
Installez le ITM-A et ses accessoires comme suit :
1.
Montez le ITM-A (voir page 4).
2.
Branchez le ITM-A (voir page 4)
3.
Testez le ITM-A (voir page 7).
3.1
Montage du ITM-A
Lors du montage/de l'installation de la solution ITM-A, respectez les consignes suivantes :
N'installez jamais la solution ITM-A dans une pièce renfermant des animaux du fait de la commande
(manuelle).
Placez la solution ITM-A à une hauteur permettant d'utiliser la commande manuelle.
Installez la solution ITM-A sur une surface plane.
Assurez-vous que les écrous de presse-étoupe sont placés en bas du ITM-A.
Scellez tous les écrous de presse-étoupe après connexion pour empêcher l'entrée de poussière, de gaz
corrosif et/ou d'humidité dans la solution ITM-A.
3.2
Branchement du ITM-A
Connexion en tant que module réseau d'E/S
1.
Définissez une adresse d'E/S à l'aide des commutateurs DIP 1 à 5. Tous les modules réseau d'E/S d'un réseau
d'E/S doivent disposer d'une adresse qui leur est propre.
2.
Sélectionnez le type de contrôle requis à l'aide des commutateurs DIP 6, 7 et 8.
3.
Une fois tous les paramètres et les valeurs d'étalonnage définis dans l'ordinateur de contrôle des conditions
ambiantes, aucun réglage n'est nécessaire. Dans le cas contraire, réglez l'ITM-A conformément aux
procédures décrites .
N'oubliez pas de terminer chaque extrémité du réseau d'E/S avec une résistance de 120 Ω. Elle peut être
activée sur l'ITM-A à l'aide d'un cavalier.
Branchement en tant que terminal classique
1.
Définissez l'adresse d'E/S à l'aide des commutateurs DIP 1 à 5.
2.
Retirez les cavaliers TEMP de sorte que l'ITM-A puisse être utilisé avec une commande analogique de
10-0 Vcc.
3.
Sélectionnez le type de contrôle requis à l'aide des commutateurs DIP 6, 7 et 8.
4.
Réglez l'ITM-A conformément aux procédures décrites.
N'oubliez pas de terminer chaque extrémité du réseau d'E/S avec une résistance de 120 Ω. Elle peut être
activée sur l'ITM-A à l'aide d'un cavalier.
