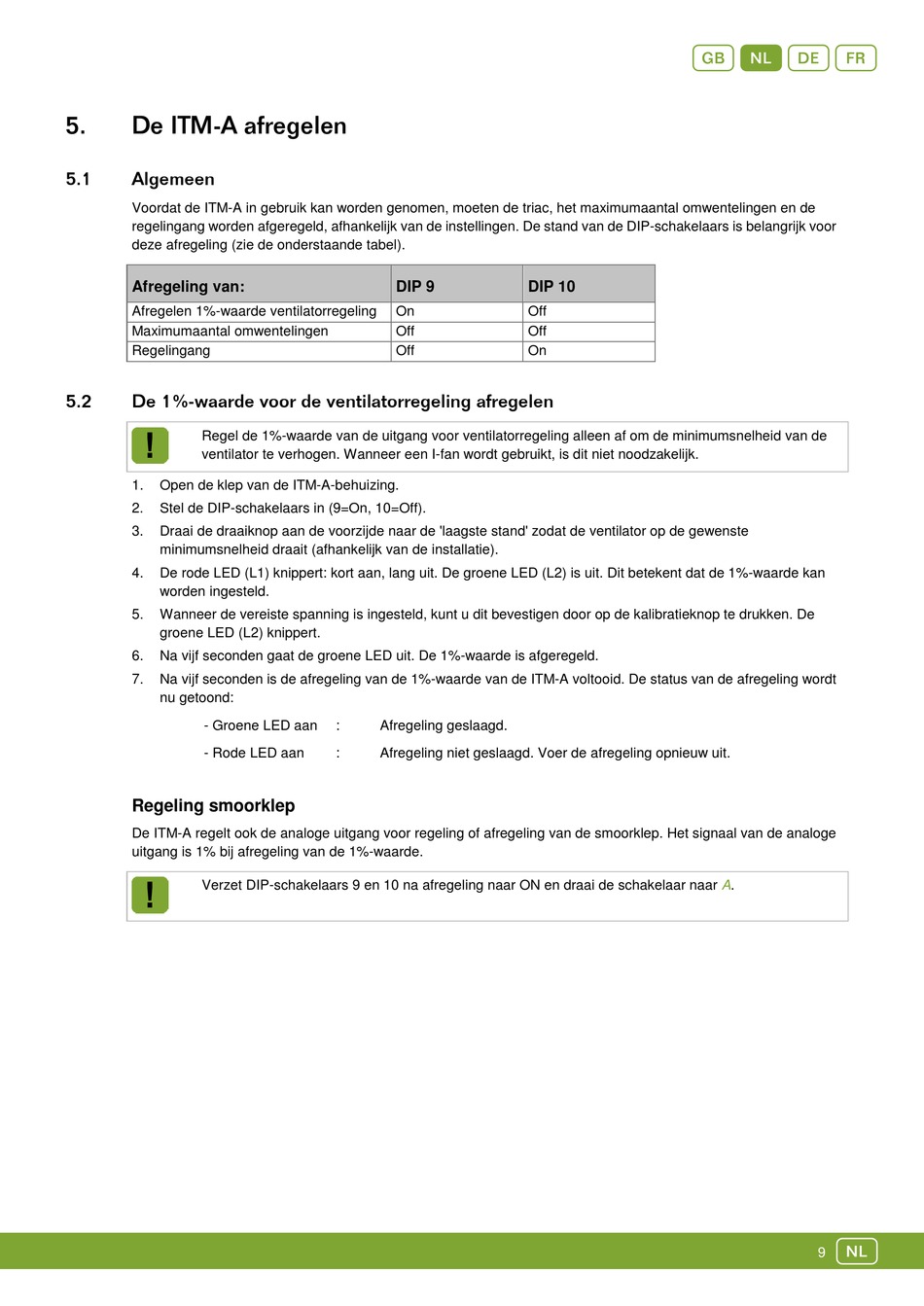

5.
De ITM-A afregelen
5.1
Algemeen
Voordat de ITM-A in gebruik kan worden genomen, moeten de triac, het maximumaantal omwentelingen en de
regelingang worden afgeregeld, afhankelijk van de instellingen. De stand van de DIP-schakelaars is belangrijk voor
deze afregeling (zie de onderstaande tabel).
Afregeling van:
Afregelen 1%-waarde ventilatorregeling
Maximumaantal omwentelingen
Regelingang
5.2
De 1%-waarde voor de ventilatorregeling afregelen
Regel de 1%-waarde van de uitgang voor ventilatorregeling alleen af om de minimumsnelheid van de
ventilator te verhogen. Wanneer een I-fan wordt gebruikt, is dit niet noodzakelijk.
1.
Open de klep van de ITM-A-behuizing.
2.
Stel de DIP-schakelaars in (9=On, 10=Off).
3.
Draai de draaiknop aan de voorzijde naar de 'laagste stand' zodat de ventilator op de gewenste
minimumsnelheid draait (afhankelijk van de installatie).
4.
De rode LED (L1) knippert: kort aan, lang uit. De groene LED (L2) is uit. Dit betekent dat de 1%-waarde kan
worden ingesteld.
5.
Wanneer de vereiste spanning is ingesteld, kunt u dit bevestigen door op de kalibratieknop te drukken. De
groene LED (L2) knippert.
6.
Na vijf seconden gaat de groene LED uit. De 1%-waarde is afgeregeld.
7.
Na vijf seconden is de afregeling van de 1%-waarde van de ITM-A voltooid. De status van de afregeling wordt
nu getoond:
- Groene LED aan
- Rode LED aan
Regeling smoorklep
De ITM-A regelt ook de analoge uitgang voor regeling of afregeling van de smoorklep. Het signaal van de analoge
uitgang is 1% bij afregeling van de 1%-waarde.
Verzet DIP-schakelaars 9 en 10 na afregeling naar ON en draai de schakelaar naar A.
DIP 9
On
Off
Off
:
Afregeling geslaagd.
:
Afregeling niet geslaagd. Voer de afregeling opnieuw uit.
gNdf
DIP 10
Off
Off
On
n
9
