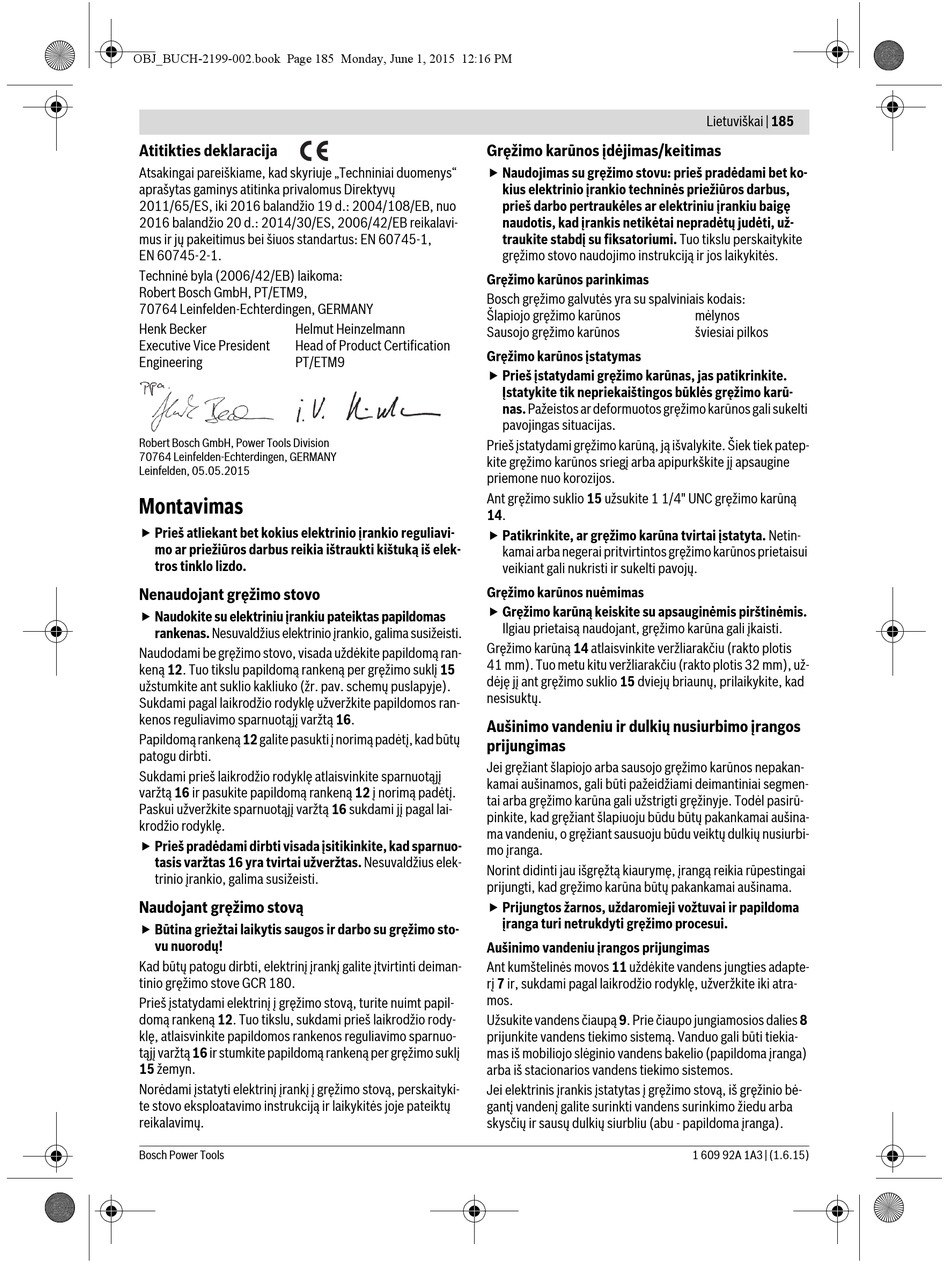

Atitikties deklaracija
Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys"
aprašytas gaminys atitinka privalomus Direktyvų
2011/65/ES, iki 2016 balandžio 19 d.: 2004/108/EB, nuo
2016 balandžio 20 d.: 2014/30/ES, 2006/42/EB reikalavi-
mus ir jų pakeitimus bei šiuos standartus: EN 60745-1,
EN 60745-2-1.
Techninė byla (2006/42/EB) laikoma:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 05.05.2015

Montavimas

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.
Nenaudojant gręžimo stovo
 Naudokite su elektriniu įrankiu pateiktas papildomas
rankenas. Nesuvaldžius elektrinio įrankio, galima susižeisti.
Naudodami be gręžimo stovo, visada uždėkite papildomą ran-
keną 12. Tuo tikslu papildomą rankeną per gręžimo suklį 15
užstumkite ant suklio kakliuko (žr. pav. schemų puslapyje).
Sukdami pagal laikrodžio rodyklę užveržkite papildomos ran-
kenos reguliavimo sparnuotąjį varžtą 16.
Papildomą rankeną 12 galite pasukti į norimą padėtį, kad būtų
patogu dirbti.
Sukdami prieš laikrodžio rodyklę atlaisvinkite sparnuotąjį
varžtą 16 ir pasukite papildomą rankeną 12 į norimą padėtį.
Paskui užveržkite sparnuotąjį varžtą 16 sukdami jį pagal lai-
krodžio rodyklę.
 Prieš pradėdami dirbti visada įsitikinkite, kad sparnuo-
tasis varžtas 16 yra tvirtai užveržtas. Nesuvaldžius elek-
trinio įrankio, galima susižeisti.
Naudojant gręžimo stovą
 Būtina griežtai laikytis saugos ir darbo su gręžimo sto-
vu nuorodų!
Kad būtų patogu dirbti, elektrinį įrankį galite įtvirtinti deiman-
tinio gręžimo stove GCR 180.
Prieš įstatydami elektrinį į gręžimo stovą, turite nuimt papil-
domą rankeną 12. Tuo tikslu, sukdami prieš laikrodžio rody-
klę, atlaisvinkite papildomos rankenos reguliavimo sparnuo-
tąjį varžtą 16 ir stumkite papildomą rankeną per gręžimo suklį
15 žemyn.
Norėdami įstatyti elektrinį įrankį į gręžimo stovą, perskaityki-
te stovo eksploatavimo instrukciją ir laikykitės joje pateiktų
reikalavimų.
Bosch Power Tools
Gręžimo karūnos įdėjimas/keitimas
 Naudojimas su gręžimo stovu: prieš pradėdami bet ko-
kius elektrinio įrankio techninės priežiūros darbus,
prieš darbo pertraukėles ar elektriniu įrankiu baigę
naudotis, kad įrankis netikėtai nepradėtų judėti, už-
traukite stabdį su fiksatoriumi. Tuo tikslu perskaitykite
gręžimo stovo naudojimo instrukciją ir jos laikykitės.
Gręžimo karūnos parinkimas
Bosch gręžimo galvutės yra su spalviniais kodais:
Šlapiojo gręžimo karūnos
Sausojo gręžimo karūnos
Gręžimo karūnos įstatymas
 Prieš įstatydami gręžimo karūnas, jas patikrinkite.
Įstatykite tik nepriekaištingos būklės gręžimo karū-
nas. Pažeistos ar deformuotos gręžimo karūnos gali sukelti
pavojingas situacijas.
Prieš įstatydami gręžimo karūną, ją išvalykite. Šiek tiek patep-
kite gręžimo karūnos sriegį arba apipurkškite jį apsaugine
priemone nuo korozijos.
Ant gręžimo suklio 15 užsukite 1 1/4" UNC gręžimo karūną
14.
 Patikrinkite, ar gręžimo karūna tvirtai įstatyta. Netin-
kamai arba negerai pritvirtintos gręžimo karūnos prietaisui
veikiant gali nukristi ir sukelti pavojų.
Gręžimo karūnos nuėmimas
 Gręžimo karūną keiskite su apsauginėmis pirštinėmis.
Ilgiau prietaisą naudojant, gręžimo karūna gali įkaisti.
Gręžimo karūną 14 atlaisvinkite veržliarakčiu (rakto plotis
41 mm). Tuo metu kitu veržliarakčiu (rakto plotis 32 mm), už-
dėję jį ant gręžimo suklio 15 dviejų briaunų, prilaikykite, kad
nesisuktų.
Aušinimo vandeniu ir dulkių nusiurbimo įrangos
prijungimas
Jei gręžiant šlapiojo arba sausojo gręžimo karūnos nepakan-
kamai aušinamos, gali būti pažeidžiami deimantiniai segmen-
tai arba gręžimo karūna gali užstrigti gręžinyje. Todėl pasirū-
pinkite, kad gręžiant šlapiuoju būdu būtų pakankamai aušina-
ma vandeniu, o gręžiant sausuoju būdu veiktų dulkių nusiurbi-
mo įranga.
Norint didinti jau išgręžtą kiaurymę, įrangą reikia rūpestingai
prijungti, kad gręžimo karūna būtų pakankamai aušinama.
 Prijungtos žarnos, uždaromieji vožtuvai ir papildoma
įranga turi netrukdyti gręžimo procesui.
Aušinimo vandeniu įrangos prijungimas
Ant kumštelinės movos 11 uždėkite vandens jungties adapte-
rį 7 ir, sukdami pagal laikrodžio rodyklę, užveržkite iki atra-
mos.
Užsukite vandens čiaupą 9. Prie čiaupo jungiamosios dalies 8
prijunkite vandens tiekimo sistemą. Vanduo gali būti tiekia-
mas iš mobiliojo slėginio vandens bakelio (papildoma įranga)
arba iš stacionarios vandens tiekimo sistemos.
Jei elektrinis įrankis įstatytas į gręžimo stovą, iš gręžinio bė-
gantį vandenį galite surinkti vandens surinkimo žiedu arba
skysčių ir sausų dulkių siurbliu (abu - papildoma įranga).
Lietuviškai | 185
mėlynos
šviesiai pilkos
