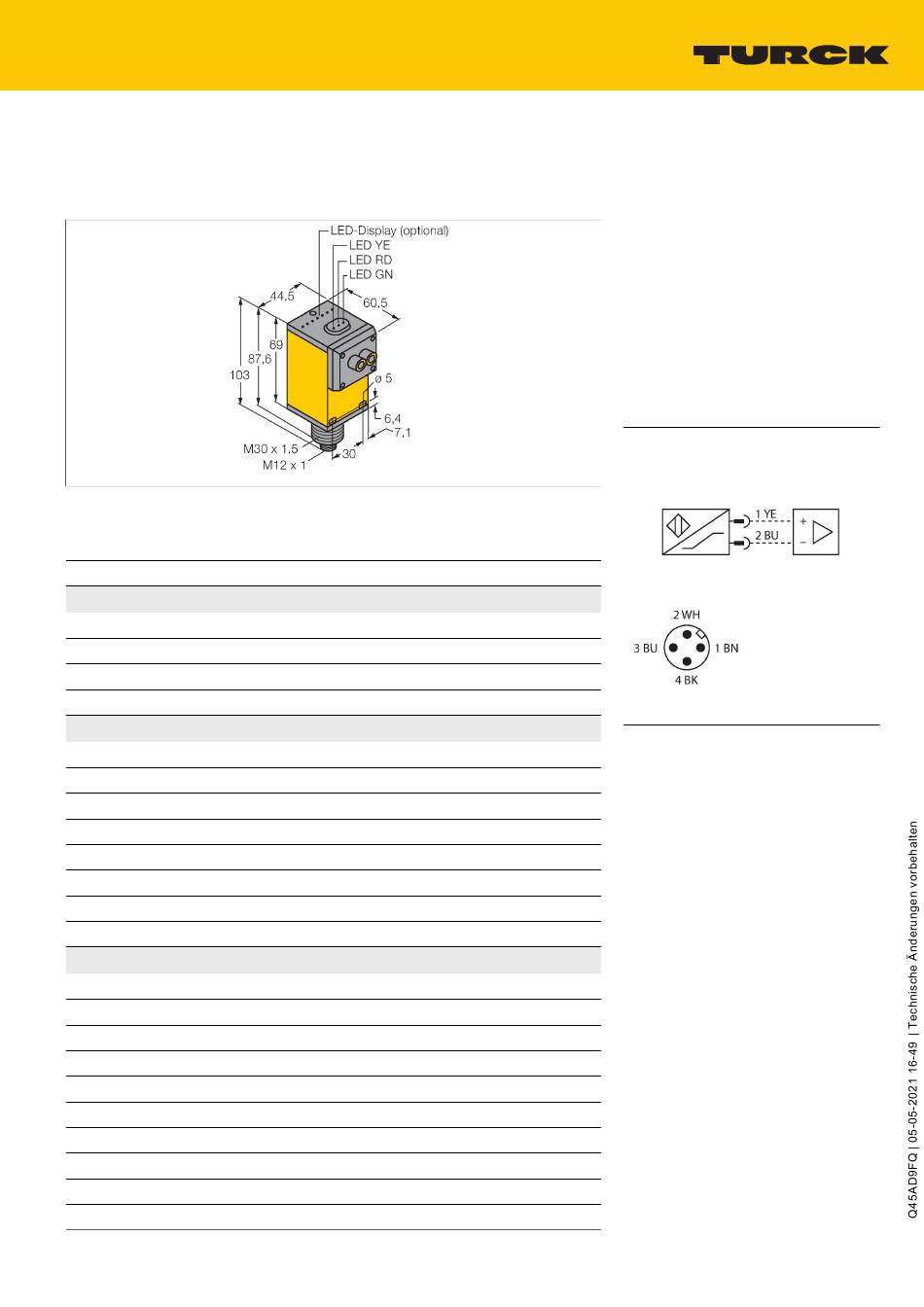

turck Q45AD9FQ Betriebsanleitung

Q45AD9FQ
Opto-Sensor – Lichtleiter-Sensor für Glaslichtleiter
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Lichtleiterart
Lichtart
Wellenlänge
Elektrische Daten
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Leerlaufstrom
Ausgangsfunktion
Schaltfrequenz
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Umgebungstemperatur
Relative Luftfeuchtigkeit
Schutzart
Besondere Merkmale
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
Q45AD9FQ
3037631
Lichtleiter-Sensor für Glaslichtleiter
Glas
IR
880 nm
nom. 8.2 VDC
≤ 1 mA
≥ 2.1 mA
≤ 2.1 mA
hellschaltend, NAMUR
≤ 100 Hz
< 5 ms
Potentiometer
Quader, Q45
60.5 x 44.5 x 102.6 mm
Kunststoff, Thermoplastischer Kunststoff
Kunststoff, Acryl
Steckverbinder, M12 x 1, PVC
4
-40...+70 °C
0...90 %
IP67
Wash down
Merkmale
■
Stecker, M12 x 1
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Betriebsspannung: 5...15 VDC
■
NAMUR-Ausgang: dunkel <= 1.2 mA ; hell
>= 2.1 mA
■
gemäß EN 60947‐5‐6 (NAMUR)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Bei beengten Einbaubedingungen oder bei
hohen Temperaturen, sind oft Glas‐ oder
Kunststoff‐Lichtwellenleiter die optimale
Lösung. Lichtwellenleiter leiten das Licht
vom Sensor zu einem entfernten Objekt.
Mit Einzel‐Lichtwellenleitern lassen sich
Einweglichtschranken erzeugen, mit Gabel‐
Lichtwellenleitern Reflexionslichtschranken
oder ‐taster.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
