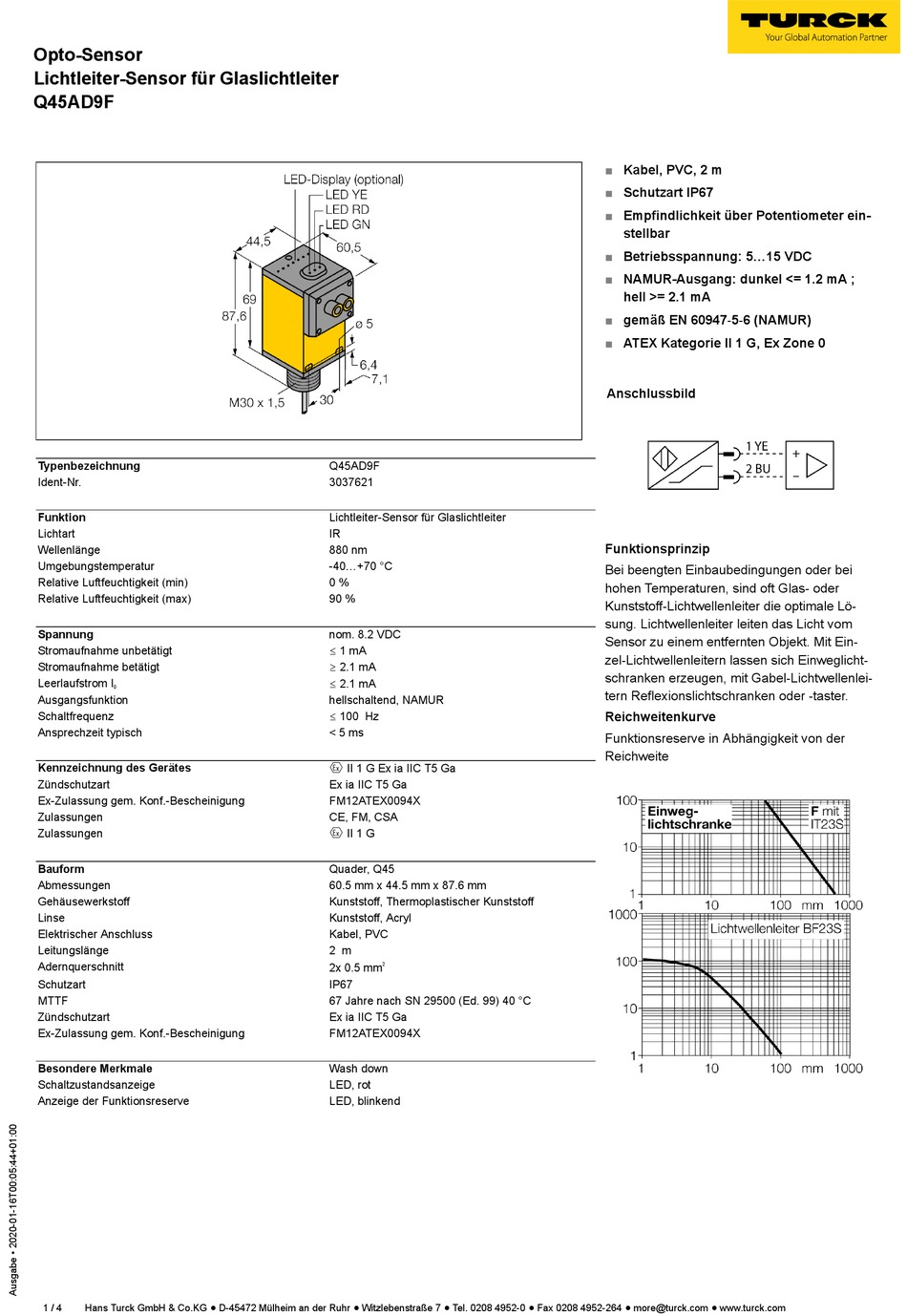

turck Q45AD9F Betriebsanleitung

Opto-Sensor
Lichtleiter-Sensor für Glaslichtleiter
Q45AD9F
Typenbezeichnung
Ident-Nr.
Funktion
Lichtart
Wellenlänge
Umgebungstemperatur
Relative Luftfeuchtigkeit (min)
Relative Luftfeuchtigkeit (max)
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Leerlaufstrom I
0
Ausgangsfunktion
Schaltfrequenz
Ansprechzeit typisch
Kennzeichnung des Gerätes
Zündschutzart
Ex-Zulassung gem. Konf.-Bescheinigung
Zulassungen
Zulassungen
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Leitungslänge
Adernquerschnitt
Schutzart
MTTF
Zündschutzart
Ex-Zulassung gem. Konf.-Bescheinigung
Besondere Merkmale
Schaltzustandsanzeige
Anzeige der Funktionsreserve
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
Q45AD9F
3037621
Lichtleiter-Sensor für Glaslichtleiter
IR
880 nm
-40...+70 °C
0 %
90 %
nom. 8.2 VDC
ð 1 mA
ï 2.1 mA
ð 2.1 mA
hellschaltend, NAMUR
ð 100 Hz
< 5 ms
É II 1 G Ex ia IIC T5 Ga
Ex ia IIC T5 Ga
FM12ATEX0094X
CE, FM, CSA
É II 1 G
Quader, Q45
60.5 mm x 44.5 mm x 87.6 mm
Kunststoff, Thermoplastischer Kunststoff
Kunststoff, Acryl
Kabel, PVC
2 m
2x 0.5 mm
2
IP67
67 Jahre nach SN 29500 (Ed. 99) 40 °C
Ex ia IIC T5 Ga
FM12ATEX0094X
Wash down
LED, rot
LED, blinkend
■ Kabel, PVC, 2 m
■ Schutzart IP67
■ Empfindlichkeit über Potentiometer ein-
stellbar
■ Betriebsspannung: 5...15 VDC
■ NAMUR-Ausgang: dunkel <= 1.2 mA ;
hell >= 2.1 mA
■ gemäß EN 60947-5-6 (NAMUR)
■ ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Bei beengten Einbaubedingungen oder bei
hohen Temperaturen, sind oft Glas- oder
Kunststoff-Lichtwellenleiter die optimale Lö-
sung. Lichtwellenleiter leiten das Licht vom
Sensor zu einem entfernten Objekt. Mit Ein-
zel-Lichtwellenleitern lassen sich Einweglicht-
schranken erzeugen, mit Gabel-Lichtwellenlei-
tern Reflexionslichtschranken oder -taster.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
