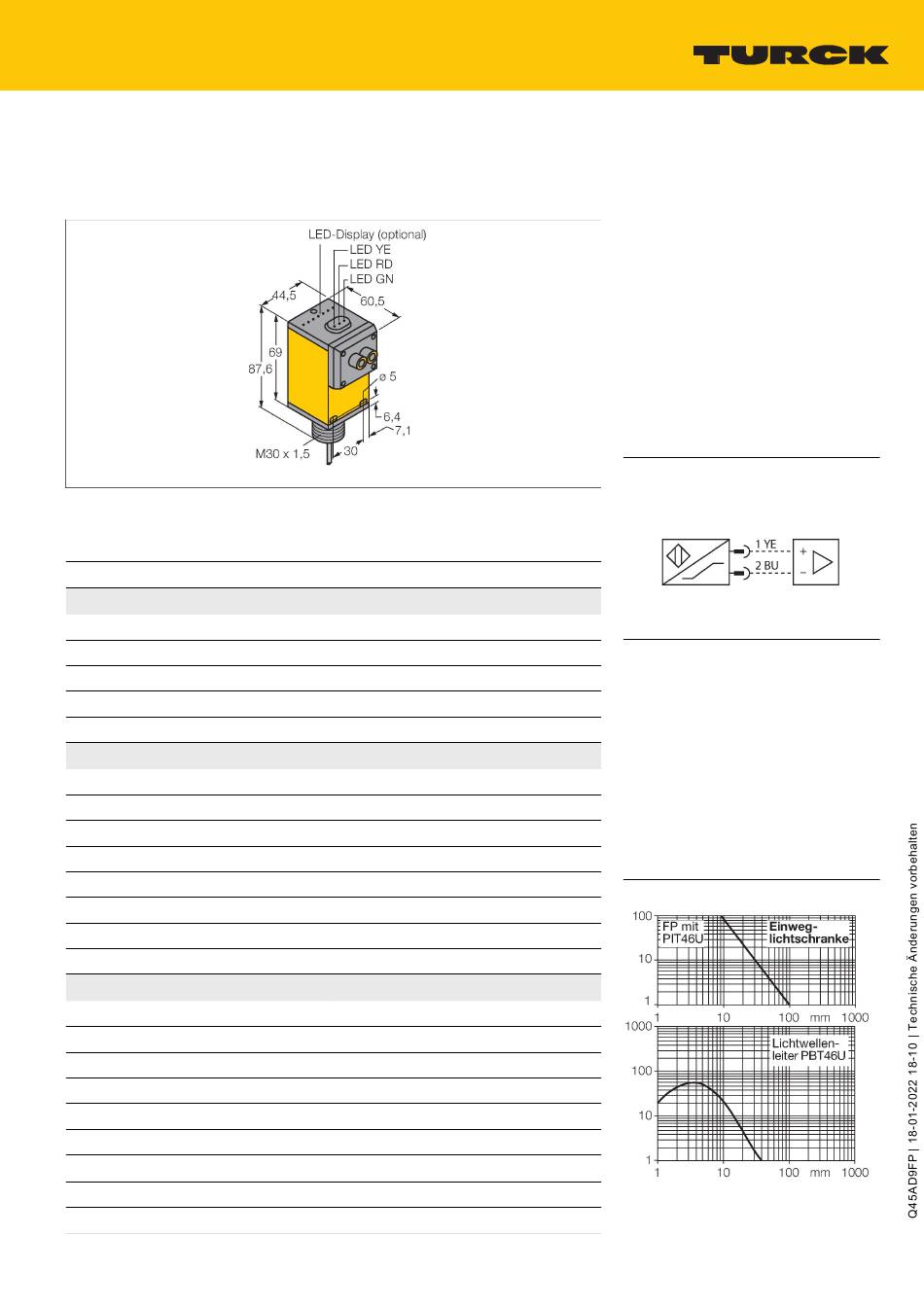

turck Q45AD9FP Betriebsanleitung

Q45AD9FP

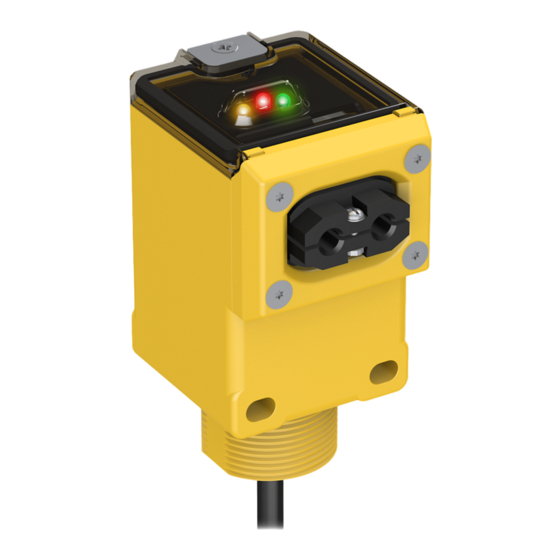

Opto-Sensor – Lichtleiter-Sensor für Kunststofflichtleiter
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Lichtleiterart
Lichtart
Wellenlänge
Elektrische Daten
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Leerlaufstrom
Ausgangsfunktion
Schaltfrequenz
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Aderquerschnitt
Umgebungstemperatur
Relative Luftfeuchtigkeit
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
Q45AD9FP
3037622
Lichtleiter-Sensor
Kunststofflichtleiter
Kunststoff
Rot
660 nm
nom. 8.2 VDC
≤ 1 mA
≥ 2.1 mA
≤ 2.1 mA
hellschaltend, NAMUR
≤ 100 Hz
< 5 ms
Potentiometer
Quader, Q45
60.5 x 44.5 x 87.6 mm
Kunststoff, Thermoplastischer Kunststoff
Kunststoff, Acryl
Kabel, 2 m, PVC
2
0.5 mm
2
-40...+70 °C
0...90 %
Merkmale
■
Kabel, PVC, 2 m
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Adapterset PFK-B zum Anschluss von
Kunststofflichtleitern separat erhältlich
■
Betriebsspannung: 5...15 VDC
■
NAMUR-Ausgang: dunkel <= 1.2 mA ; hell
>= 2.1 mA
■
gemäß EN 60947‐5‐6 (NAMUR)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Bei beengten Einbaubedingungen oder bei
hohen Temperaturen, sind oft Glas‐ oder
Kunststoff‐Lichtwellenleiter die optimale
Lösung. Lichtwellenleiter leiten das Licht
vom Sensor zu einem entfernten Objekt.
Mit Einzel‐Lichtwellenleitern lassen sich
Einweglichtschranken erzeugen, mit Gabel‐
Lichtwellenleitern Reflexionslichtschranken
oder ‐taster.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
