INSTALLATION
1
Abb. 10

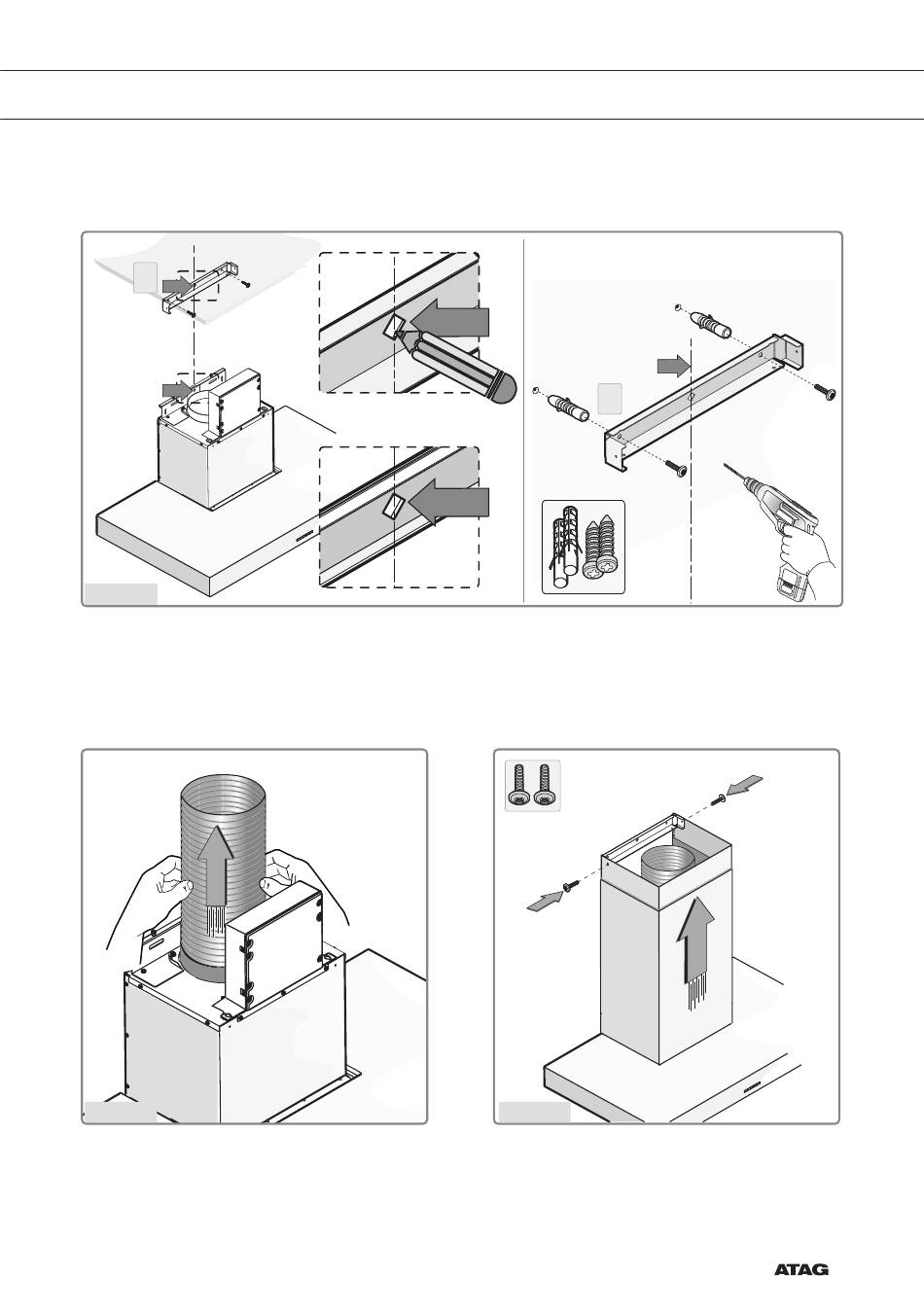

- Positionieren Sie die Halterung in Übereinstimmung mit den Maßen in Abbildung 1 und
befestigen Sie sie mit den mitgelieferten Schrauben an ihrem Platz (Abbildung 10).
Abb. 11
- Schließen Sie den Flansch mithilfe eines
Rohrs an den Luftabzug an (Abb. 11).
2
Abb. 12
- Bringen Sie den oberen auf dem unteren
Schacht an und installieren Sie diesen auf
dem Gehäuse der Abzugshaube. Schieben
Sie den oberen Schacht gegen die
Halterung und befestigen Sie sie mit den 2
Schrauben (Abbildung 12).
