INSTALLATION

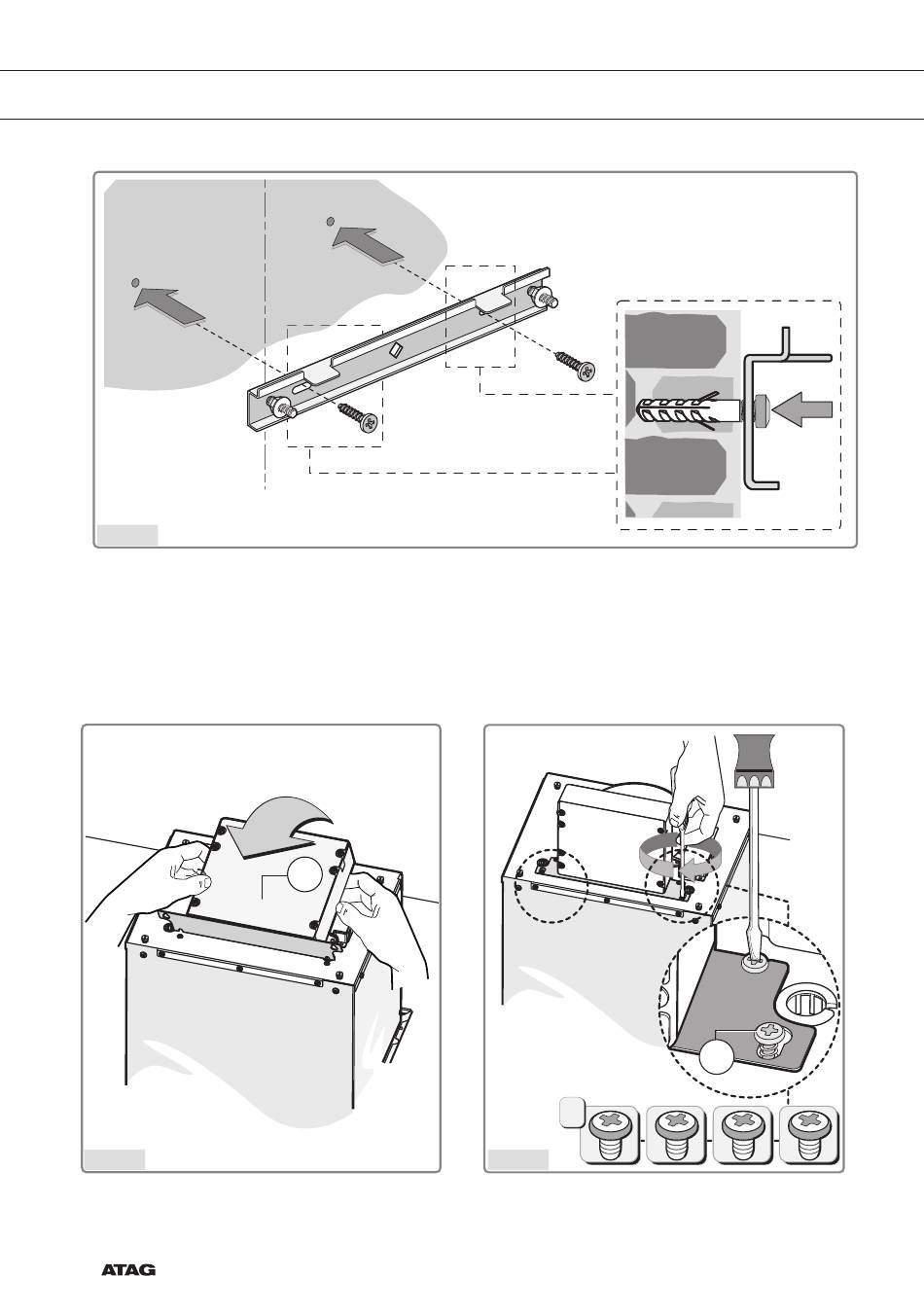

Abb. 3
- Halten Sie die Halterung gegen die Wand und befestigen Sie diese mit den 2 (mitgelieferten) Schrauben.
Für die Montage werden Schrauben und Spreizdübel verwendet, die für die Wand selbst geeignet
sind (z.B. Stahlbeton, Leichtbauplatten usw.). Falls die Schrauben und Dübel im Lieferumfang der
Abzugshaube enthalten sind, vergewissern Sie sich vorab, dass sie für die Wand geeignet sind,
an der Sie die Abzugshaube anbringen möchten.
Abb. 4
- Bringen Sie vor der Installation der
Abzugshaube die Elektroeinheit in eine
aufrechte Position (Abb. 4).
DE 16
1
D
G
Abb. 5
- Befestigen Sie die Halterung mit den 4
Schrauben G, wie in Abbildung 5 dargestellt.
2
G
