Fimer TT255 AC/DC Bedienungsanleitung
Verwandte Anleitungen für Fimer TT255 AC/DC
Inhaltszusammenfassung für Fimer TT255 AC/DC
- Seite 1 Manuale d’Istruzione Instruction Manual Manuel d’emploi Bedienungsanleitung Manual de instrucciones Cod. 910.100.386 REV08 TT255 TT305 AC/DC AC/DC...

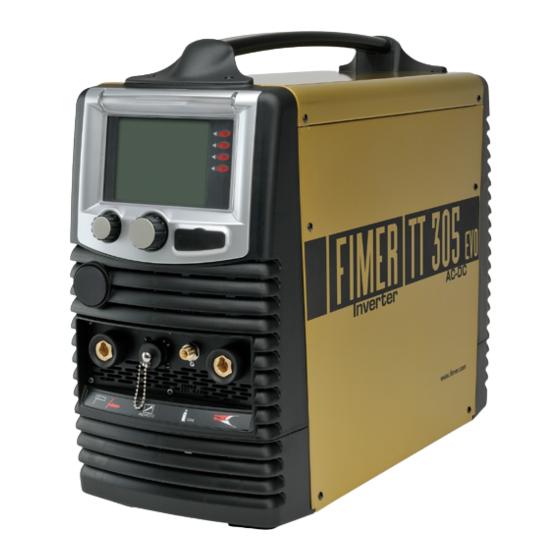

- Seite 3 TT 255 AC/DC TT 305 AC/DC...
- Seite 4 TARGA DATI, NOMINAL DATA, LEISTUNGSCHILDER, PLAQUE DONÉES, PLACA DE CARACTERÌSTICAS...
-
Seite 50: Block Diagram
18. BLOCK DIAGRAM 1. Power rectifier 6. Control circuit 2. Power converter 7. Control panel 3. Power transformer 8. Up transformer 4. Power rectifying 50Khz 5. Inductance 9. For control transformer... - Seite 53 H A N D - U N D WA R T U N G S B U C H Fimer dankt Ihnen für den Erwerb dieses Gerätes. Es wird Sie für viele Jahre ohne Probleme bei Ihrer Arbeit begleiten, wenn Sie die folgenden Angaben und Hinweise im diesem Hand- und Wartungsbuch richtig befolgen.
-
Seite 54: Verwendete Symbole
VERWENDETE SYMBOLE... -
Seite 57: Allgemeine Eigenschaften Und Angaben Zur Einsicht Des Handbuchs
1. ALLGEMEINE EIGENSCHAFTEN UND ANGABEN ZUR EINSICHT DES HANDBUCHS Die Schweißgeräte des Typs „ TT 255 AC/DC ” und „ TT 305 AC/DC ” sind Geräte, die mit der Technologie INVERTER hergestellt wurden. Es handelt sich um Geräte, die extrem kompakt und vielseitig sind, und in den Situationen perfekt einsetzbar sind, in denen ein Minimum an Platzaufwand und maximale Leistung benötigt werden. -
Seite 58: Beschreibung Des Geräts
Gekennzeichneter Wert: Zeigt den Parameter an, der mit Drehknopf 10 verstellt wird. ANSICHTEN : - Beim Einschalten werden das Fimer Firmenlogo und die Revision der Firmware angezeigt. BEDIENSCHALTER: (2, 3, 4, 5 der Abb. 1) Jedem Schalter wird eine spezielle Funktion zugewiesen, die auf dem Display angezeigt wird. -
Seite 59: Mma Schweissen
3. MMA SCHWEISSEN 3.1 MANUELLES MMA SCHWEISSEN Man gelangt zu diesen Einstellungen über die Zur Auswahl dieser Schweißtechnik: Auswahl durch Druck auf den Drehknopf 10. Über den Drehknopf 10 wählen Sie MMA und drücken Sie ENTER Nach Auswahl gelangt Display Verfahren wählen „Schweißen": Wahl MMA Verfahren... -
Seite 60: Schweisstabelle
SCHWEISSTABELLE ERZEUGEN DES LICHTBOGENS BEI MMA Über die nachfolgende Tabelle können Sie die EINSCHALTEN Schweissstromstärke je nach verwendeter Erzeugen Sie den Kontakt Elektrode berechnen. zum Zünden des Bogens ELEKTRODEN- SCHWEISS- etwa LÄNGE DER DURCHMES- STROM- ELEKTRODE festgesetzten Beginn der STÄRKE Schweißnaht entfernt. -
Seite 61: Wig Schweissen
7. WIG SCHWEISSEN Um zu einem besseren Verständnis der Beschreibung der Schweißparameter beri- chtet, bezogen auf das WIG, wenn notwendig, auf die Trends unten machen: Torch Knopf TIG 2t Modus mit Rampen : Anfangsstrom, Anfangszeit : Schweißstrom : Grundstrom : Ende Strom, Endzeit x100: Impuls Gleichgewicht : Pulsfrequenz : Nachgaszeit... -
Seite 62: Wig Puls-Schweißen
Zur Auswahl dieser Schweißtechnik: 7.1 WIG Puls-Schweißen Das WIG Puls-Schweißen wird eingesetzt, um die Über den Drehknopf 10 wählen Sie WIG Wärme, die dem Werkstück beim Schweißvorgang und drücken zur Bestätigung. zugeführt wird, zu vermindern. So lässt sich eine optimale Schweißarbeit auch auf besonders dün- Verfahren wählen nem Material erzielen. -
Seite 63: Einstellung Und Parameter
EINSTELLUNG UND PARAMETER: Stromabsenkzeit: Ermöglicht die Einstellung der Über den Knopf 9 kann die Potenz des Geräts Dauer der Absenkzeit des Schweißstroms. ausgewählt werden. Endkraterstrom: Ermöglicht die Einstellung des Werts, auf den der Schweißstrom nach Abschluss Über den Drehknopf 10 können die im Display der Absenkzeit gebracht wird. -
Seite 64: Automatisches Wig-Punktschweißen In 2T Und 4T
7.3 AUTOMATISCHES WIG-PUNKTSCHWEIßEN IN 2T UND 4T Bei den dazu vorgesehenen Geräten kann die Funktion des automatischen Punktschweißens eingestellt werden, mit Einzelpunktschweißen (nur Punktschweiß-Parameter eingestellt) oder Mehrfachpunktschweißen (Einstellung von Punktschweiß-Parameter und Pause-Parameter bei den dazu vorgesehenen Geräten). Beim Einzelpunktschweißen behält das Gerät den Lichtbogen nach der Zündung für einen durch den Punktschweißparameter bestimmten Zeitraum bei. - Seite 65 In den Abbildungen unten ist der Verlauf des Stroms je nach eingeschaltetem automati- schem Punktschweißen in 2T und 4T/4 Bilevel angegeben, der erste schattiert darge- stellte Impuls wird als einziger ausgeführt, wenn das Einzelpunktschweißen eingestellt ist (Wert des Pauseparameters gleich 0) während alle anderen ausschließlich dann ausgeführt werden, wenn die Punktschweißfunktion auf Mehrfachpunktschweißen gestel- lt ist (Wert des Parameters ≠...
- Seite 66 7.4 WIG SCHWEISSEN (Hf) 2T: Im Zweitaktbetrieb löst der Druck auf die Taste das Ausströmen von Schutzgas aus; beim Die HF WIG-Schweißen können Sie den Bogen ohne Abheben der Elektrode vom Werkstück wird der Wolfram Verschmutzung zu schlagen. Lichtbogen gezündet, Ausführung Durch Drehen des Drehknopfes 10 kann unter den Anfangsstroms und/oder der Anstiegszeit, der...
-
Seite 67: Anschluss Für Wig Schweissen
Stromabsenkzeit : Ermöglicht die Einstellung der 8. ANSCHLUSS FÜR WIG SCHWEISSEN Dauer der Absenkzeit des Schweißstroms. 1) Verbinden Sie das Massenkabel mit der Endkraterstrom : Ermöglicht die Einstellung des vorgesehenen Buchse „+" im Vorderbereich (14 der Werts, auf den der Schweißstrom nach Abschluss Abb.1). -
Seite 68: Netzanschlüsse
9. NETZANSCHLÜSSE 12. ANSCHLUSS DER GASFLASCHE UND DES GASREGLERS Vor dem Verbinden mit der Stromquelle kontrollieren für Schweißen. Sollten Sie die Spannung, Phasenzahl und die Frequenz Schweißverfahren verwenden, dann der Stromversorgung. Überprüfen Sie weiterhin, überspringen Sie dieses Kapitel. dass der gelieferte Stecker mit den Steckdosen Ihres Landes übereinstimmt. -
Seite 69: Speichern Des Schweisspunkts
14. SPEICHERN DES SCHWEISSPUNKTS 15. SPERREN DES SCHWEISSPUNKTES Wie in den vorherigen Abschnitten aufgezeigt Das Schweißgerät gestattet das Sperren von gestattet das Schweißgerät, den Schweißpunkt Funktionen der Knöpfe 9 und 10, so dass nach persönlich einzurichten (sowohl in manuell als der Speicherung eines Schweißpunkts dieser auch in synergisch). - Seite 70 Entsperren erinnern. Wird über Knopf 10 (Abb. Zur Anwendung dieser Funktion ist es Funktion Tastatursperre aktiviert, Key F1 nötig, dass Sie direkt den technischen gibt sie an, welche Taste zur Sperrung zu drücken Kundendienst FIMER kontaktieren. ist.
- Seite 71 Angabe der Firmware- nern. Zur Anwendung die- Versionen /SD im Gerät). ser Funktion ist es nötig, dass Sie direkt den tech- nischen Kundendienst FIMER kontaktieren. Die Pop-up Nachricht POP UP verlangt die Eingabe von Gibt dass Daten durch den Nutzer Tastatursperre eingeschal- (Z.B.
-
Seite 72: Error Code
16. ERROR CODE Im Folgenden sind die Fehler, die auftreten können und ihre Beschreibungen: Code Beschreibung 8101 Ungültiger Pufferspeicher 8102 Fehler während der Dateneingabe 8103 Ungültiger CAN Index/Unterindex 8104 Objekt nur lesen 8105 Fehler während der Datenablese 8106 Zeitlimit wàhrend Dateneingabe erreicht 8107 Zeitlimit Datenablese erreicht 8108... -
Seite 73: Fehlersuche
17. FEHLERSUCHE Nachfolgend werden die häufigsten Probleme aufgeführt, die sich ergeben können, sowie die dazugehörige Lösung. LÖSUNGEN/EMPFEHLUNGEN URSACHE/N ANZEICHEN Keine Netzspannung vorhanden Stellen Sie die Netzspannung Gerät schaltet sich aus wieder her [Display: ausgeschaltet] Netzwerkfehler 1) Ausfall einer Netzversorgung Phase 1) Überprüfen Sie den Anschluss an das Stromnetz und überprüfen Sie, ob die Sicherungen intakt sind. -
Seite 74: Blockschaldbild
18. BLOCKSCHALDBILD 1. Leistungsgleichrichter 5. Induktanz 6. Steuerstromkreis 2. Leistungsumwandler 7. Kontrol-Panel 3. Netztransformator 8. Transformator 4. Leistungsgleichrichterschaltung 50Khz 9. Für Steuertransformator... -
Seite 75: Ersatzteile
