2.

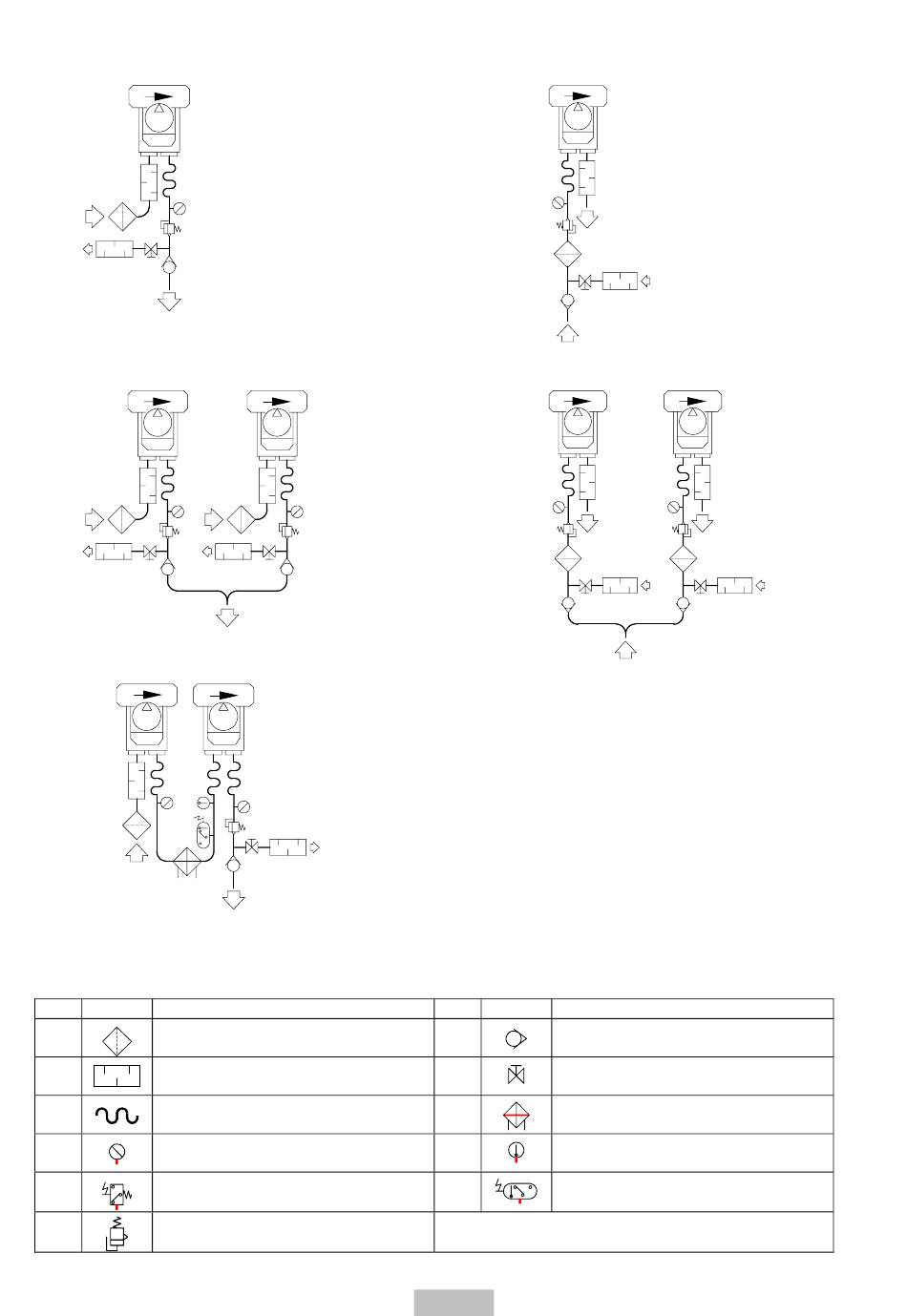

SCHEMI DI INSTALLAZIONE

2.1

COMPRESSORE

2.2

COMPRESSORE IN PARALLELO

2.3

COMPRESSORE IN SERIE

2.6

LEGENDA ACCESSORI

Item Denominazione
1 Filtro - Filtro in linea
(2) Silenziatore
3 Manicotto flessibile
4 Manometro – Vuotometro
5 Pressostato – Vuotostato
6 Valvola di sicurezza
2.4

ASPIRATORE

2.5

ASPIRATORE IN PARALLELO

Item Denominazione
7 Valvola di ritegno
8 Valvola
(9) Scambiatore
(10) Termometro
(11) Termostato
(x) SE NECESSARIO
I - 7/38
