Installationsschema; Verdichter; Parallel Arbeitender Verdichter; Seriell Arbeitender Verdichter - FPZ SCL K03-MS Betriebsanleitung

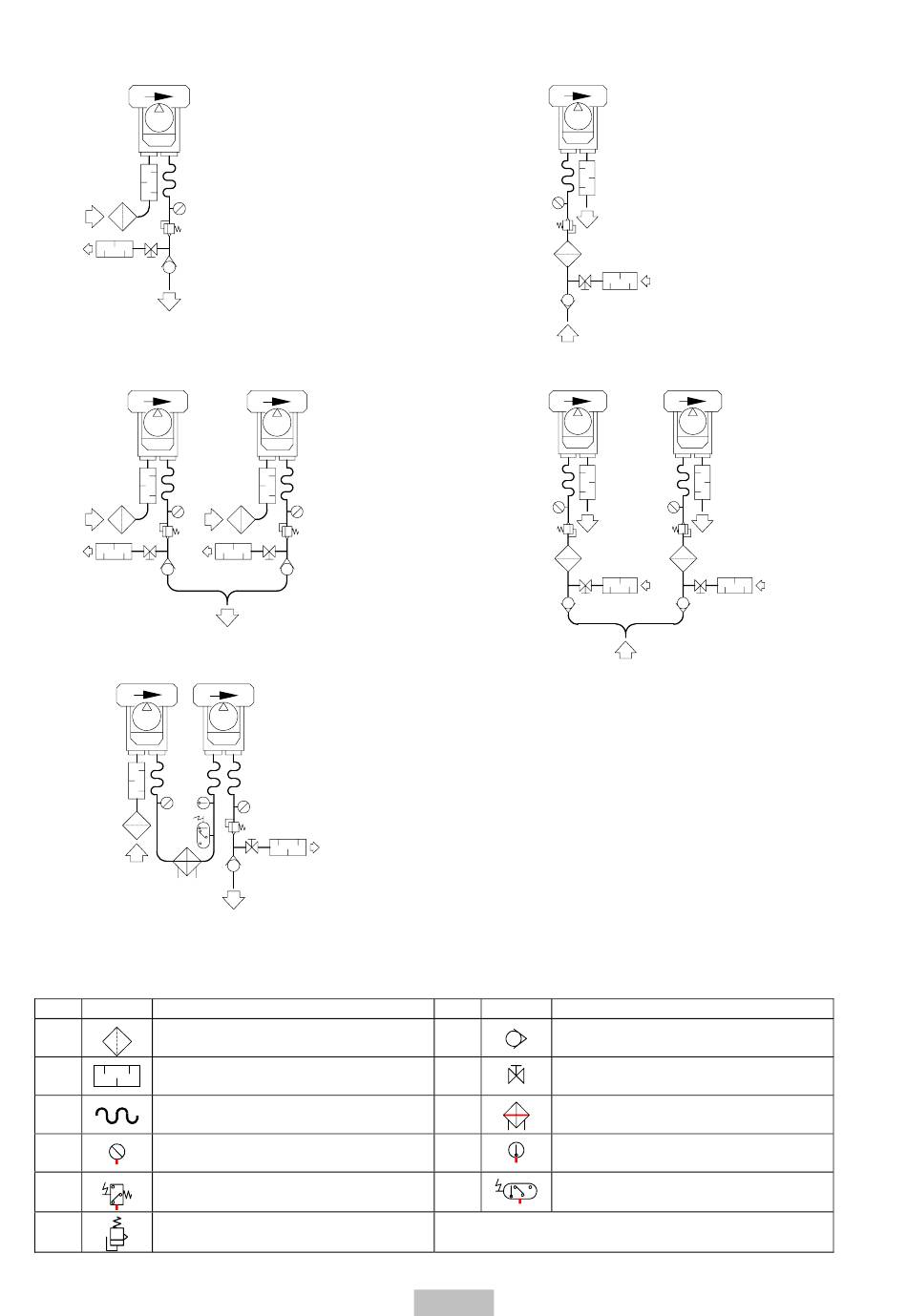

2. INSTALLATIONSSCHEMA

2.1

VERDICHTER

2.2

PARALLEL ARBEITENDER VERDICHTER

2.3

SERIELL ARBEITENDER VERDICHTER

2.6 ZUBEHÖRLISTE
Item Kennzeichnung
1 Filter - In - line Filter
(2) Schalldämpfer
3 Elastischer Rohranschluß
4 Manometer - Vakuummeter
5 Druck - Vakuumschalter
6 Sicherheitsventil
2.4

VAKUUMPUMPE

2.5

PARALLEL ARBEITENDE VAKUUMPUMPE

Item Kennzeichnung
7 Rückschlagklappe
8 Ventil
(9) Wärmetauscher
(10) Thermometer
(11) Temperaturschalter
(x) FALLS ERFORDERLICH
D - 28/38
