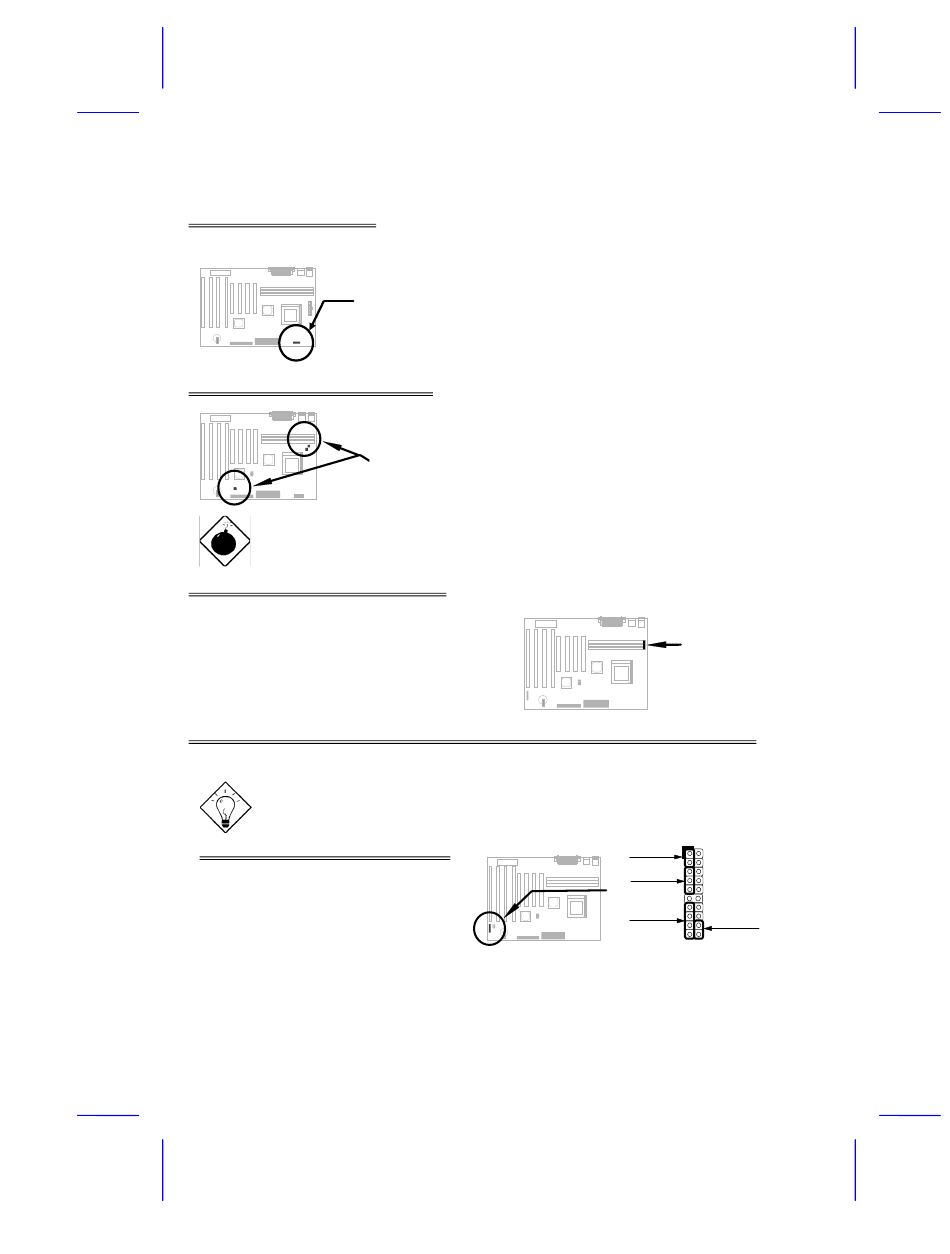

Schnellinstallation
Setting CPU Frequency
Umschalter 1-3 in SW1 wählt die CPU-Kernspannung.
Anschluß des CPU-Ventilators
Warnung: Wir empfehlen die Anwendung eines größeren Ventilators mit PP/MT-233 oder AMD K6
für bessere Luftzirkulation im System. Lesen Sie AOpen's Website (http://www.aopen.com.tw) zur Wahl
des richtigen CPU-Ventilators.
Installation von Systemspeicher
Die unterstützten DIMM-Typen sind EDO
(Extended
Data
Out)
und
(Synchronous DRAM). Dieses Board hat drei
168-polige DIMM-Sockel (Dual-in-line Memory
Module), in denen Sie Systemspeicher bis zu
256 MB installierne können.
Kompatibilitätsprobleme zwischen Intel PIIX4-Chipsatz & Seagate HDD
Einige alte Seagate-Festplatten ohne Ultra DMA können auf Kompatibilitätsprobleme mit dem 3.3V PIIX4
Chipsatz (Intel 440LX & 430TX) stoßen. Neue Ultra-DMA-Modelle haben dieses Problem nicht.
Tip: Wenn Sie ein grünes Etikett auf dem Deckel zwischen Etikett und Dämpfer finden (der Text auf
dem äußeren Rand des Etiketts besagt "3.3V & 5V Interface Compatible"), wurde diese Festplatte als
PIIX4-kompatibel getestet.
Anschluß für Frontplattenkabel
Verbinden Sie die Anschlüsse für Netz-LED,
Tastaturverriegelung, Lautsprecher,
Rückstellschalter und Suspend-Schalter mit den
entsprechenden Polen.
S1
S2
S3
CPU Frequenzrate
OFF
OFF
OFF
1.5x (3.5x)
ON
OFF
OFF
2x
ON
ON
OFF
2.5x (1.75x)
OFF
ON
OFF
3x
ON
OFF
ON
4x
ON
ON
ON
4.5x
OFF
ON
ON
5x
Verbinden Sie das Ventilatorkabel mit dem 2-poligen Anschluß FAN1
oder dem 3-poligen Anschluß FAN2, je nach Ihrem Ventilatormodell.
FAN3 kann für den Gehäuseventilator reserviert werden. Die
Ventilatorüberwachungsfunktion muß mit einem 3-poligen Ventilator
zusammenarbeiten da 3-polige Ventilatoren einen extra Pol namens
SENSE haben, der regelmäßige Ventilatorsignale aussendet.
SDRAM
~14~
1
11
+
Keylock
+
Power LED
+
+
Speaker
Reset
10 20
14
