Vielen Dank für Ihren Kauf von AOpen's AX5TC Motherboard. Diese Anleitung wird Ihnen bei der Installation

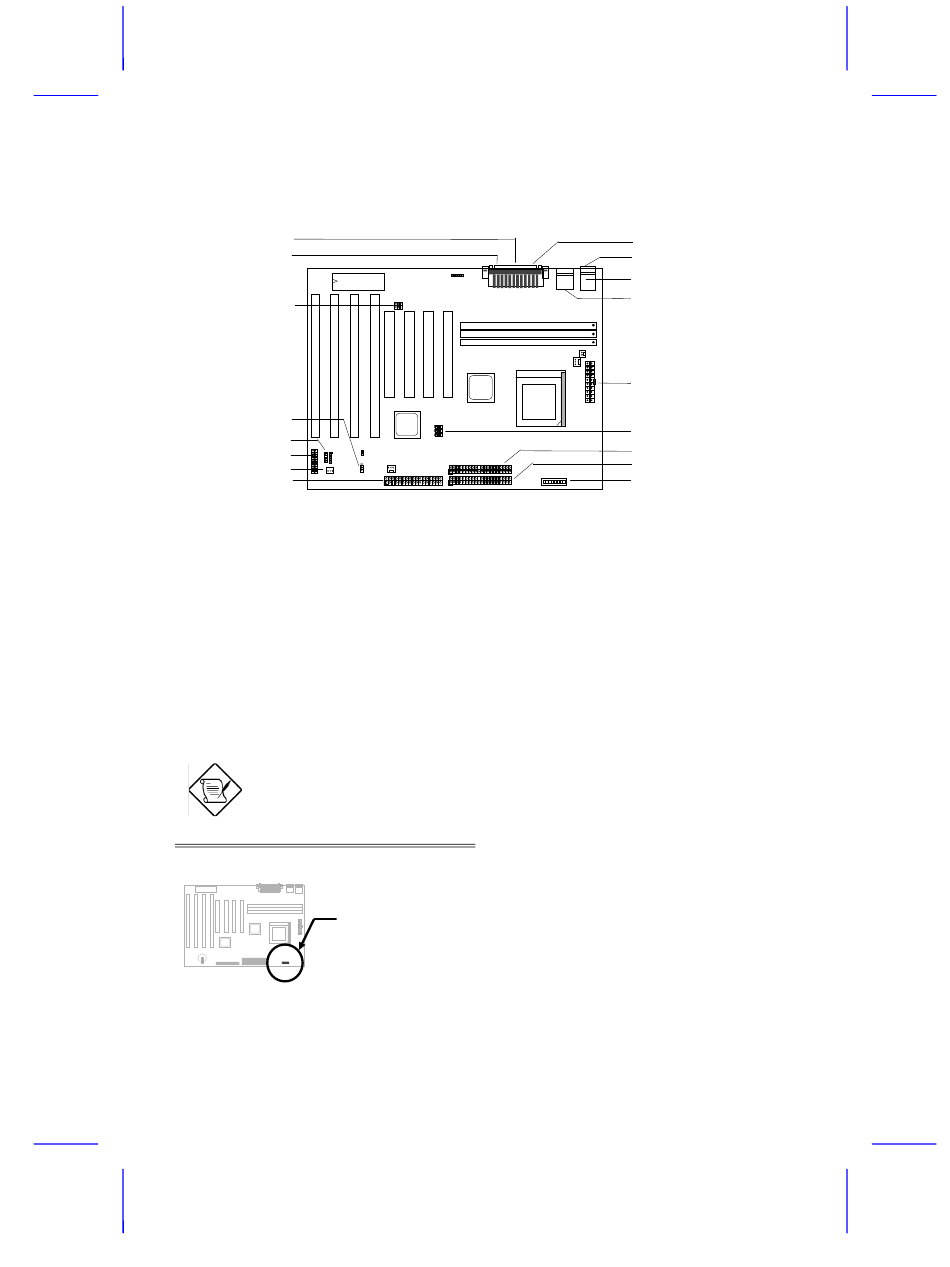

des Systems helfen. Das folgende Bild zeigt die Stellung der Brücken und Anschlüsse auf diesem Motherboard:
Drucker Anschluß
COM2 Anschluß
SB-Link -Anschluß
JP14:CMOSlösch.
WKUP-Anschluß
Front-Anschluß
LAN WKUP Anschluß
FDC -Anschluß
Das AX5TC umfaßt viele besondere Funktionen:
Breitband-CPU-Kernspannung Dieses Motherboard unterstützt CPU-Kernspannungen von 1.3V bis 3.5V, die
auf verschiedene zukünftige CPU-Typen angewendet werden kann.
Suspend to Hard Drive Diese Funktion speichert Ihre Arbeit und nimmt sie innerhalb kürzester Zeit wieder auf.
Null-Spannung Modem-Weckfunktion Mit dieser Funktion kann das System komplett abgeschaltet werden
und automatisch "aufwachen", um Telefonfunktionen auszuführen, wie z.B. Anrufe beantwortenoder Faxe
senden/empfangen.
Überspannungsschutz Überspannungsschutz zur Vermeidung ungewollter Kurzschlüsse.
CPU Thermalschutz Warnt, wenn die CPU-Temperatur höher als der vorbestimmte Wert ist.
Ventilatorüberwachung Das System warnt, wenn CPU oder Gehäuseventilator versagen.
Systemspannungsüberwachung Dieses Design überwacht kontinuierlich Ihre Systemspannung.
Umschaltregler Hocheffizienter Umschaltregler für zukünftige CPU.
75/83.3MHz Externer Takt Für anwenderfreundliche Bedienung verfügt das AX5TC über einen externen
75/83.3MHz-Takt. Bitte beachten Sie, daß Sie Übertaktung auf Ihr eigenes Risiko durchführen.
Anschluß für PCI-Soundkarte Sollten Sie eine Creative-kompatible PCI-Soundkarte haben, müssen Sie die
Karte mit diesem Anschluß verbinden, damit Kompatibilität unter DOS gewährleistet ist.
Anmerkung: Diese Anleitung zur Schnellinstallation dient nur als schnelle Referenz. Für mehr
Information lesen Sie bitte das Anwenderhandbuch.
Einstellung der CPU-Kernspannung
Umschalter 4-8 in SW1 wählt die CPU-Kernspannung.
Vcore
3.52V
3.45V
3.2V
2.9V
2.8V
2.2V
Schnellinstallation
S4
S5
S6
S7
ON
ON
ON
ON
OFF
ON
ON
ON
OFF
OFF
ON
ON
ON
OFF
OFF
ON
OFF
OFF
OFF
ON
OFF
ON
OFF
OFF
~13~
COM1 Anschluß
Tastaturanschluß
PS/2 Mausanschluß
USB Anschluß
PER2 ATX Stromanschluß
JP6, JP5, JP4: externer CPU-Takt
IDE2 primärer Kanal
IDE1 primärer Kanal
SW1: DIP Schalter für CPU-
Spannung und Taktrate
S8
CPU
OFF
6x86/K5
OFF
P54C/IDT C6
OFF
K6-233
OFF
K6-166/200 oder M2
OFF
P55C
OFF
K6-266/300
