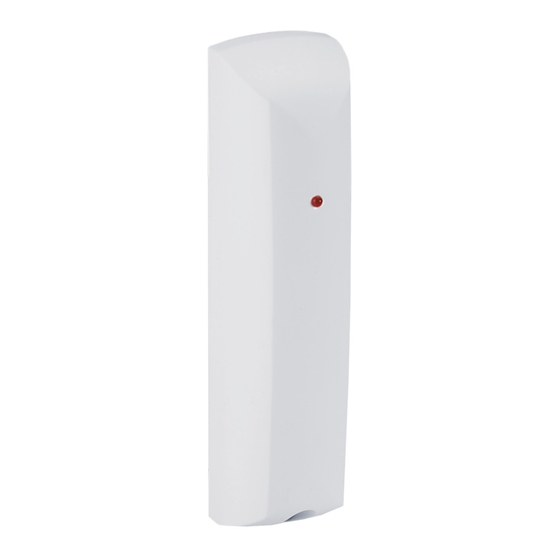

Abus FU8380 Bedienungsanleitung
Funk-erschütterungsmelder
Vorschau ausblenden
Andere Handbücher für FU8380:
- Bedienungsanleitung (69 Seiten) ,
- Bedienungsanleitung (75 Seiten)
Verwandte Anleitungen für Abus FU8380
Inhaltszusammenfassung für Abus FU8380

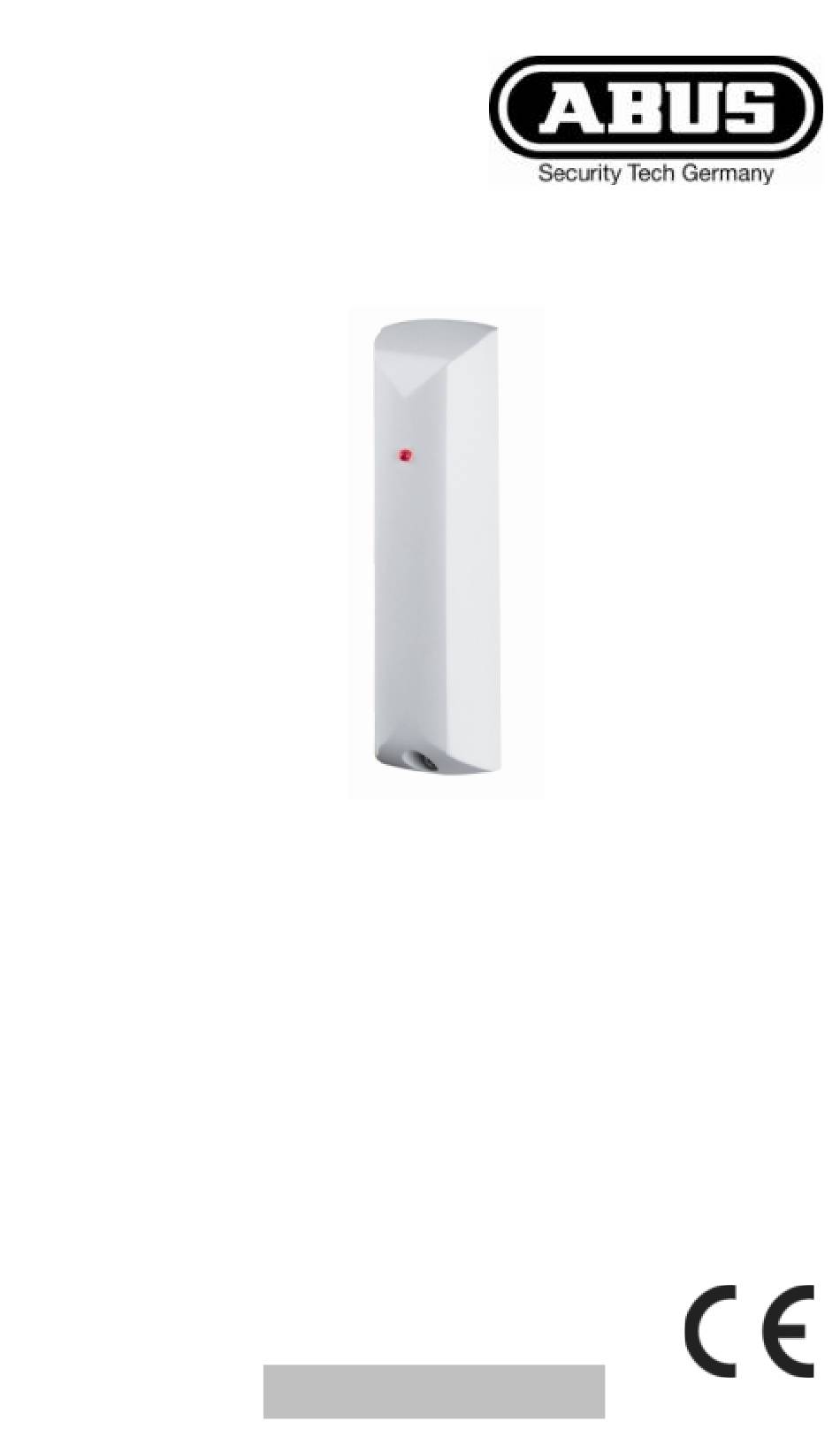

- Seite 1 Funk-Erschütterungsmelder Wireless vibration detector Détecteur de choc radio Rilevatore d’urti via radio Draadloze trillingsmelder Trådløs vibrationsmelder Radiowa czujka wstrząsowa FU8380 12244855...
- Seite 2 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Funk-Erschütterungsmelders. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
- Seite 3 Einführung Der FU8380 Funkerschütterungsmelder löst bei Vibrationen, die typischerweise bei Einbruchsversuchen entstehen (Ein- schlagen, Bohren, Sägen, Hebeln), einen Alarm aus. Ein Eigenerschütterungssensor analysiert diese Erschütterungen. Je nach der von Ihnen voreingestellten Empfindlichkeit sendet der Melder ein Signal an die Alarmzentrale. Sie können mit diesem Melder feste und bewegliche Gegenstände, sowie Fenster und Türen...
- Seite 4 Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden. Die Batterie darf nicht verbrannt werden Die Batterie darf nicht mit Wasser in Berührung kommen Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden Die Batteriekontakte dürfen nicht...
- Seite 5 Fehlinterpretationen von Signalen kommen. Die Folgen können beispielsweise Fehlalarme sein. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu tragen. Lieferumfang Funk-Erschütterungsmelder 1 Schraube 3x8mm 2 Schrauben 3x22mm 1 Batterie CR2 Mehrsprachige Anleitung Technische Daten Umweltklasse...
- Seite 6 Fehlermeldung „leere <2,4V Batterie“ Frequenz 868,6625 MHz HF-Sendeleistung 10 mW (Antenneneingang) Sabotageüberwacht Supervisionsmeldung alle 4 Minuten Gehäusematerial Irrtümer und technische Änderungen vorbehalten. Position Um einen störungsfreien Betrieb zu gewährleisten darf der Melder NICHT angebracht werden: - nahe dem Boden - in der Nähe großer Metallstrukturen - bis 1 Meter von Netzleitungen oder Gasleitungen entfernt - nahe elektronischer Geräte oder Funkgeräte...
- Seite 7 Installation 1. Öffnen Sie das Gehäuse, indem Sie die Schraube an der Vorderseite des Melders lösen und den Deckel abheben. 2. Entfernen Sie die Platine aus dem Gehäuse indem Sie diese vorsichtig aus den Kunststoffklammern ziehen. 3. Halten Sie den Gehäuseboden an die gewünschte Position an der Wand und markieren Sie die Positionen der Schrauben für die Befestigung.
- Seite 8 1 Aktivitäts-LED 2 Schraube 3 Antenne 4 Sendemodul 5 Batterie 1 Aktivitäts-LED 2 Potentiometer 3 Sabotageschutz Deckel 4 Kalibrierungs-LED 5 Batterie 6 Wandabrisskontakt 7 Steckbrücken A-D...
- Seite 9 Einlernen 1. Setzen Sie Ihre Funkzentrale / Funkempfänger in den Einlernmodus. Beachten Sie die Anleitung Ihres Empfängers. 2. Funkvariante: Lösen Sie den Sabotagekontakt des Funk Erschütterungsmelders aus, um eine Sabotagenachricht an die Funkalarmanlage zu schicken. IR Variante: Die LED des Funk- Erschütterungsmelders an den IR Empfänger der Funkerweiterung (RFX) halten.
- Seite 10 Steckbrücke A Empfindlichkeit: der Melder kann mit der Steckbrücke A auf eine hohe oder geringe Empfindlichkeit eingestellt werden. gering hoch Sie können die Empfindlichkeit im jeweiligen Einstellungsbereich mit dem Potentiometer feinjustieren (s.u.). Steckbrücke B Mehrfacherschütterungs- Modus: Wird der Mehrfacherschütterungs- Modus aktiviert, sendet der Erschütterungs-melder erst nach mehreren Erschütter- ungen einen Alarm.
- Seite 11 Steckbrücke D LED: Mit dieser Steckbrücke können Sie die LED des Melders aktivieren und deaktivieren. Empfindlichkeit Brücken Sie die Steckbrücke C. Beachten Sie: Wenn die Batterie des Melders fast leer ist, blinkt die LED für den Kalibrierungsmodus kontinuierlich. Ersetzen Sie in diesem Fall die Batterie. 1.
- Seite 12 Melder wird dadurch in den normalen Betriebsmodus gesetzt. Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1995/5/EG Richtlinie über Funkanlagen und Telekommunikationseinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.eu info@abus-sc.eu...
