- Seite 1 F U M K 8 0 1 0 0 E R R I C H T E R A N L E I T U N G Comfion Funk-Öffnungsmelder 3 in 1 V1.0...
- Seite 2 Allgemeines 1.1. Einführung 1.2. Bestimmungsgemäße Verwendung / Rechtliche Hinweise 1.3. Kundendienst / Customer Support 1.4. Impressum 1.5. Symbolerklärung Funktionsprinzip und Leistungsmerkmale 2.1. Produktmerkmale 2.2. Lieferumfang 2.3. Gerätebeschreibung 2.4. Kompatibilität 2.5. Technische Daten Montage & Inbetriebnahme 3.1. Hinzufügen der Komponente zum Alarmsystem 3.2.
- Seite 3 Allgemeines 1.1. Einführung Vielen Dank, dass Sie sich mit dem Comfion Funk-Öffnungsmelder 3 in 1 für ein Produkt von ABUS Security Center (in der Kurzform auch "ABUS" genannt) entschieden haben. Das vorliegende Handbuch enthält wesentliche Beschreibungen, Technischen Daten, Übersichten und weiterführende Informationen zur Projektierung, Inbetriebnahme und Bedienung des Comfion Funk-Öffnungsmelder 3 in 1 in Verbindung...

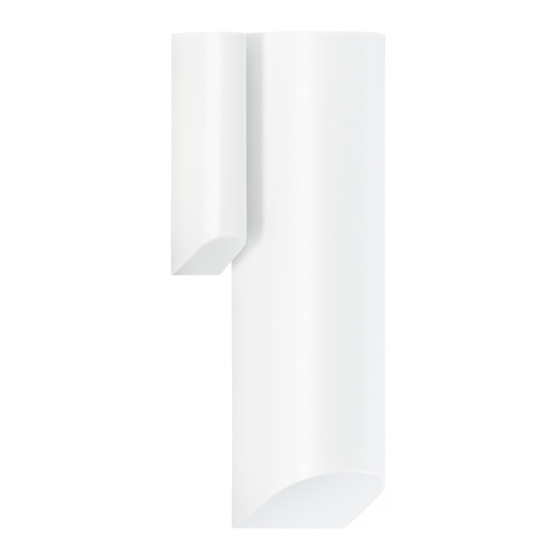

- Seite 4 Funktionsprinzip und Leistungsmerkmale 2.1. Produktmerkmale Der FUMK80100 Comfion Funk-Öffnungsmelder 3 in 1 ist ein Funk-Öffnungsmelder mit integriertem Erschütterungssensor und die Möglichkeit zum Anschluss eines Drahtmelders. Er kommuniziert mit der Comfion Alarmzentrale. Der Melder besteht aus drei einzelnen Geräten. Dem Reed-Kontakt zur Ermittlung der Öffnung/Schließung, dem Erschütterungssensor welcher Vibrationen detektiert sowie eine Drahtanschluss zur Andrahtung eines widerstandsfreien Öffner/Schließer-...
- Seite 5 2.2. Lieferumfang 1 x Sensor mit Magnet 1x Batterie AA 4x Schraube/Dübel 1 x Kurzanleitung & Unterlegplatten & Klebepads Sicherheitshinweise 2.3. Gerätebeschreibung Produktaufbau Sensor Magnet Sabotageschalter Potentiometer DIP-Schalter Eingang Drahtmelder Einlerntaste Batteriefach...
- Seite 6 Leistung, Funk / Reichweite max. 25 mW (14dBm) / 1000m, Freifeld Batterietyp & Batterielaufzeit 1 x AA (LR6) Alkaline Batterie 1.5V, 4.5 Jahre Duracell Procell MN1500 (ABUS.: AZBT10100), Empfohlene Batterie oder GP Super 15A, oder Eveready Energizer E91 Ausführungsart der Stromversorgung...
- Seite 7 Montage & Inbetriebnahme 3.1. Hinzufügen der Komponente zum Alarmsystem Starten Sie vor dem Einlernen der Komponente den Wartungsmodus unter den Sicherheitseinstellungen ihrer Comfion-Anlage. Achtung Wenn Sie den Drahteingang des 3in1 Melders nutzen, belegen Sie diesen vor dem Hinzufügen des Melders in das Comfion System.
- Seite 8 Abstand weniger als 20 mm beträgt. Die Auslösung erfolgt, wenn der Spalt größer als 35 mm ist. 3.3. Anschluss eines Drahtkontakts Der Drahteingang des FUMK80100 kann mit einem NC- oder NO-Kontakt beschalten. Die Verdrahtung findet ohne Widerstände (2 draht CC) statt.
- Seite 9 3.4. Unterlegplatten Bei Höhenunterschieden zwischen dem Fensterrahmen und dem beweglichen Teil des Fensters, können Sie die beiliegenden Unterlegplatten nutzen. In Ihrem Lieferumfang befinden sich zwei Montageunterlegplatten, welche daran zu erkenn sind, dass auf diese kein Klebepad vormontiert ist. Eine der beiden Montageplatten (5mm od. 10mm) wird auf dem Fenster montiert. Die nächste Zwischenplatte oder falls keine weitere Verlängerung notwendig ist, direkt der Melder, wird an diese angeschraubt.
- Seite 10 Funktionsweise, Wartung und Hinweise 5.1. Funktionsweise der Komponente Der FUMK80100 ist mit den Funktionen von drei Meldern ausgestattet. Ein Öffnungsmelder, ein Erschütterungsmelder und ein Drahteingang. Nach dem Hinzufügen der Komponenten in Ihr Alarmsystem werden Ihnen 3 voneinander unabhängige Komponenten in der Geräteliste angezeigt.
- Seite 11 Normaler Betriebsmodus Verbindungsmodus aktiv 5.4. Funktionsweise der LEDs Wenn die LED des FUMK80100 bei Öffnung der Tür/des Fensters aufblinkt, ist der Batteriezustand niedrig und ein Batteriewechsel ist notwendig. 5.5. Fehler und Sabotageüberwachung Supervision: Zwei Minuten nach dem Einlegen der Batterie sendet der Melder den Initialzustand an die verbundene Zentrale.
- Seite 12 Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler. Konformität 8.1. EU-Konformitätserklärung Hiermit erklärt ABUS Security Center GmbH & Co. KG dass der Funkanlagentyp FUMK80000 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: abus.com > Artikelsuche > FUMK80000 > Downloads 8.2.
- Seite 13 ABUS l Security Center GmbH & Co. KG abus.com Linker Kreuthweg 5 86444 Affing Germany Tel: +49 82 07 959 90-0...
