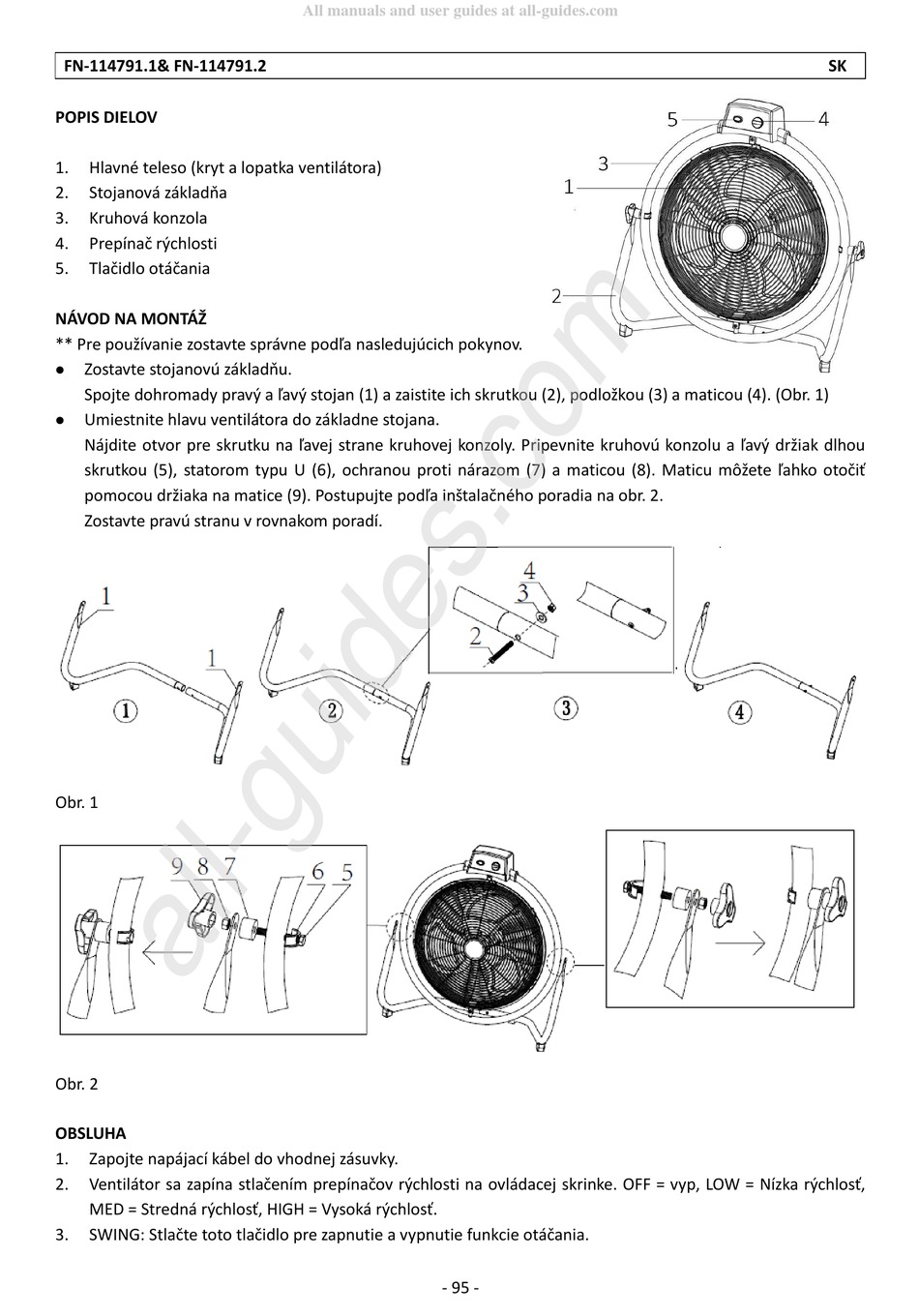

FN-114791.1& FN-114791.2
POPIS DIELOV
1.
Hlavné teleso (kryt a lopatka ventilátora)
2.
Stojanová základňa
3.
Kruhová konzola
4.
Prepínač rýchlosti
5.
Tlačidlo otáčania
NÁVOD NA MONTÁŽ
** Pre používanie zostavte správne podľa nasledujúcich pokynov.
Zostavte stojanovú základňu.
Spojte dohromady pravý a ľavý stojan (1) a zaistite ich skrutkou (2), podložkou (3) a maticou (4). (Obr. 1)
Umiestnite hlavu ventilátora do základne stojana.
Nájdite otvor pre skrutku na ľavej strane kruhovej konzoly. Pripevnite kruhovú konzolu a ľavý držiak dlhou
skrutkou (5), statorom typu U (6), ochranou proti nárazom (7) a maticou (8). Maticu môžete ľahko otočiť
pomocou držiaka na matice (9). Postupujte podľa inštalačného poradia na obr. 2.
Zostavte pravú stranu v rovnakom poradí .
Obr. 1
Obr. 2
OBSLUHA
1.
Zapojte napájací kábel do vhodnej zásuvky.
2.
Ventilátor sa zapína stlačením prepínačov rýchlosti na ovládacej skrinke. OFF = vyp, LOW = Nízka rýchlosť,
MED = Stredná rýchlosť, HIGH = Vysoká rýchlosť.
3.
SWING: Stlačte toto tlačidlo pre zapnutie a vypnutie funkcie otáčania.
