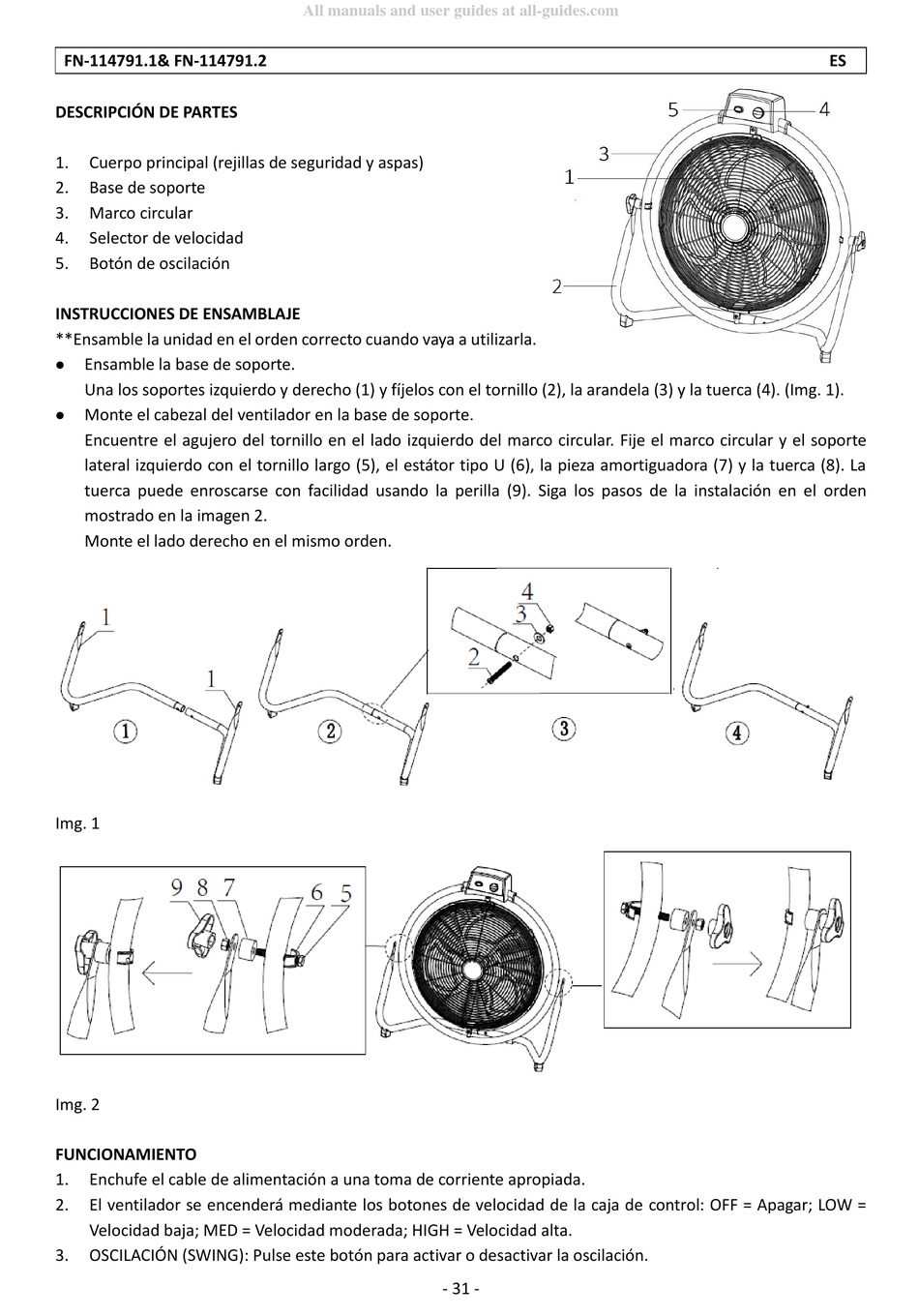

DESCRIPCIÓ N DE PARTES
1. Cuerpo principal (rejillas de seguridad y aspas)
2. Base de soporte
3. Marco circular
4. Selector de velocidad
5. Botón de oscilación
INSTRUCCIONES DE ENSAMBLAJE
**Ensamble la unidad en el orden correcto cuando vaya a utilizarla.
Ensamble la base de soporte.

Una los soportes izquierdo y derecho (1) y fí jelos con el tornillo (2), la arandela (3) y la tuerca (4). (Img. 1).
Monte el cabezal del ventilador en la base de soporte.

Encuentre el agujero del tornillo en el lado izquierdo del marco circular. Fije el marco circular y el soporte
lateral izquierdo con el tornillo largo (5), el estátor tipo U (6), la pieza amortiguadora (7) y la tuerca (8). La
tuerca puede enroscarse con facilidad usando la perilla (9). Siga los pasos de la instalación en el orden
mostrado en la imagen 2.
Monte el lado derecho en el mismo orden.
Img. 1
Img. 2
FUNCIONAMIENTO
1. Enchufe el cable de alimentación a una toma de corriente apropiada.
2. El ventilador se encenderá mediante los botones de velocidad de la caja de control: OFF = Apagar; LOW =
Velocidad baja; MED = Velocidad moderada; HIGH = Velocidad alta.
3. OSCILACIÓ N (SWING): Pulse este botón para activar o desactivar la oscilación.
