FN-114791.1& FN-114791.2

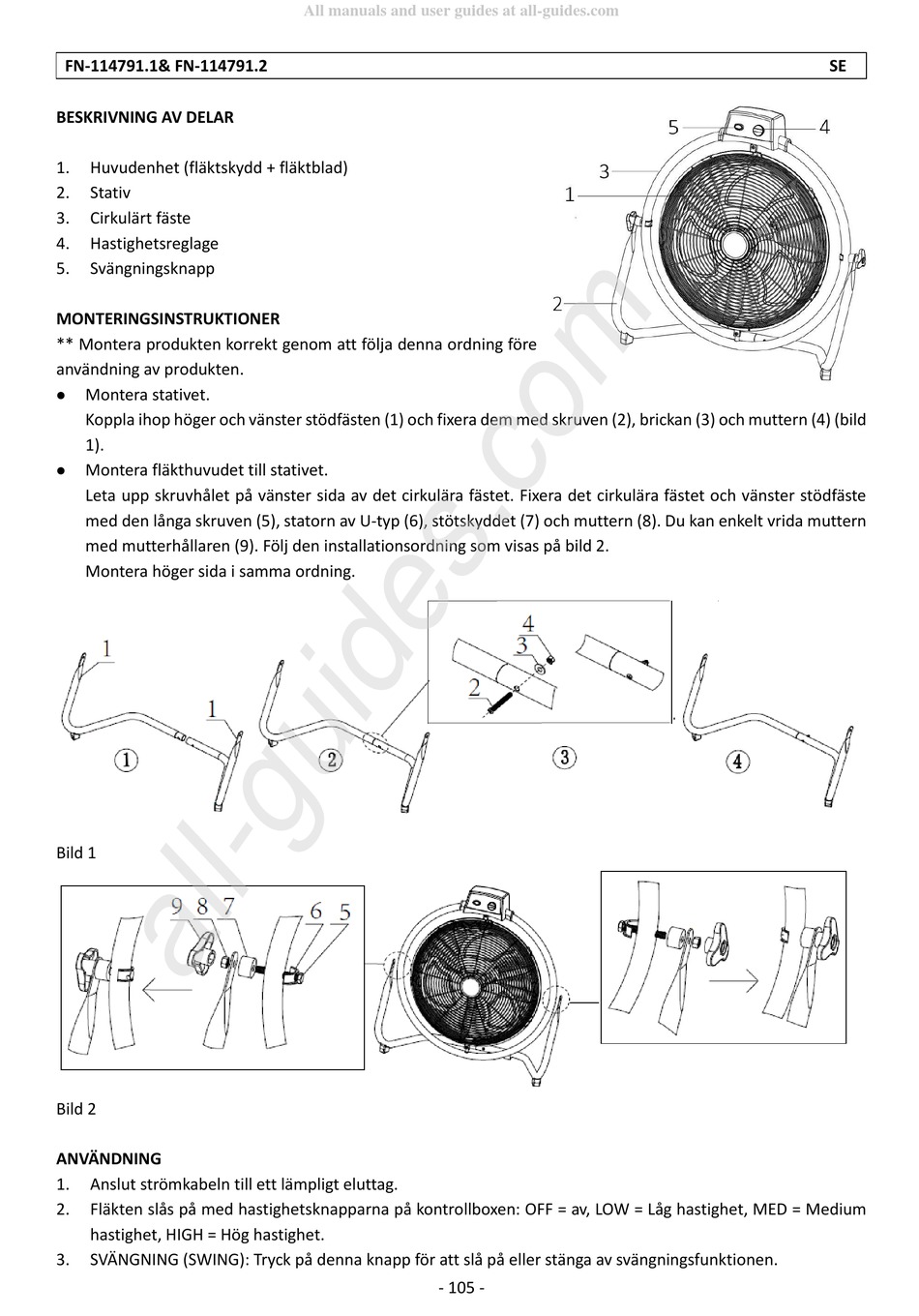

BESKRIVNING AV DELAR
1.
Huvudenhet (fläktskydd + fläktblad)
2.
Stativ
3.
Cirkulärt fäste
4.
Hastighetsreglage
5.
Svängningsknapp
MONTERINGSINSTRUKTIONER
** Montera produkten korrekt genom att följa denna ordning före
användning av produkten.
Montera stativet.
Koppla ihop höger och vänster stödfästen (1) och fixera dem med skruven (2), brickan (3) och muttern (4) (bild
1).
Montera fläkthuvudet till stativet.
Leta upp skruvhålet på vänster sida av det cirkulära fästet. Fixera det cirkulära fästet och vänster stödfäste
med den långa skruven (5), statorn av U-typ (6), stötskyddet (7) och muttern (8). Du kan enkelt vrida muttern
med mutterhållaren (9). Följ den installationsordning som visas på bild 2.
Montera höger sida i samma ordning.
Bild 1
Bild 2
ANVÄNDNING
1.
Anslut strömkabeln till ett lämpligt eluttag.
2.
Fläkten slås på med hastighetsknapparna på kontrollboxen: OFF = av, LOW = Låg hastighet, MED = Medium
hastighet, HIGH = Hög hastighet.
3.
SVÄNGNING (SWING): Tryck på denna knapp för att slå på eller stänga av svängningsfunktionen.
All manuals and user guides at all-guides.com
- 105 -
