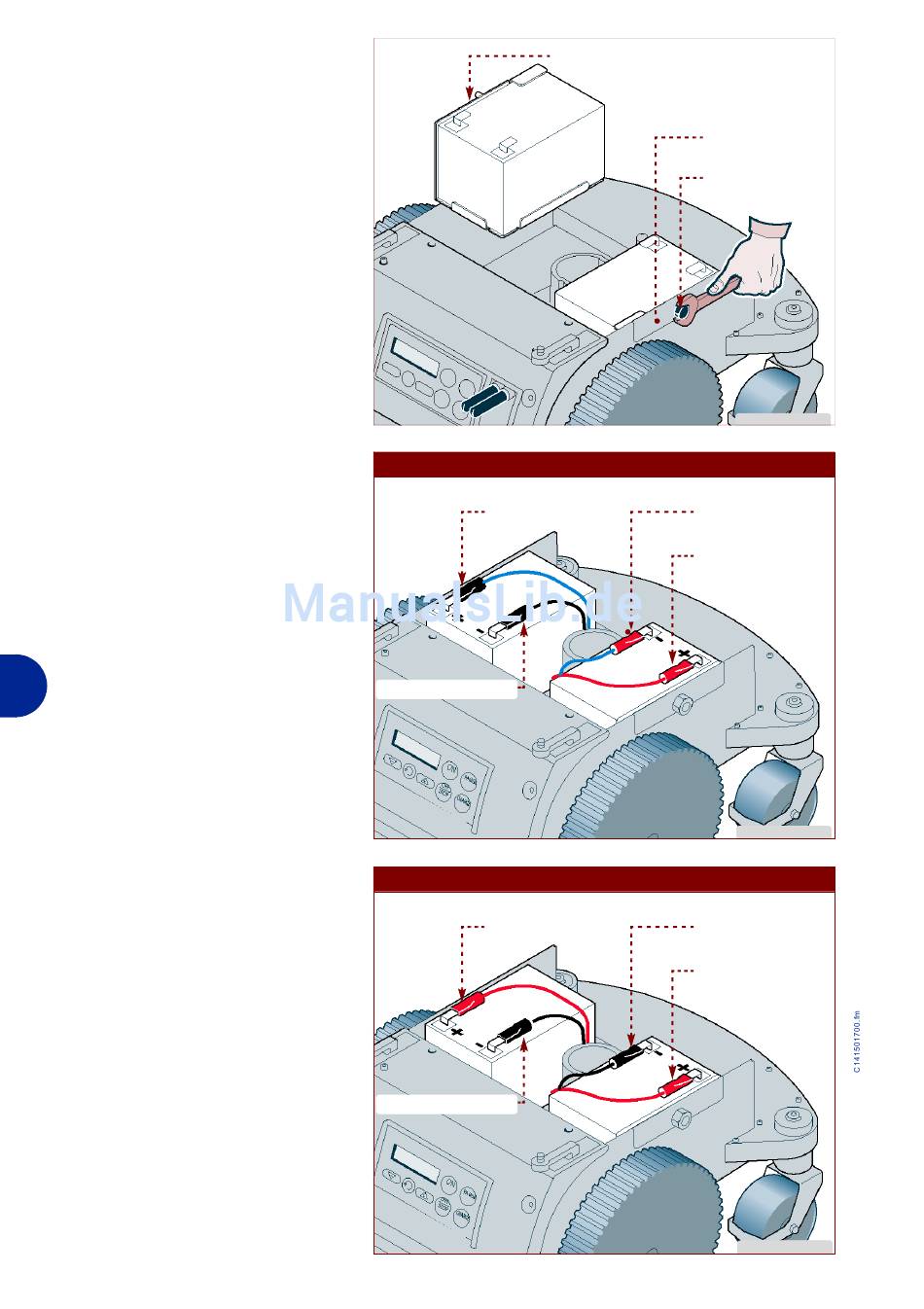

5-Montar las abrazaderas (F)
completas con baterías.
6-Atornillar las tuercas (E).
7-Acoplar el conector (H) (color
rojo con cable azul)
8-Acoplar el conector (L) (color
rojo con cable rojo)
9-Acoplar el conector (M) (color
negro con cable azul)
10-Acoplar el conector (N) (color
negro con cable negro)
E
Conexión batería de litio
1-Desconectar en secuencia los
cables (R-S-Q-P).
estribo (F)
BATERÍA DE PLOMO
conector (M)
conector (N)
BATERÍA DE LITIO
conector (R)
conector (S)
- 58 -
estribo (F)
tuerca (E)
IDM - 41501702400.tif
conector (H)
conector (L)
IDM - 41501702500.tif
conector (P)
conector (Q)
IDM - 41501702600.tif
