PL
8.5 45° cięcie ukośne (rys. 9)
Ogranicznik kątowy (5) ustawić pod kątem 45°.
Cięcie przeprowadzić w sposób opisany w
punkcie 8.4.
8.6 45° cięcie wzdłużne, cięcie „Jolly" (rys. 10)
Poluzować śrubę gwiaździstą (10)
Szynę prowadzącą (7) ustawić pod katem 45° na
skali kątowej (17).
Ponownie przykręcić śrubę gwiaździstą (10).
Cięcie przeprowadzić w sposób opisany w
punkcie 8.4.
8.7 Obrabianie większych elementów (rys. 11/12)
Jednostka tnąca może zostać zamknięta do góry w
celu obrabiania większych przedmiotów. W tej pozycji
można obrabiać przedmioty o długości do 570 mm
(max. grubość obrabianego przedmiotu: 38 mm).
W tym celu odkręcić śrubę (37) na górnej stronie.
Jednostka tnąca zamyka się automatycznie do
góry.
Teraz można przeprowadzić żądane cięcia, tak
jak zostało to opisane w rozdziałach od 8.4 do
8.6. Należy jedynie dodatkowo delikatnie wcisnąć
uchwyt.
8.8 Wymiana diamentowej tarczy tnącej
(rys. 13/14)
Wyciągnąć wtyczkę z gniazdka
Poluzować trzy śruby (30), zdjąć osłonę tarczy
tnącej (8).
Przyłożyć klucz (31) do wału silnika i
przytrzymać.
Za pomocą klucza (34) odkręcić śrubę
kołnierzową w kierunku obrotów tarczy tnącej (2).
(Uwaga: Gwint lewoskrętny).
Zdjąć zewnętrzny kołnierz (35) oraz tarczę tnącą
(2).
Przed montażem nowej tarczy tnącej starannie
oczyścić kołnierz zewnętrzny.
Nową tarczę tnącą zamontować i dokręcić w
odwrotnej kolejności. Uwaga: Pamiętać o
kierunku obrotów tarczy tnącej!
Ponownie zamontować osłonę tarczy tnącej (8).
9. Użycie lasera (Rys. 18-22)
9.1 Użycie stacjonarne (rys. 18/19)
Włączanie: Włącznik/ Wyłącznik (46) ustawić w
pozycji „I".
Wyłączanie: Włącznik/ Wyłącznik (46) ustawić w
pozycji „0".
16
02.10.2007 9:19 Uhr Seite 16
Proszę włączyć laser (45). Linia lasera pojawi się na
obrabianym materiale i pokaże Państwu dokładne
prowadzenie cięcia. Przy pomocy śruby (47) lasem
może być dodatkowo regulowany. W tym celu należy
poluzować śrubę (47) kilkoma obrotami. Laser (45)
może się poruszać i ustawiać jedynie na przystawce
(48) w kierunku pionowym i poziomym. Ponownie
przykręcić śrubę (47), gdy osiągnie się pożądane
ustawienie.
9.2 Użycie jako laserowe urządzenie niwelacyjne
(Rys. 18-21)
Odkręcić śruby (47). Laser (45) można zdjąć z
adaptera (48) i może on służyć jako zewnętrzne
urządzenie niwelacyjne. Laser (45) jest wyposażony
w dwie libelki poziomujące (49) i może być przez to
ustawiony poziomo i pionowo. Podstawa (50) lasera
jest magnetyczna, przez co może być on
przymocowany na odpowiednim podłożu. Rys. 20 i
21 pokazuje 2 przykłady zastosowania.

9.3 Wymiana baterii

Zdjąć podstawę (50) odkręcając 4 śruby (51). Wyjąć
zużyte baterie i zastąpić je nowymi. Ponownie
przykręcić podstawę (50).

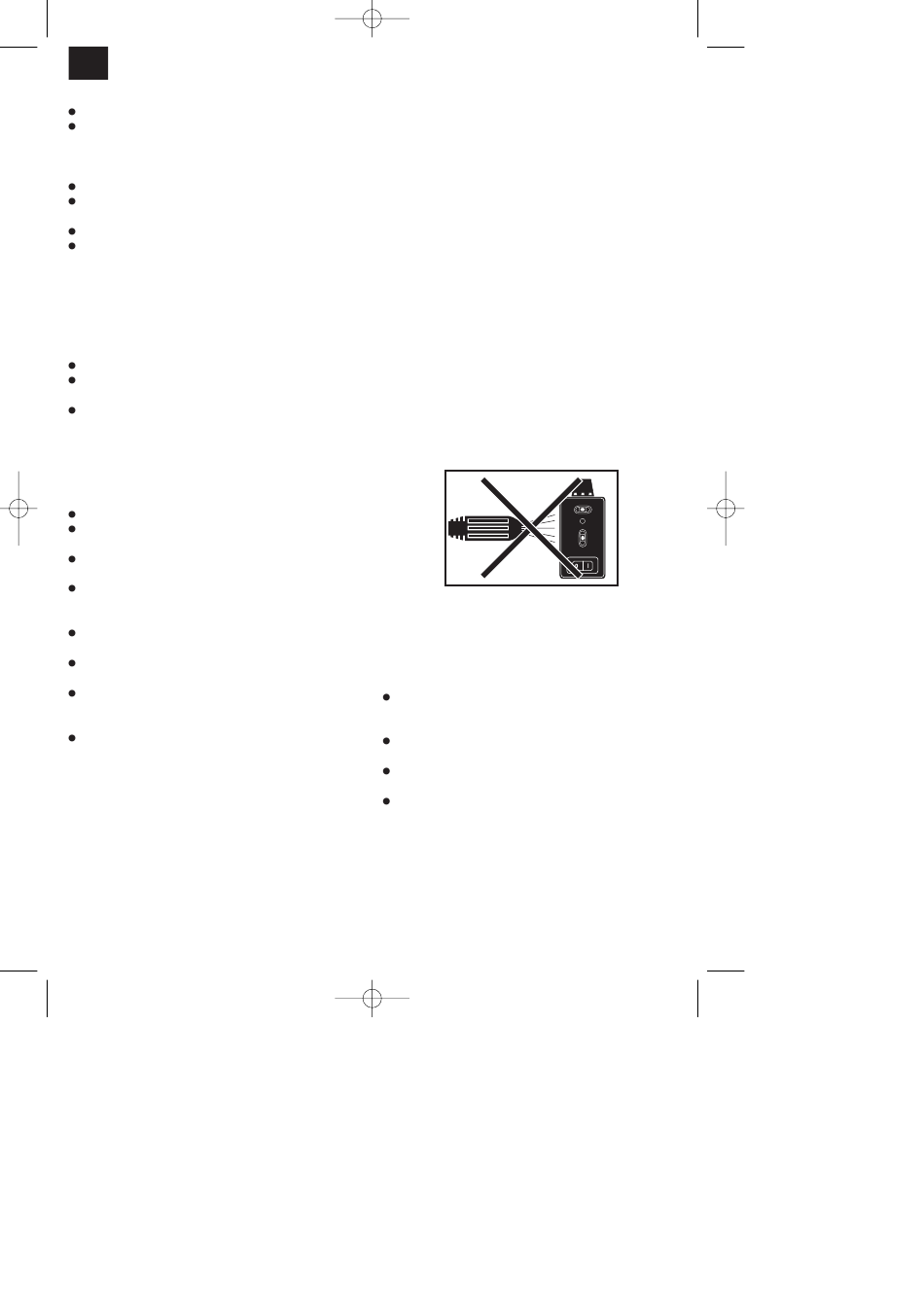

Przed czyszczeniem urządzenia w wodzie należy
zdjąć laser.

10. Konserwacja

Należy czyścić urządzenie regularnie z kurzu i
innych zabrudzeń. Do czyszczenia najlepiej
używać szmatki lub pędzla.
Wszystkie części ruchome należy smarować w
regularnych odstępach czasu .
Do czyszczenia części wykonanych z tworzywa
sztucznego nie należy używać żrących środków.
Wannę (3) oraz pompę chłodzącą (13) należy
regularnie czyścić z zabrudzeń, gdyż w
przeciwnym razie diamentowa tarcza tnąca (2)
może nie być odpowiednio chłodzona. W celu
opróżnienia wanny usunąć gumowy korek (36) i
spuścić wodę do odpowiedniego pojemnika (rys.
15).
