4.1 Anschluss an einen Stromzähler mit Impulsausgang
Der Impulseingang der Großanzeige ist für den Anschluss an potentialfreie Schließ-
kontakte von elektronischen Stromzählern mit Impulsausgang o. Ä. vorgesehen. Der
Anschluss an stromgesteuerte Impulsausgänge (Klassischer ‚S0'-Ausgang) ist nur
über separate Konverter (Relais) möglich.
Durch den Impulseingang ist ein einfacher Anschluss an alle Anlagen unabhängig
vom Hersteller der Anlage möglich. Die Impulsrate kann an den verwendeten Strom-
zähler angepasst werden.

4.1.1 Anschlussbeschreibung

An Anschluss 3 der Großanzeige wird der Impuls-Ausgang (potentialfreier Kontakt)
des Stromzählers angeschlossen. Für die Verbindung zum Stromzähler muss eine
abgeschirmte Leitung eingesetzt werden. Der Leitungsquerschnitt ist unkritisch.
Impuls+ (Pin 3) wird mit dem positiven Impulsausgang (+) des Stromzählers verbunden.
Impuls- (Pin 4) wird mit dem negativen Impulsausgang (-) des Stromzählers verbunden.
Der Schirm wird einseitig an 0V(-) (Anschluss 1 Pin 1) der Großanzeige angeschlossen.

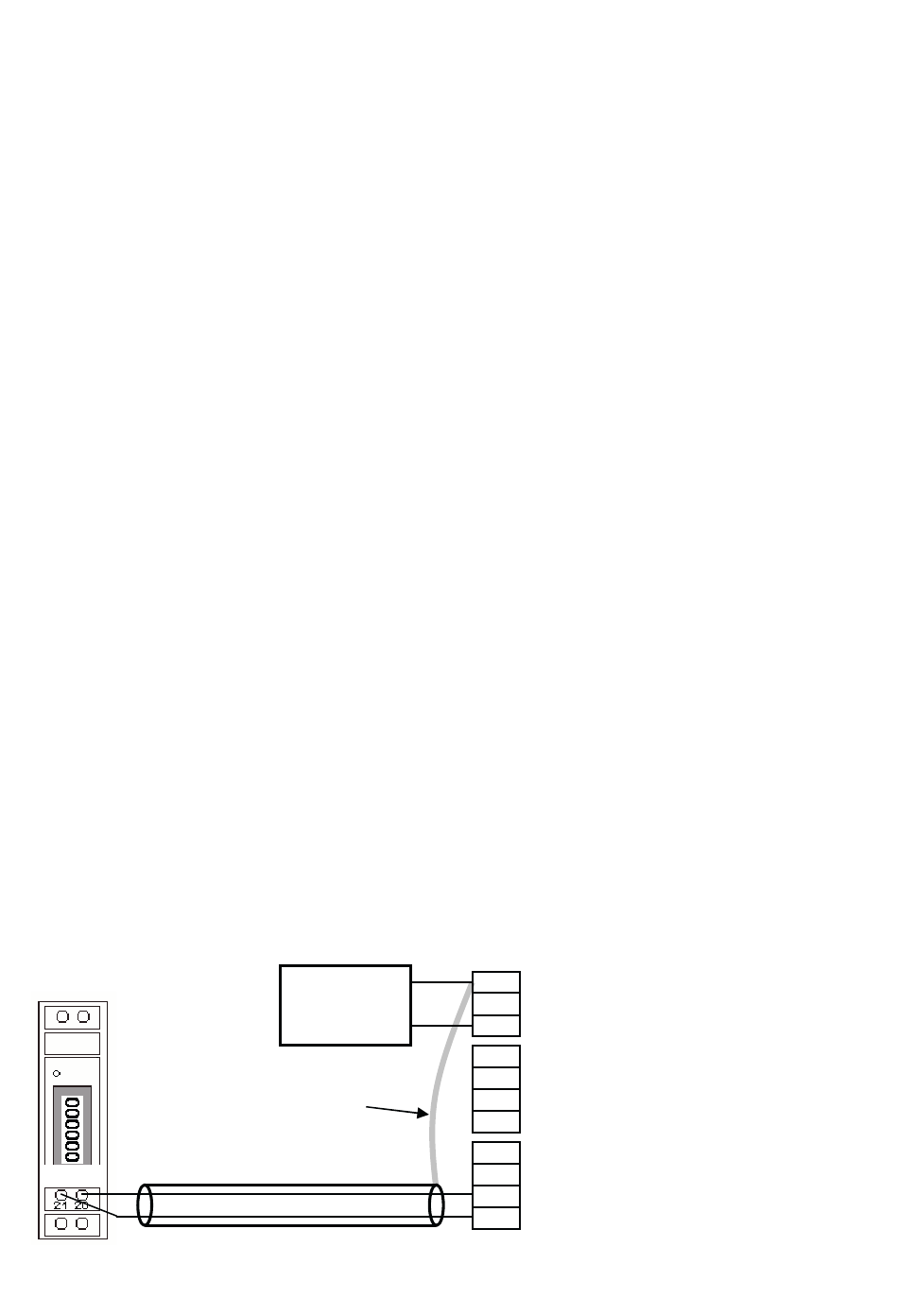

4.1.2 Anschluss-Schema

Stromzähler
(Beispiel)
(–) (+)
2
aufweisen.
Netzteil
Netzteil
+
Schirm
Schirm
7
Großanzeige
Großanzeige
1
Anschluss 1
Anschluss 1
2
3
1
2
Anschluss 2
Anschluss 2
3
4
1
2
Anschluss 3
Anschluss 3
3
4
9
