4.3 Anschluss an einen SMA Sunny Boy Control
(Standard, Plus) über RS-485
Die RS-485-Schnittstelle ist zum Anschluss eines entsprechend ausgestatteten Sunny
Boy Control über eine RS-485-Verbindung für Leitungslängen bis ca. 1000 m vorgesehen.
Wichtiger Hinweis: Der Sunny Boy Control muss auf den Betrieb mit der Groß-
werden.
Einstellungen:
Displaytyp:
(Details siehe Bedienungsanleitung Sunny Boy Control Abschnitt ‚Anschlüsse',
Baudrate:
Stichwort ‚Großdisplay' und Stichwort ‚Kommunikation')
4.3.1 Anschlussbeschreibung
An Anschluss 3 der Großanzeige wird der RS-485-Ausgang (COM2/3) des Sunny Boy
Control angeschlossen. Für die Verbindung zum Sunny Boy Control muss eine
abgeschirmte Leitung eingesetzt werden. Der Leitungsquerschnitt ist unkritisch.
Data+ (Pin 1) wird mit Data+ COM2/3 (Pin 3) des Sunny Boy Control verbunden.
Data- (Pin 2) wird mit Data- COM2/3 (Pin 8) des Sunny Boy Control verbunden.
Der Schirm wird einseitig an 0V(-) (Anschluss 1 Pin 1) der Großanzeige angeschlossen.

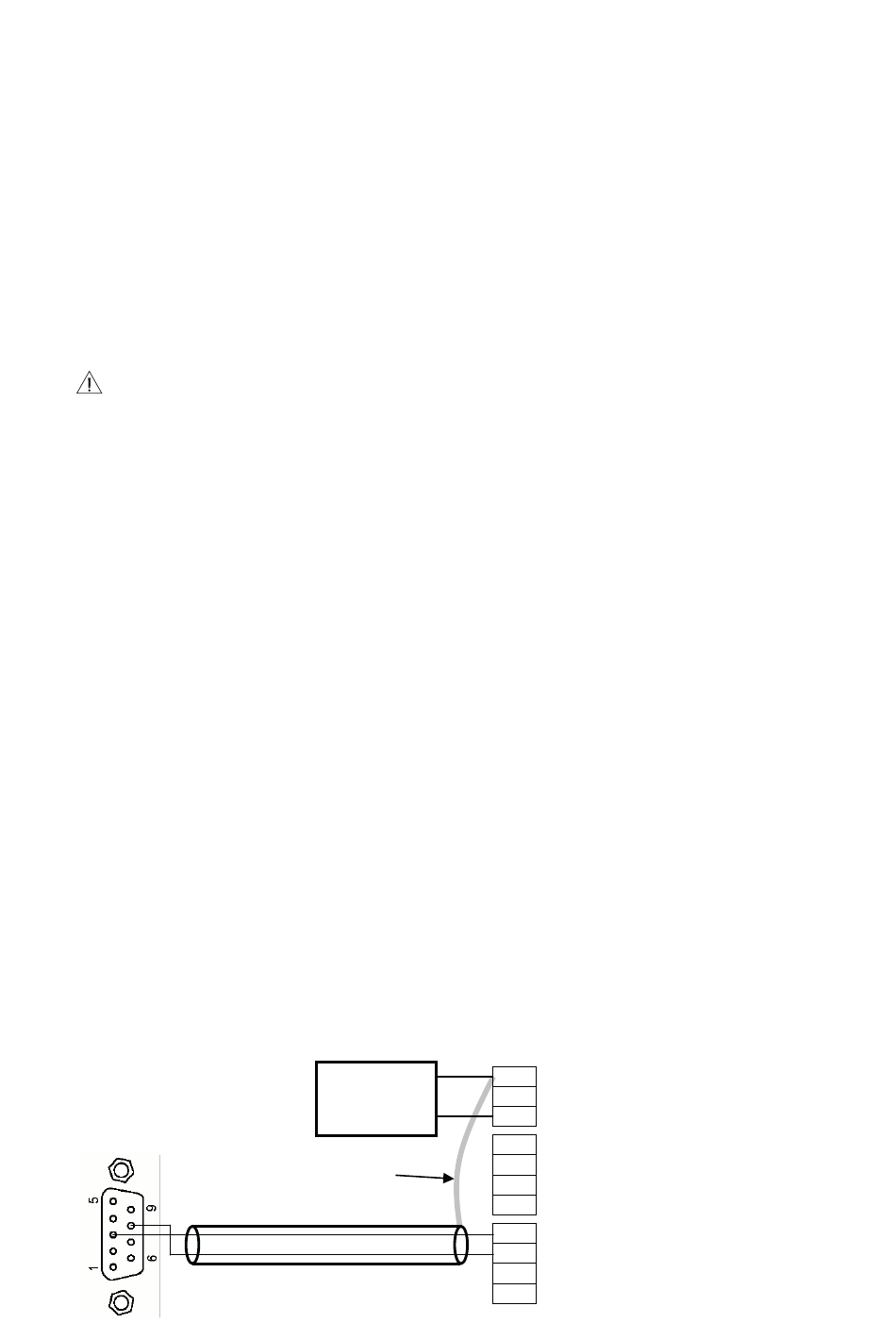

4.3.2 Anschluss-Schema
Sunny Boy Control
COM2/3 (RS-485)
12
anzeige konfiguriert werden.
Einstellungen: Displaytyp HvG, Baudrate 2400
HvG
2400
–
Netzteil
Netzteil
+
Schirm
Schirm
V-0500SW 1.00
(Standard, Plus)
Großanzeige
Großanzeige
1
Anschluss 1
Anschluss 1
2
3
1
2
Anschluss 2
Anschluss 2
3
4
1
2
Anschluss 3
Anschluss 3
3
4
