4.2 Anschluss an einen SMA Sunny Boy Control
(Light, Standard, Plus) über RS-232
Die RS-232-Schnittstelle ist zum Anschluss eines entsprechend ausgestatteten Sunny
Boy Control über eine RS-232 Verbindung für Leitungslängen bis max. 15 m vorgesehen.
Wichtiger Hinweis: Der Sunny Boy Control muss auf den Betrieb mit der Groß-
(Details siehe Bedienungsanleitung Sunny Boy Control Abschnitt ‚Anschlüsse',
Stichwort ‚Großdisplay' und Stichwort ‚Kommunikation')
Displaytyp:
Baudrate:
4.2.1 Anschlussbeschreibung
An Anschluss 2 der Großanzeige wird der RS-232-Ausgang (COM2/3) des Sunny Boy
Control angeschlossen. Für die Verbindung zum Sunny Boy Control muss eine
abgeschirmte Leitung eingesetzt werden. Der Leitungsquerschnitt ist unkritisch.
RxD (Pin 1) wird mit TxD COM2/3 (Pin 3) des Sunny Boy Control verbunden.
GND (Pin 2) wird mit GND COM2/3 (Pin 5) des Sunny Boy Control verbunden.
Der Schirm wird einseitig an 0V(-) (Anschluss 1 Pin 1) der Großanzeige angeschlossen.

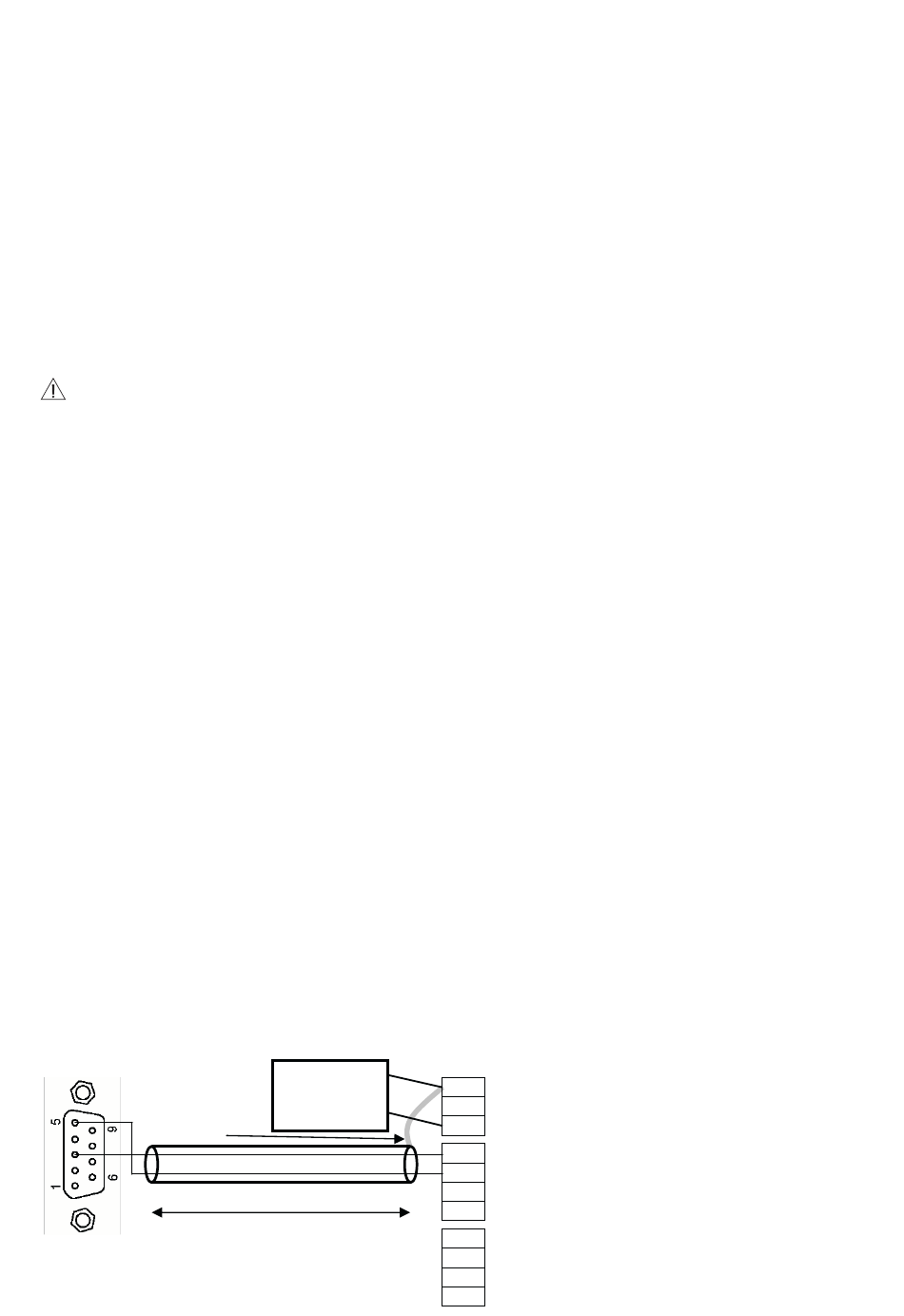

4.2.2 Anschluss-Schema
Sunny Boy Control
COM2/3 (RS-232)
Schirm
Schirm
Schirm
anzeige konfiguriert werden.
Einstellungen: Displaytyp HvG, Baudrate 2400
HvG
2400
–
Netzteil
Netzteil
+
max. 15 Meter
V-0500SW 1.00
(Light, Standard, Plus)
Großanzeige
Großanzeige
1
Anschluss 1
Anschluss 1
2
3
1
2
Anschluss 2
Anschluss 2
3
4
1
2
Anschluss 3
Anschluss 3
3
4
11
