Elektrischer Anschluss
7.1
Anschlussbedingungen
7.1.1
Klemmenbelegung

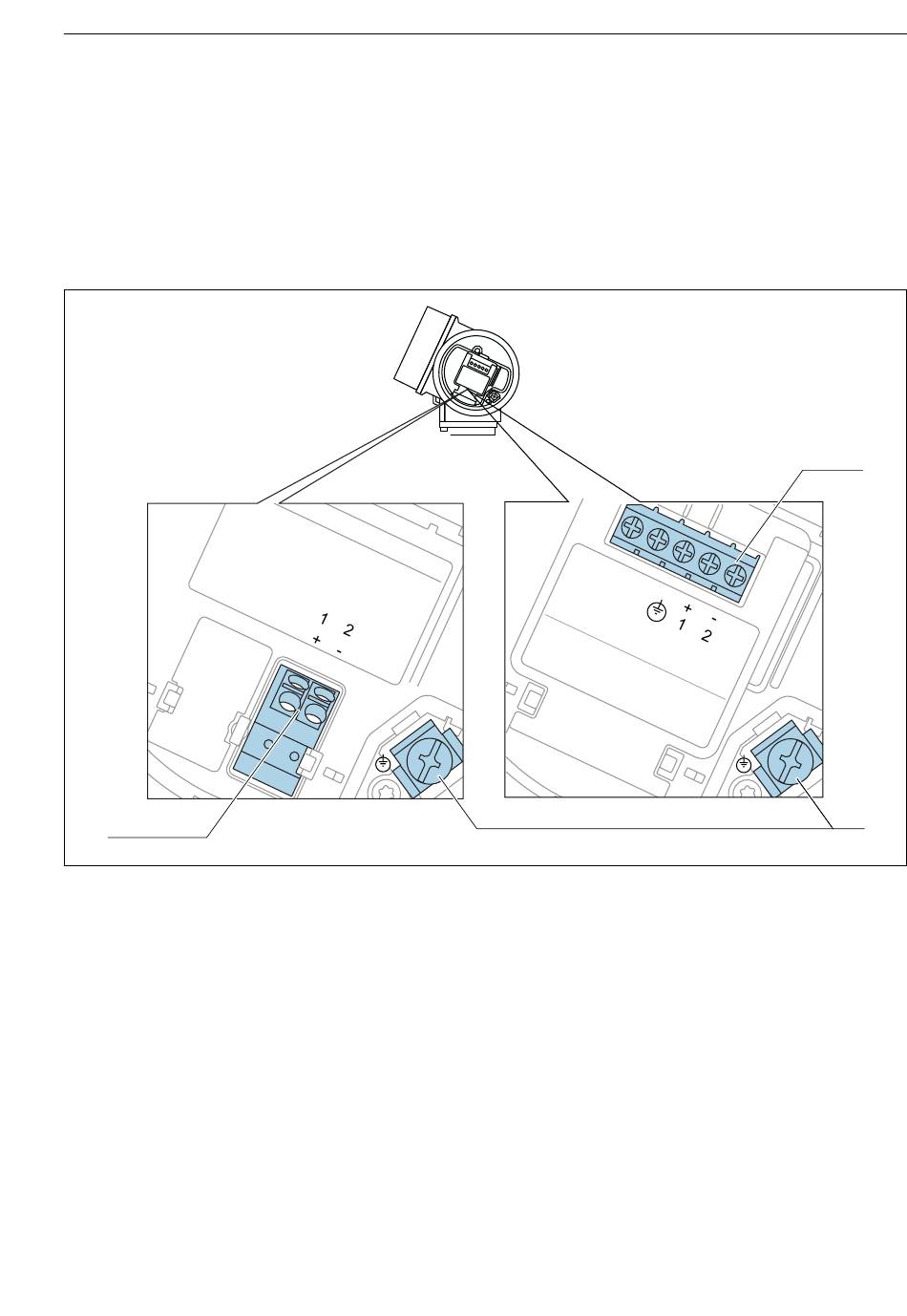

Klemmenbelegung 2-Draht: 4-20 mA HART
A
1
5
Klemmenbelegung 2-Draht: 4-20 mA HART
A
Ohne integrierten Überspannungsschutz
B
Mit integriertem Überspannungsschutz
1
Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2
Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
3
Anschlussklemme für Kabelschirm
Endress+Hauser
B
Elektrischer Anschluss
2
3
A0036498
