turck BIM-UNT-AP6X/3GD Betriebsanleitung Seite 3

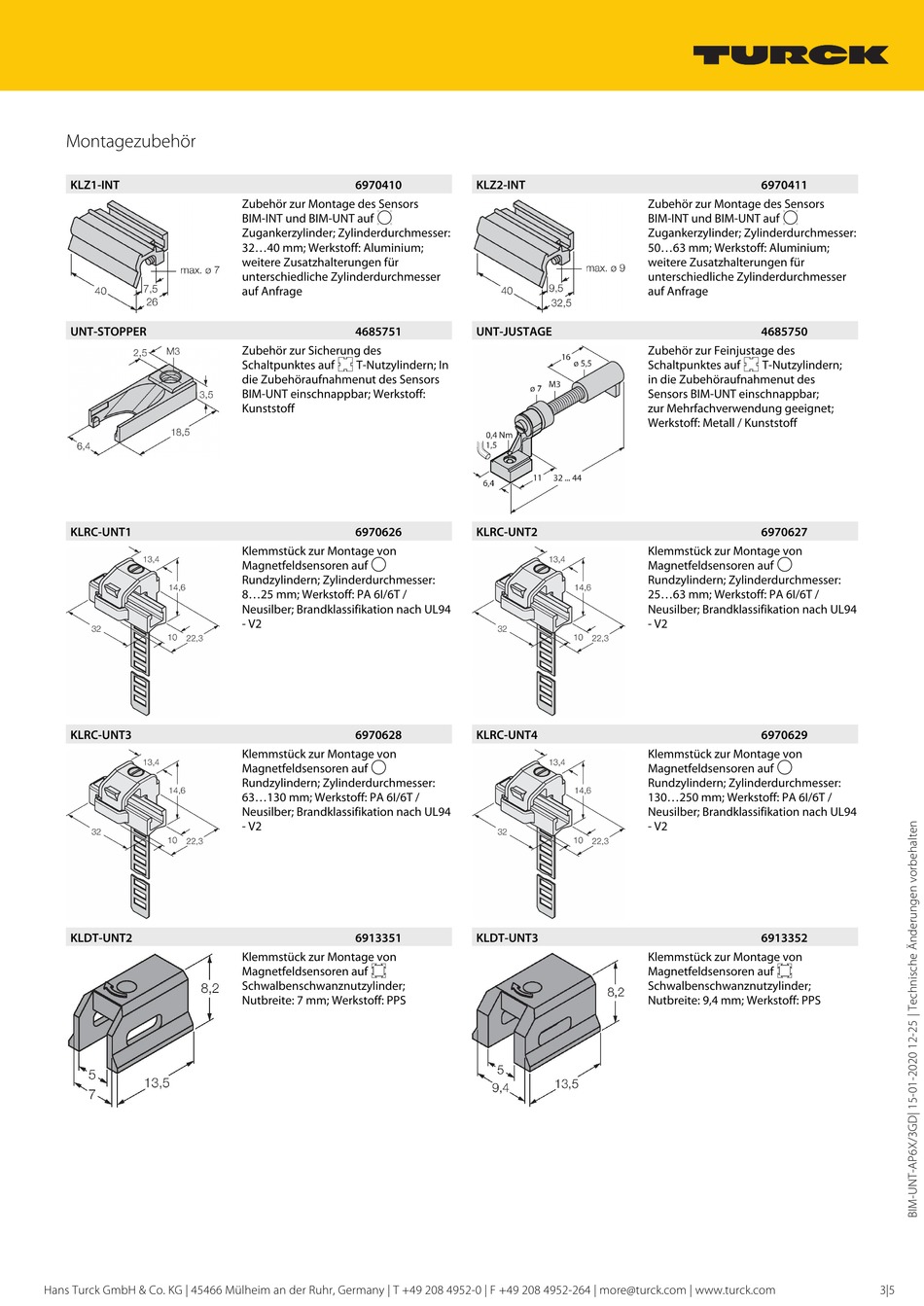

Montagezubehör
KLZ1-INT
UNT-STOPPER
KLRC-UNT1
KLRC-UNT3
KLDT-UNT2
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
6970410
Zubehör zur Montage des Sensors
BIM-INT und BIM-UNT auf F
Zugankerzylinder; Zylinderdurchmesser:
32...40 mm; Werkstoff: Aluminium;
weitere Zusatzhalterungen für
unterschiedliche Zylinderdurchmesser
auf Anfrage
4685751
Zubehör zur Sicherung des
Schaltpunktes auf N T-Nutzylindern; In
die Zubehöraufnahmenut des Sensors
BIM-UNT einschnappbar; Werkstoff:
Kunststoff
6970626
Klemmstück zur Montage von
Magnetfeldsensoren auf E
Rundzylindern; Zylinderdurchmesser:
8...25 mm; Werkstoff: PA 6I/6T /
Neusilber; Brandklassifikation nach UL94
- V2
6970628
Klemmstück zur Montage von
Magnetfeldsensoren auf E
Rundzylindern; Zylinderdurchmesser:
63...130 mm; Werkstoff: PA 6I/6T /
Neusilber; Brandklassifikation nach UL94
- V2
6913351
Klemmstück zur Montage von
Magnetfeldsensoren auf K
Schwalbenschwanznutzylinder;
Nutbreite: 7 mm; Werkstoff: PPS
KLZ2-INT
Zubehör zur Montage des Sensors
BIM-INT und BIM-UNT auf F
Zugankerzylinder; Zylinderdurchmesser:
50...63 mm; Werkstoff: Aluminium;
weitere Zusatzhalterungen für
unterschiedliche Zylinderdurchmesser
auf Anfrage
UNT-JUSTAGE
Zubehör zur Feinjustage des
Schaltpunktes auf N T-Nutzylindern;
in die Zubehöraufnahmenut des
Sensors BIM-UNT einschnappbar;
zur Mehrfachverwendung geeignet;
Werkstoff: Metall / Kunststoff
KLRC-UNT2
Klemmstück zur Montage von
Magnetfeldsensoren auf E
Rundzylindern; Zylinderdurchmesser:
25...63 mm; Werkstoff: PA 6I/6T /
Neusilber; Brandklassifikation nach UL94
- V2
KLRC-UNT4
Klemmstück zur Montage von
Magnetfeldsensoren auf E
Rundzylindern; Zylinderdurchmesser:
130...250 mm; Werkstoff: PA 6I/6T /
Neusilber; Brandklassifikation nach UL94
- V2
KLDT-UNT3
Klemmstück zur Montage von
Magnetfeldsensoren auf K
Schwalbenschwanznutzylinder;
Nutbreite: 9,4 mm; Werkstoff: PPS
6970411
4685750
6970627
6970629
6913352
3|5
