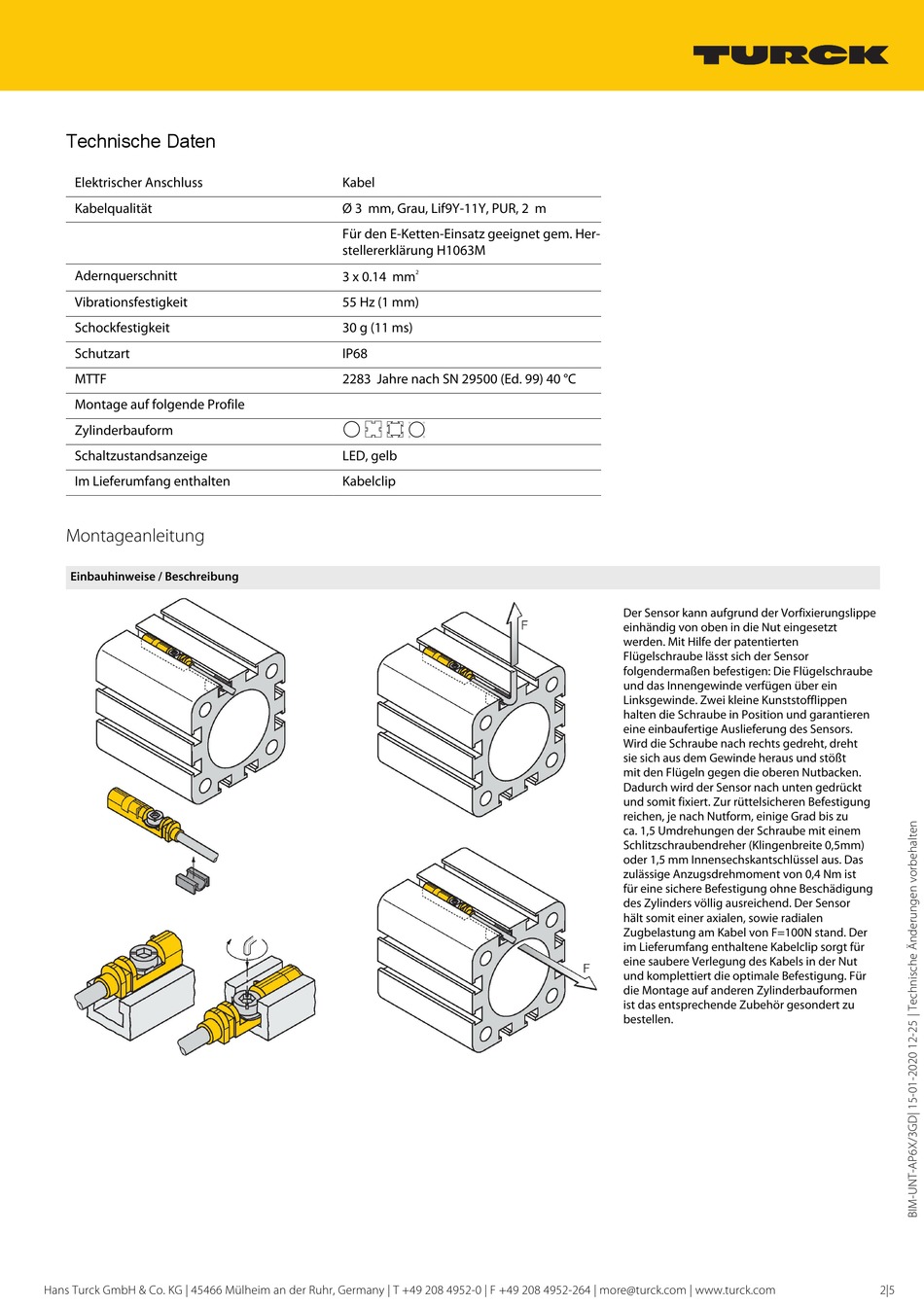

turck BIM-UNT-AP6X/3GD Betriebsanleitung Seite 2

Technische Daten
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Montage auf folgende Profile
Zylinderbauform
Schaltzustandsanzeige
Im Lieferumfang enthalten
Montageanleitung
Einbauhinweise / Beschreibung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Kabel
Ø 3 mm, Grau, Lif9Y-11Y, PUR, 2 m
Für den E-Ketten-Einsatz geeignet gem. Her-
stellererklärung H1063M
3 x 0.14 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP68
2283 Jahre nach SN 29500 (Ed. 99) 40 °C
E N K F
LED, gelb
Kabelclip
Der Sensor kann aufgrund der Vorfixierungslippe
einhändig von oben in die Nut eingesetzt
werden. Mit Hilfe der patentierten
Flügelschraube lässt sich der Sensor
folgendermaßen befestigen: Die Flügelschraube
und das Innengewinde verfügen über ein
Linksgewinde. Zwei kleine Kunststofflippen
halten die Schraube in Position und garantieren
eine einbaufertige Auslieferung des Sensors.
Wird die Schraube nach rechts gedreht, dreht
sie sich aus dem Gewinde heraus und stößt
mit den Flügeln gegen die oberen Nutbacken.
Dadurch wird der Sensor nach unten gedrückt
und somit fixiert. Zur rüttelsicheren Befestigung
reichen, je nach Nutform, einige Grad bis zu
ca. 1,5 Umdrehungen der Schraube mit einem
Schlitzschraubendreher (Klingenbreite 0,5mm)
oder 1,5 mm Innensechskantschlüssel aus. Das
zulässige Anzugsdrehmoment von 0,4 Nm ist
für eine sichere Befestigung ohne Beschädigung
des Zylinders völlig ausreichend. Der Sensor
hält somit einer axialen, sowie radialen
Zugbelastung am Kabel von F=100N stand. Der
im Lieferumfang enthaltene Kabelclip sorgt für
eine saubere Verlegung des Kabels in der Nut
und komplettiert die optimale Befestigung. Für
die Montage auf anderen Zylinderbauformen
ist das entsprechende Zubehör gesondert zu
bestellen.
