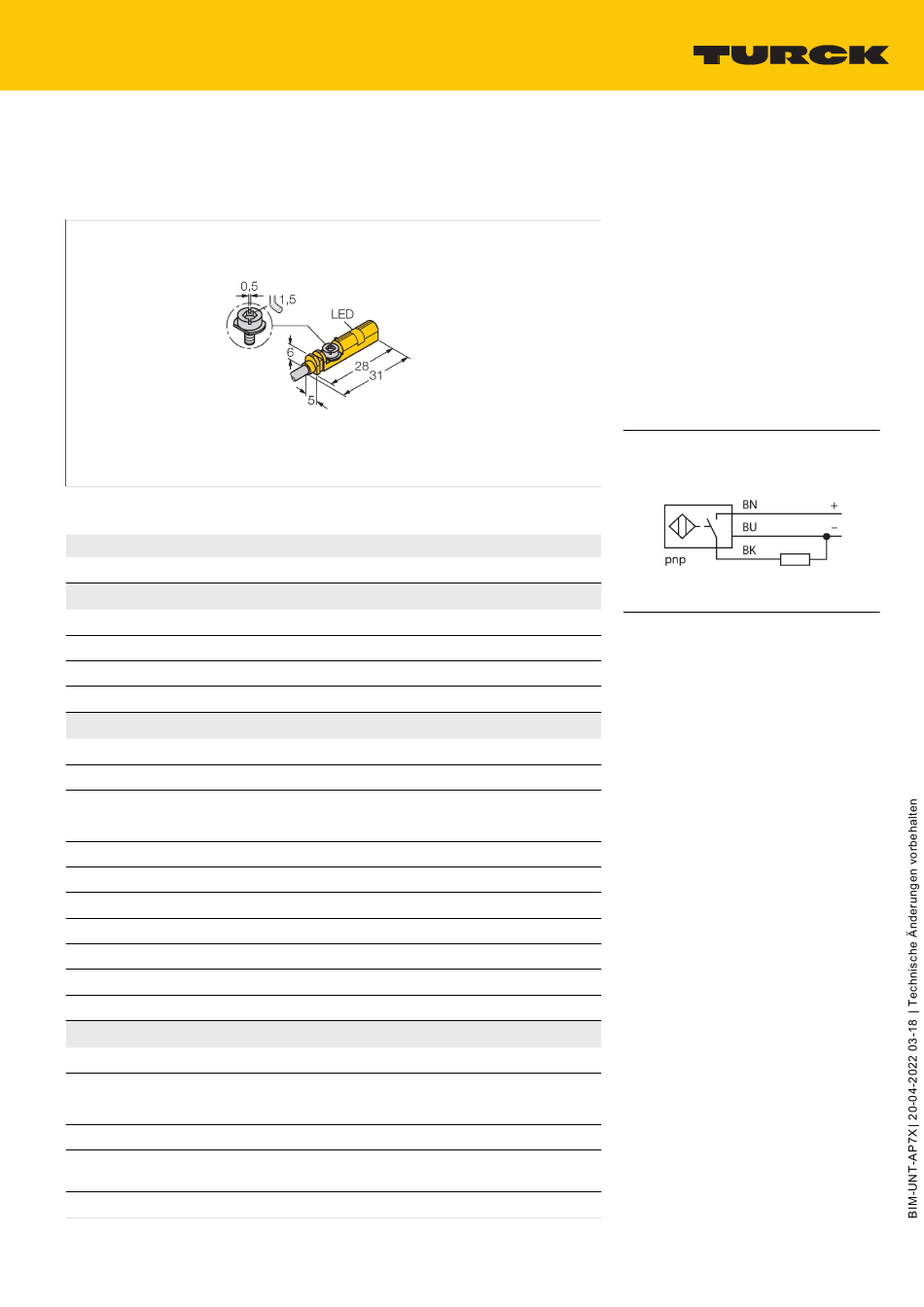

turck BIM-UNT-AP7X Betriebsanleitung

BIM-UNT-AP7X
Magnetfeldsensor – für Pneumatikzylinder
Technische Daten
Typ
Ident-No.
Allgemeine Daten
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Elektrische Daten
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Reststrom
Isolationsprüfspannung
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Schaltfrequenz
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anziehdrehmoment Befestigungsschrau-
be
Elektrischer Anschluss
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
BIM-UNT-AP7X
4685740
≤ 10 m/s
≤ ± 0.1 mm
≤ 0.1 mm
≤ 1 mm
10...30 VDC
≤ 10 % U
ss
≤ 100 mA
10 mA
≤ 0.1 mA
≤ 0.5 kV
nein
≤ 1.4 V
ja / ja (Spannungsversorgung)
Dreidraht, Schließer, PNP
1 kHz
Quader, UNT
28 x 5 x 6 mm
Kunststoff, PP
Kunststoff, PP
0.4 Nm
Kabel
Merkmale
■
Für T‐Nut‐Zylinder ohne Montagezubehör
■
Optionales Zubehör zur Montage auf ande-
ren Zylinderbauformen
■
Einhandmontage möglich
■
stabile Befestigung
■
Magneto‐resistiver Sensor
■
DC 3‐Draht, 10...30 VDC
■
Schließer, PNP‐Ausgang
■
Kabelanschluss
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch
Magnetfelder betätigt und insbesondere
zur Erfassung der Kolbenposition in
Pneumatikzylindern eingesetzt. Da
Magnetfelder nichtmagnetisierbare Metalle
durchdringen können, ist es möglich, mit
dem Sensor einen am Kolben angebrachten
Dauermagneten durch die Aluminium-
Zylinderwand hindurch zu detektieren.
