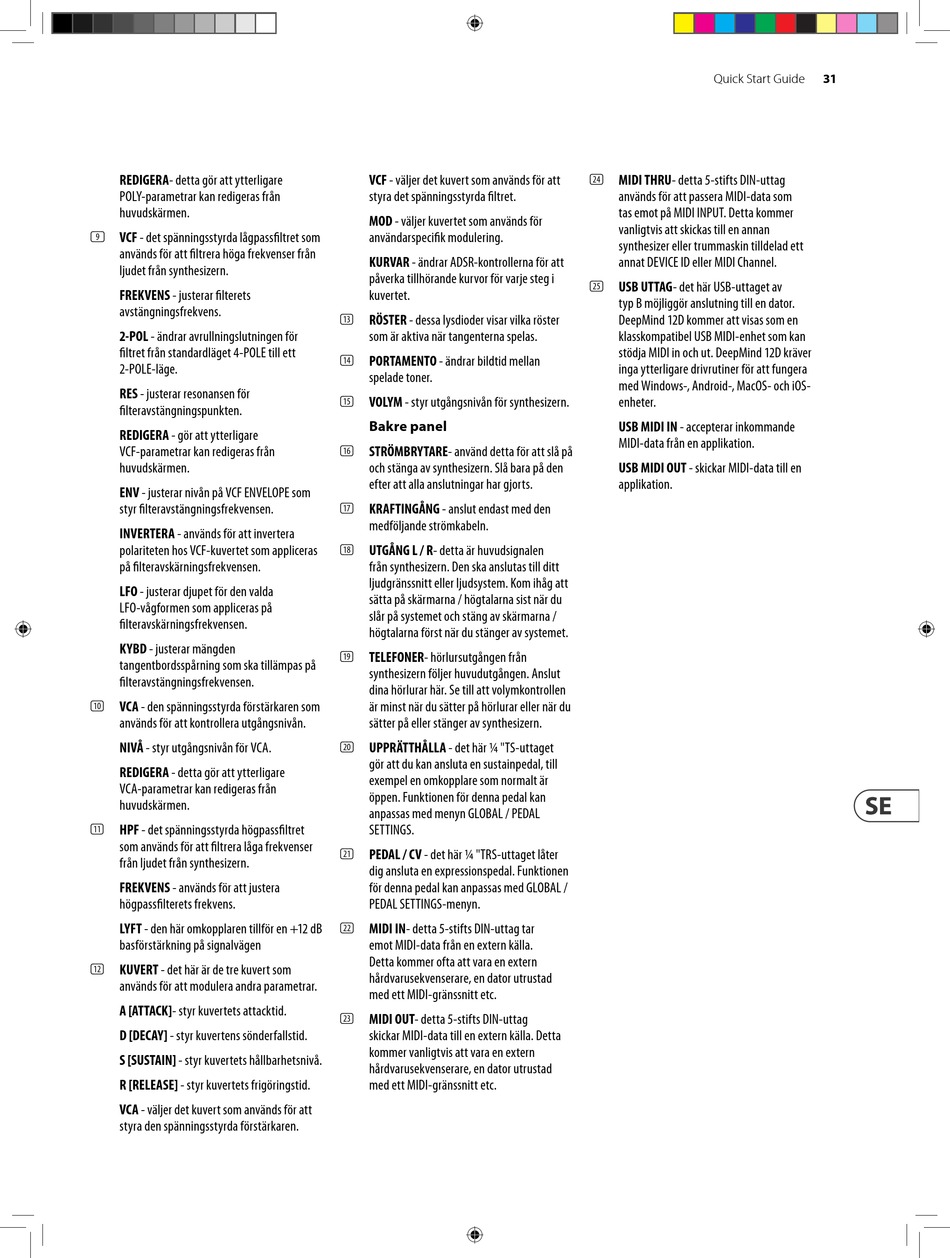

Bakre Panel - Behringer DeepMind 12D Schnellstartanleitung

REDIGERA- detta gör att ytterligare
POLY-parametrar kan redigeras från
huvudskärmen.
(9) VCF - det spänningsstyrda lågpassfiltret som
används för att filtrera höga frekvenser från
ljudet från synthesizern.
FREKVENS - justerar filterets
avstängningsfrekvens.
2-POL - ändrar avrullningslutningen för
filtret från standardläget 4-POLE till ett
2-POLE-läge.
RES - justerar resonansen för
filteravstängningspunkten.
REDIGERA - gör att ytterligare
VCF-parametrar kan redigeras från
huvudskärmen.
ENV - justerar nivån på VCF ENVELOPE som
styr filteravstängningsfrekvensen.
INVERTERA - används för att invertera
polariteten hos VCF-kuvertet som appliceras
på filteravskärningsfrekvensen.
LFO - justerar djupet för den valda
LFO-vågformen som appliceras på
filteravskärningsfrekvensen.
KYBD - justerar mängden
tangentbordsspårning som ska tillämpas på
filteravstängningsfrekvensen.
VCA - den spänningsstyrda förstärkaren som
(10)
används för att kontrollera utgångsnivån.
NIVÅ - styr utgångsnivån för VCA.
REDIGERA - detta gör att ytterligare
VCA-parametrar kan redigeras från
huvudskärmen.
HPF - det spänningsstyrda högpassfiltret
(11)
som används för att filtrera låga frekvenser
från ljudet från synthesizern.
FREKVENS - används för att justera
högpassfilterets frekvens.
LYFT - den här omkopplaren tillför en +12 dB
basförstärkning på signalvägen
KUVERT - det här är de tre kuvert som
(12)
används för att modulera andra parametrar.
A [ATTACK]- styr kuvertets attacktid.
D [DECAY] - styr kuvertens sönderfallstid.
S [SUSTAIN] - styr kuvertets hållbarhetsnivå.
R [RELEASE] - styr kuvertets frigöringstid.
VCA - väljer det kuvert som används för att
styra den spänningsstyrda förstärkaren.
VCF - väljer det kuvert som används för att
styra det spänningsstyrda filtret.
MOD - väljer kuvertet som används för
användarspecifik modulering.
KURVAR - ändrar ADSR-kontrollerna för att
påverka tillhörande kurvor för varje steg i
kuvertet.
RÖSTER - dessa lysdioder visar vilka röster
(13)
som är aktiva när tangenterna spelas.
PORTAMENTO - ändrar bildtid mellan
(14)
spelade toner.
VOLYM - styr utgångsnivån för synthesizern.
(15)

Bakre panel

STRÖMBRYTARE- använd detta för att slå på
(16)
och stänga av synthesizern. Slå bara på den
efter att alla anslutningar har gjorts.
KRAFTINGÅNG - anslut endast med den
(17)
medföljande strömkabeln.
UTGÅNG L / R- detta är huvudsignalen
(18)
från synthesizern. Den ska anslutas till ditt
ljudgränssnitt eller ljudsystem. Kom ihåg att
sätta på skärmarna / högtalarna sist när du
slår på systemet och stäng av skärmarna /
högtalarna först när du stänger av systemet.
TELEFONER- hörlursutgången från
(19)
synthesizern följer huvudutgången. Anslut
dina hörlurar här. Se till att volymkontrollen
är minst när du sätter på hörlurar eller när du
sätter på eller stänger av synthesizern.
UPPRÄTTHÅLLA - det här ¼ "TS-uttaget
(20)
gör att du kan ansluta en sustainpedal, till
exempel en omkopplare som normalt är
öppen. Funktionen för denna pedal kan
anpassas med menyn GLOBAL / PEDAL
SETTINGS.
PEDAL / CV - det här ¼ "TRS-uttaget låter
(21)
dig ansluta en expressionspedal. Funktionen
för denna pedal kan anpassas med GLOBAL /
PEDAL SETTINGS-menyn.
MIDI IN- detta 5-stifts DIN-uttag tar
(22)
emot MIDI-data från en extern källa.
Detta kommer ofta att vara en extern
hårdvarusekvenserare, en dator utrustad
med ett MIDI-gränssnitt etc.
MIDI OUT- detta 5-stifts DIN-uttag
(23)
skickar MIDI-data till en extern källa. Detta
kommer vanligtvis att vara en extern
hårdvarusekvenserare, en dator utrustad
med ett MIDI-gränssnitt etc.
Quick Start Guide
MIDI THRU- detta 5-stifts DIN-uttag
(24)
används för att passera MIDI-data som
tas emot på MIDI INPUT. Detta kommer
vanligtvis att skickas till en annan
synthesizer eller trummaskin tilldelad ett
annat DEVICE ID eller MIDI Channel.
USB UTTAG- det här USB-uttaget av
(25)
typ B möjliggör anslutning till en dator.
DeepMind 12D kommer att visas som en
klasskompatibel USB MIDI-enhet som kan
stödja MIDI in och ut. DeepMind 12D kräver
inga ytterligare drivrutiner för att fungera
med Windows-, Android-, MacOS- och iOS-
enheter.
USB MIDI IN - accepterar inkommande
MIDI-data från en applikation.
USB MIDI OUT - skickar MIDI-data till en
applikation.
31
